首页  >  产品百科  >  UUX2E100MNL1GS

UUX2E100MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 250V ±20% 3000h@ 105°C 106.88mA@ 10kHz,64mA@ 120Hz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: UUX2E100MNL1GS
供应商: nichicon
标准整包数: 500

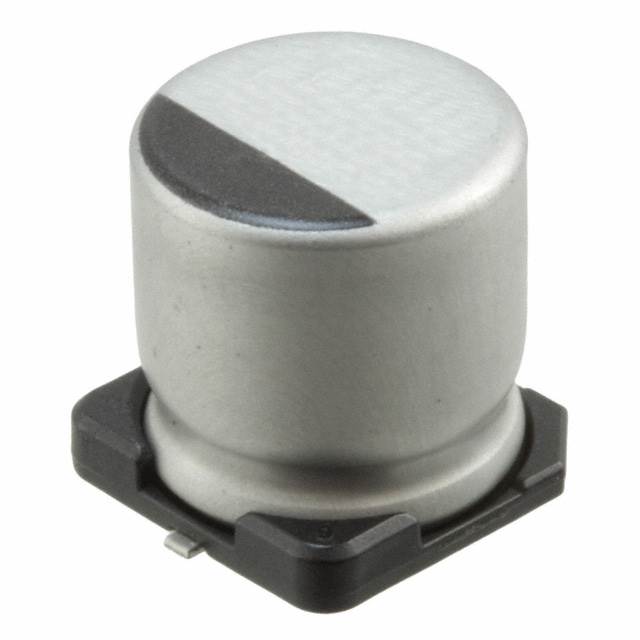

NICHICON 铝电解电容 UUX2E100MNL1GS

UUX2E100MNL1GS概述

    铝电解电容器(型号CAT.8100H)

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电路中。特别是型号为CAT.8100H的UUX系列铝电解电容器,采用芯片型设计,能够在极端温度范围内工作。这些电容器适用于高密度印刷电路板,并能适应自动贴片机的操作。它们符合RoHS指令(2011/65/EU)并满足AEC-Q200标准。

    技术参数


    - 类别温度范围:-55°C至+105°C(6.3V至100V),-40°C至+105°C(160V至400V)
    - 额定电压范围:6.3V至400V
    - 额定电容范围:1µF至1000µF
    - 电容公差:±20%(120Hz,20°C)
    - 漏电流:在20°C条件下,施加额定电压1分钟后不超过0.03CV (µA)
    - 损耗角正切(tan δ):最大值如下表所示
    | 额定电压 (V) | tan δ (MAX.) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 100 | 0.08 |

    产品特点和优势


    CAT.8100H系列电容器具有以下显著特点和优势:
    - 宽温度范围:能够在极端环境下正常工作,适用于严苛的应用场景。
    - 表面安装:方便自动化生产流程,提高生产效率。
    - RoHS和AEC-Q200认证:符合环保要求和质量标准,适用于汽车电子等领域。
    - 高可靠性:通过严格的耐久性和存储寿命测试,确保长期稳定运行。

    应用案例和使用建议


    这类电容器适用于多种应用场合,如电源管理、信号处理、通信设备等。例如,在电源电路中,这些电容器可以作为滤波电容使用,帮助减少电压波动。此外,它们也可以用于驱动电路中,以确保稳定的电流供应。使用时建议考虑散热措施,特别是在高频率和高温环境下,以避免过热损坏。

    兼容性和支持


    这些电容器与主流自动贴片机兼容,并且适合自动化生产线的使用。制造商提供了详细的贴带规格和推荐焊盘尺寸,确保良好的焊接效果。此外,还可以参考制造商的技术文档和网站,获取更多关于使用和维护的信息。

    常见问题与解决方案


    - 问题1:如何确认电容器是否符合RoHS标准?
    - 解决方案:检查产品标签或咨询制造商,确保标签上有RoHS标识。
    - 问题2:如何判断电容器的漏电流是否正常?
    - 解决方案:按照规范进行测试,如果测得的漏电流超过规定值,则需要更换新的电容器。
    - 问题3:如何正确选择电容器的额定电压和电容值?
    - 解决方案:根据电路需求,选择合适的额定电压和电容值,确保电路能够稳定工作。

    总结和推荐


    CAT.8100H系列铝电解电容器是一款高性能的产品,具备出色的电气特性和广泛的温度适应能力。它不仅适用于高密度电路板的设计,还能够在严苛环境中保持稳定运行。对于需要在极端条件下工作的电子产品,这款电容器是一个值得信赖的选择。强烈推荐使用这一系列的电容器,特别是在需要高可靠性的应用场景中。

UUX2E100MNL1GS参数

参数
电容值 10μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 106.88mA@ 10kHz,64mA@ 120Hz
工作寿命 3000h@ 105°C
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUX2E100MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUX2E100MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUX2E100MNL1GS UUX2E100MNL1GS数据手册

UUX2E100MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 1.0203
5000+ ¥ 0.9759
10000+ ¥ 0.9316
库存: 100000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 1020.3
