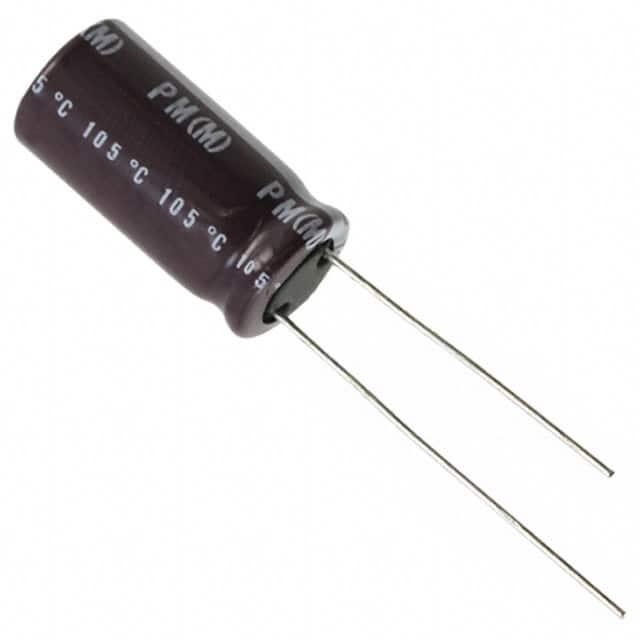

UPM1E471MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 25V ±20% 5000h@ 105°C 1.06A@ 10 kHz,845mA@ 120Hz 通孔安装 10mm*20mm*22mm
供应商型号: 647-UPM1E471MPD1TD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPM1E471MPD1TD

UPM1E471MPD1TD概述

    铝电解电容器(UPM系列)技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键元件,具有高容量、低阻抗的特点。UPM 系列是该领域内一款高性能的铝电解电容器,专为需要高效能及稳定性的应用而设计。该系列产品涵盖额定电压范围从6.3V到450V,容量从10μF到15000μF,具备卓越的可靠性和长期稳定性。产品适用于消费电子、工业控制、通信设备以及汽车电子等多个领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 6.3V至450V |
    | 额定电容范围 | 1μF至15000μF |
    | 耐久性测试 | 105°C环境下可承受5000小时负载寿命 |
    | 温度范围 | 工作温度:–55°C 至 +105°C (6.3V-100V),–40°C 至 +105°C (160V-450V) |
    | 损耗角正切 (tanδ) | 最大值 ≤ 0.22 @ 120Hz |
    | 漏电流 | 按额定电容划分,每增加1000μF加0.02(最大值≤0.03CV或4μA) |
    | 阻抗比 | 额定电压下的不同温度下:例如 Z–25°C / Z+20°C ≤ 0.22 |
    | 频率系数 | 额定频率范围:10kHz 至 200kHz,频率系数范围0.80 至 1.60 |
    尺寸代码
    - 圆柱直径(φD):φ5mm 至 φ40mm
    - 长度(L):对应不同的电容值变化

    3. 产品特点和优势


    1. 高可靠性:通过5000小时负载测试,在高温环境下表现出色,确保长时间工作的稳定性。
    2. 宽泛的应用范围:覆盖从消费级到工业级的广泛应用,适合高频、低频多种场景需求。
    3. 环保设计:符合RoHS指令及欧盟最新的环保标准(2011/65/EU,(EU)2015/863)。
    4. AEC-Q200认证:满足汽车行业标准,保障高安全等级需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 开关电源中的滤波电容器。
    - DC/DC转换器中的储能电容器。
    - 高频电路中抑制浪涌电流。
    使用建议:
    1. 在设计电路时,优先选择高于实际所需电压值的电容器,以保证系统稳定性。
    2. 避免将电容器暴露于过高的温度环境中,以免影响使用寿命。
    3. 对于高电流应用,需特别关注纹波电流额定值,避免超过允许的最大值。

    5. 兼容性和支持


    - 兼容性:UPM系列电容器支持与主流PCB设计平台高度兼容,能够轻松集成到现有电路板设计中。
    - 技术支持:厂家提供详尽的技术文档、样品支持及售后服务团队,可快速响应客户问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流偏高 | 检查是否超出指定的工作温度范围;更换更高性能的电容器 |
    | 电容值不稳定 | 确认是否存放在干燥且适宜温度的环境中 |
    | 寿命低于预期 | 检查是否负载电压超限或散热条件不足 |

    7. 总结和推荐


    综合评估:
    UPM系列铝电解电容器以其卓越的性能、广泛的应用范围和强大的环境适应能力成为众多电子设备的首选。产品不仅满足严格的行业标准,还提供了丰富的规格选择和完善的售后服务支持。
    推荐结论:
    对于需要高性能、高可靠性的电子项目,UPM系列铝电解电容器是一个非常值得信赖的选择。无论是消费电子还是工业控制领域,都可放心采用。

    以上内容整理自技术手册,希望对您有所帮助!

UPM1E471MPD1TD参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.06A@ 10 kHz,845mA@ 120Hz
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 盒装,卷带包装
