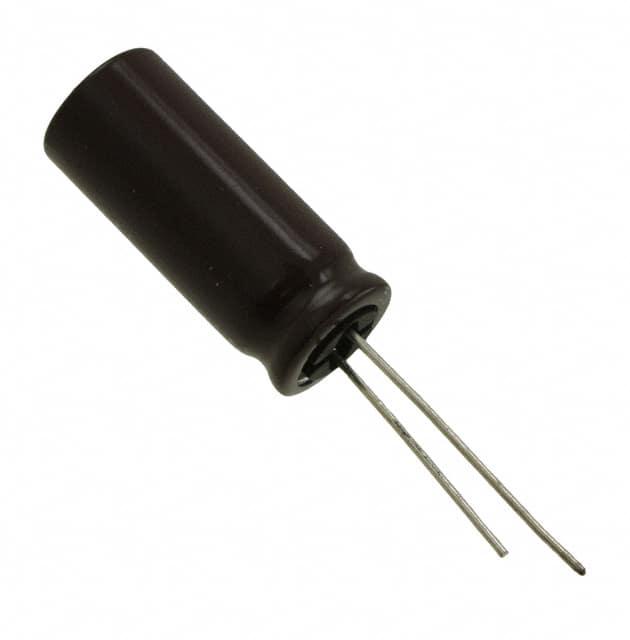

UPJ1V102MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 35V ±20% 5000h@ 105°C 1.71A@ 120Hz,1.98A@ 10 kHz 通孔安装 12.5mm*31.5mm*33mm
供应商型号: TS-UPJ1V102MHD
供应商: 海外现货
标准整包数: 100
NICHICON 铝电解电容 UPJ1V102MHD

UPJ1V102MHD概述

    铝电解电容器(UPJ系列)技术手册

    1. 产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电子设备中,尤其是在电源管理、逆变器及开关电源中。UPJ系列是专为开关电源设计的低阻抗、高可靠性的铝电解电容器。这类电容器具有低阻抗特性,能够满足多种应用需求,特别适合用于高功率密度、高效能的开关电源系统。

    2. 技术参数


    以下是UPJ系列铝电解电容器的主要技术规格:
    - 额定电压范围: 6.3 V 至 450 V
    - 额定电容范围: 1 µF 至 15,000 µF
    - 电容容差: ±20%
    - 工作温度范围: –55 °C 至 +105 °C
    - 纹波电流能力: 见图表(具体数值见下文)
    额定电压与电容值对应关系:
    | 额定电压(V) | 额定电容(µF) |

    | 6.3 | 1 µF 至 10,000 µF |
    | 10 | 1 µF 至 15,000 µF |
    | 16 | 1 µF 至 15,000 µF |
    | 25 | 1 µF 至 15,000 µF |
    | 35 | 1 µF 至 15,000 µF |
    | 50 | 1 µF 至 15,000 µF |
    | 63 | 1 µF 至 15,000 µF |
    | 100 | 1 µF 至 15,000 µF |
    | 160 | 1 µF 至 15,000 µF |
    | 200 | 1 µF 至 15,000 µF |
    | 250 | 1 µF 至 15,000 µF |
    | 315 | 1 µF 至 15,000 µF |
    | 350 | 1 µF 至 15,000 µF |
    | 400 | 1 µF 至 15,000 µF |
    | 450 | 1 µF 至 15,000 µF |
    阻抗与纹波电流能力:
    | 温度(C) | 100kHz | 120Hz 105˚C | 120Hz 105˚C |

    | 20˚C | 最大阻抗Ω | 最大纹波电流(mArms) | 最大纹波电流(mArms) |
    | 20 | 100 kHz 下的最大阻抗 | 120 Hz 105˚C下的最大纹波电流 | 120 Hz 105˚C下的最大纹波电流 |
    | –10 | 100 kHz 下的最大阻抗 | 120 Hz 105˚C下的最大纹波电流 | 120 Hz 105˚C下的最大纹波电流 |
    | 105 | 100 kHz 下的最大阻抗 | 120 Hz 105˚C下的最大纹波电流 | 120 Hz 105˚C下的最大纹波电流 |

    3. 产品特点和优势


    UPJ系列铝电解电容器具备以下显著特点和优势:
    - 低阻抗: 在高频条件下表现出极低的阻抗,有助于减少功率损耗,提高效率。
    - 高可靠性: 能承受长时间高负载条件下的运行,符合RoHS标准,绿色环保。
    - 宽工作温度范围: 从–55 °C 到 +105 °C,适用于恶劣环境条件。
    - 超长寿命: 能够耐受5000小时的高负载条件(105°C),具有较长的使用寿命。
    - 优良的频率响应: 具备出色的容值稳定性,适用于多种频率条件下的电路设计。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源
    - 稳压电路
    - 滤波电路
    使用建议:
    - 确保正确选择额定电压和电容值以匹配具体的应用需求。
    - 安装时应注意散热,避免过热导致损坏。
    - 对于高频电路,选用适当的频率系数以确保最佳性能。

    5. 兼容性和支持


    UPJ系列电容器可以与其他常用电子元器件和设备无缝兼容,例如逆变器、滤波器等。制造商提供了全面的技术支持和售后服务,确保用户能够获得最佳的应用体验。

    6. 常见问题与解决方案


    Q1: 如何选择合适的额定电压和电容值?
    - A1: 参考设备的工作条件,选择额定电压高于设备工作电压且具有适当容值的电容器。
    Q2: 如何正确安装UPJ电容器?
    - A2: 注意正负极连接,避免反向接线。同时确保散热良好,防止过热。
    Q3: 电容器存储注意事项?
    - A3: 电容器应存放在干燥环境中,远离强磁场和有害气体。建议存放温度控制在-40°C到+85°C之间。

    7. 总结和推荐


    UPJ系列铝电解电容器凭借其卓越的性能和可靠性,非常适合在开关电源和其他需要高可靠性的应用场景中使用。通过提供广泛的额定电压和电容选项,制造商使得该系列产品能够满足不同用户的需求。综上所述,UPJ系列电容器是一款值得推荐的产品,无论是新项目的设计还是现有系统的升级,它都是一个明智的选择。

UPJ1V102MHD参数

参数
电容值 1mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.71A@ 120Hz,1.98A@ 10 kHz
长*宽*高 12.5mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPJ1V102MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1V102MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1V102MHD UPJ1V102MHD数据手册

UPJ1V102MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5183 ¥ 4.4056
600+ $ 0.4948 ¥ 4.2055
1200+ $ 0.4856 ¥ 4.1279
库存: 900
起订量: 500 增量: 1
交货地:
最小起订量为:200
合计: ¥ 881.12
