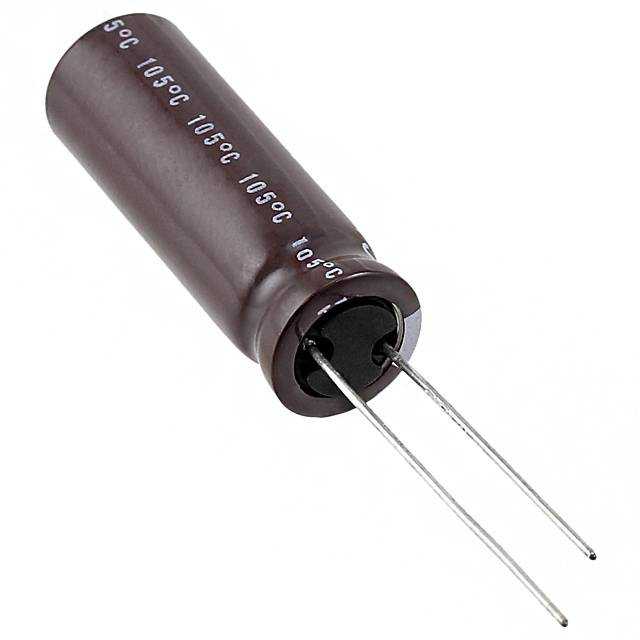

UPJ1E681MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 25V ±20% 5000h@ 105°C 1.18A@ 120Hz,1.42A@ 10kHz 通孔安装 10mm*30.5mm*33mm
供应商型号: F-UPJ1E681MPD
供应商: 海外现货
标准整包数: 200
NICHICON 铝电解电容 UPJ1E681MPD

UPJ1E681MPD概述

    电子元器件产品技术手册分析

    1. 产品简介


    产品名称: 铝电解电容器
    产品类型: 高性能铝电解电容,适用于开关电源
    主要功能: 提供低阻抗和高可靠性,具备承受长时间高温运行的能力。
    应用领域: 广泛应用于开关电源(Switching Power Supplies)、变频器、逆变器及通信设备等领域。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 温度范围 | –55°C 至 +105°C(6.3至100V),–40°C 至 +105°C(160至400V),–25°C 至 +105°C(450V) |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 1µF 至 15,000µF |
    | 容差 | ±20%(120Hz, 20°C) |
    | 泄漏电流 | ≤0.03CV 或 4µA,取较大值 |
    | 损耗角正切(tan δ) | ≤0.08(6.3V至100V),≤0.25(400V至450V) |
    | 耐久性 | 在105°C下承受5000小时负载寿命,φD=5和6.3单位为2000小时,φD=8为3000小时 |
    | 封装尺寸代码 | 根据表中数据(φD 和 L) |

    3. 产品特点和优势


    - 低阻抗: 采用先进的结构设计,显著降低内部阻抗,提升高频性能。
    - 高可靠性: 经过长时间高温运行测试,确保长期稳定性。
    - 环保合规: 符合RoHS指令(2011/65/EU),无铅化生产。
    - 广泛适用: 特别适合用于现代电子设备中对效率和空间利用率要求较高的场合。

    4. 应用案例和使用建议


    - 开关电源: 可直接替换同类产品,满足高频切换需求。
    - 使用建议: 安装时需注意电容极性的正确方向,并根据实际电路需求选择合适容量的电容以避免过载或失效风险。

    5. 兼容性和支持


    - 兼容性: 该系列电容具有多种标准尺寸和电压等级,可与其他主流品牌产品互换使用。
    - 支持与维护: 厂商提供全面的技术文档和支持服务,帮助客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量随时间逐渐下降 | 检查是否超出预期使用寿命,必要时更换新的电容。 |
    | 爆炸或起火 | 确保接线正确且无短路现象;避免过高电压操作。 |
    | 产品发热严重 | 检查散热系统是否正常工作,必要时增加外部冷却措施。 |

    7. 总结和推荐


    综上所述,这款铝电解电容器以其出色的低阻抗性能、可靠的高温耐久性和环保特性,在开关电源和其他高性能应用中表现出色。尽管初始成本可能略高于普通型号,但其长期稳定性和高效能表现使其成为值得推荐的选择。对于需要高性能电容的应用场景,此产品无疑是理想之选。
    推荐指数: ★★★★★

UPJ1E681MPD参数

参数
电容值 680μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.18A@ 120Hz,1.42A@ 10kHz
长*宽*高 10mm*30.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPJ1E681MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1E681MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1E681MPD UPJ1E681MPD数据手册

UPJ1E681MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.229 ¥ 1.9396
600+ $ 0.2269 ¥ 1.9221
库存: 2863
起订量: 400 增量: 200
交货地:
最小起订量为:400
合计: ¥ 775.84
