UCM1H100MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 2000h@ 105°C 165mA@ 100kHz,82.5mA@ 120Hz SMD 贴片安装 5.3mm*5.3mm*6.1mm
供应商型号: 11M-UCM1H100MCL1GS
供应商: 云汉优选
标准整包数: 1

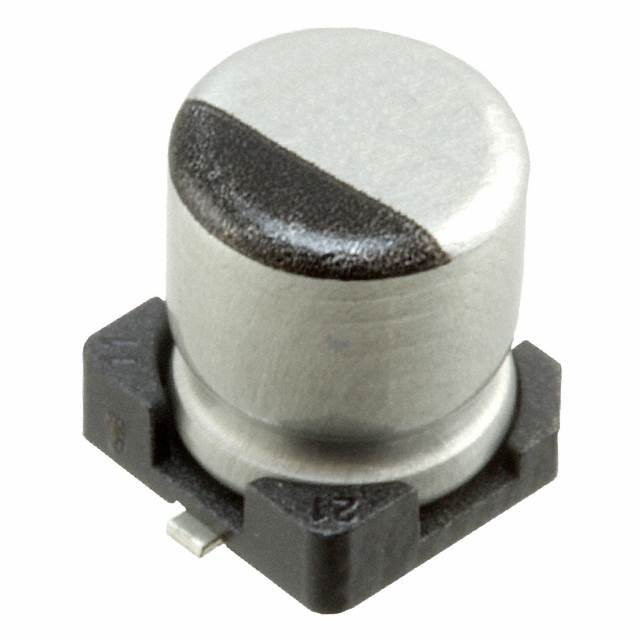

NICHICON 铝电解电容 UCM1H100MCL1GS

UCM1H100MCL1GS概述

    铝电解电容器 —— UCM Chip 类型,低阻抗

    产品简介


    本手册描述的是 UCM 系列铝电解电容器,适用于要求高可靠性的电子系统。这些电容器具备较低的阻抗、宽广的工作温度范围(-55°C 至 +105°C),且能够处理多种电压等级(6.3V 至 100V)。主要应用于自动贴片机、汽车电子、工业控制、电源设备和消费电子等领域。

    技术参数


    - 温度范围: -55°C 至 +105°C
    - 额定电压: 6.3V 至 100V
    - 额定电容: 10μF 至 5100μF
    - 电容公差: ±20%
    - 泄漏电流: 额定电压 20°C 下应用 2 分钟后,泄漏电流不超过 0.01CV 或 3μA,取较大者
    - 损耗角正切 (tan δ): 测量频率 120Hz,温度 20°C 下,tan δ ≤ 0.10
    - 耐温性: 低温环境下阻抗比值(ZT/Z20)最大为 3(-55°C 至 +20°C)
    - 寿命: 在 105°C 下无负载储存 1000 小时,随后在 20°C 下进行电压处理符合 JIS C 5101-4 规定

    产品特点和优势


    - 低阻抗:特别适用于高频电路,保证了低阻抗特性。
    - 宽温域:工作温度范围高达 +105°C,满足恶劣环境下的需求。
    - 高可靠性:通过多次耐久测试确保稳定性能,适合长期运行。
    - RoHS 和 AEC-Q200 认证:符合环保标准和汽车电子应用规范。

    应用案例和使用建议


    - 自动贴片机:该电容器适用于自动贴片机,具有良好的可焊接性和热稳定性。
    - 电源管理:广泛用于开关电源和直流稳压电源,以减少纹波电流的影响。
    - 汽车电子:可用于车载电子设备如仪表板、发动机控制系统等。
    - 工业控制:用于工厂自动化设备和过程控制装置中。

    兼容性和支持


    - 兼容性:适用于各种自动贴片设备,具备与多种电压和温度环境的良好兼容性。
    - 支持服务:提供详尽的用户指南和售后支持,保障客户安装及使用体验。

    常见问题与解决方案


    - 问题 1:泄漏电流过大。
    解决方案:检查安装和接线是否正确,必要时重新校准。
    - 问题 2:电容变化过大。
    解决方案:确认环境温度是否在允许范围内,检查是否存在过压或过热。
    - 问题 3:焊锡不牢固。
    解决方案:增加预热时间,确保温度分布均匀。

    总结和推荐


    综上所述,UCM 系列铝电解电容器以其低阻抗、宽温度范围、高可靠性和出色的性能表现,在众多应用场景中表现出色。对于需要高性能、高可靠性的电子产品设计者来说,这是一个值得推荐的选择。无论是在自动化设备还是在汽车、工业控制等领域,UCM 都是一个极具竞争力的产品。

UCM1H100MCL1GS参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 165mA@ 100kHz,82.5mA@ 120Hz
长*宽*高 5.3mm*5.3mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCM1H100MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCM1H100MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCM1H100MCL1GS UCM1H100MCL1GS数据手册

UCM1H100MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
