UPW1J331MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 63V ±20% 7000h@ 105°C 1.29A@ 100 kHz,838.5mA@ 120Hz 通孔安装 12.5mm*20mm*22mm
供应商型号: N-UPW1J331MHD1TO
供应商: 云汉优选
标准整包数: 1

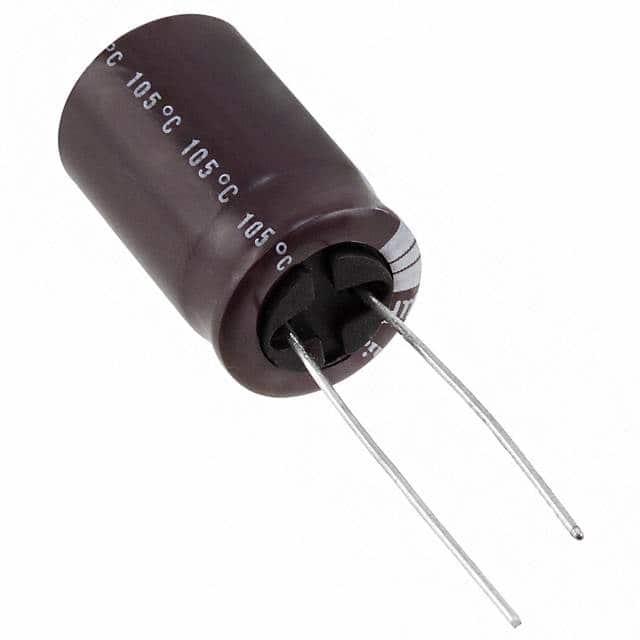

NICHICON 铝电解电容 UPW1J331MHD1TO

UPW1J331MHD1TO概述

    # UPW铝电解电容器技术手册解析

    产品简介


    UPW铝电解电容器是一种专为开关电源设计的小型化、低阻抗、高可靠性的电子元器件。作为UPM系列的升级版,它在尺寸上更加紧凑,并且具备更低的阻抗和更高的可靠性。该系列产品能够承受2000至8000小时的极端工作条件,其电容值覆盖范围广泛(0.47μF至15000μF),并支持E12系列标准的数值配置。产品完全符合RoHS指令(2011/65/EU)及欧盟修订法规(EU)2015/863的要求,同时满足AEC-Q200标准。
    应用领域
    UPW铝电解电容器适用于各类开关电源系统,尤其适合对效率要求高的应用场景,例如服务器、通信设备、工业控制等领域。此外,由于其优异的性能,也常用于汽车电子和消费类电子产品中。

    技术参数


    以下为UPW铝电解电容器的主要技术规格:
    | 参数类别 | 规格范围 |

    | 工作温度范围 | –55°C 至 +105°C(6.3–100V),
    –40°C 至 +105°C(160–400V),
    –25°C 至 +105°C(450V) |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.47μF 至 15000μF |
    | 容量公差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | CV ≤ 1000:I ≤ 0.1CV + 40μA;
    CV > 1000:I ≤ 0.04CV + 100μA |
    | 损耗角正切(tanδ) | 0.08–0.25 |
    | 低温稳定性 | 在–25°C时稳定 |
    | 耐久性 | 符合JIS C 5101-4标准 |
    | 搁置寿命 | 无负载情况下105°C存储1000小时 |
    详细性能指标
    根据手册,UPW系列还提供了频率相关的阻抗比值、额定纹波电流等关键参数。例如,在特定频率下,最大阻抗比(Z)可达到15,而额定纹波电流随温度和频率变化呈现线性关系。

    产品特点和优势


    1. 小型化设计:相较于传统型号,UPW实现了更小的封装尺寸,有助于节省PCB空间。
    2. 高可靠性:能够长时间稳定运行,确保关键电路正常工作。
    3. 宽广的工作温度范围:适应恶劣环境条件,增强产品适用性。
    4. 绿色环保认证:全面符合国际环保法规,便于出口销售。
    应用案例与使用建议
    应用案例
    UPW铝电解电容器通常应用于高频开关电源中,用于滤波和平滑输出电压波动。例如,在一个典型的数据中心UPS系统中,UPW被用作主电源输入端的滤波器,以减少谐波干扰。
    使用建议
    - 根据实际需求选择合适的额定电压和容量值。
    - 注意散热管理,避免因高温导致性能下降。
    - 确保正确安装方向,减少不必要的接触电阻。

    兼容性和支持


    UPW系列与市场上主流的开关电源模块高度兼容。制造商提供详尽的技术文档和支持服务,包括免费样品申请和技术咨询。如需特殊定制,请直接联系官方渠道。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过高 | 增大电容值或降低频率 |
    | 温度异常升高 | 改善散热措施或选用更高耐温型号 |
    | 泄漏电流过大 | 检查电路连接是否良好 |

    总结和推荐


    综上所述,UPW铝电解电容器凭借其卓越的性能、紧凑的设计和广泛的兼容性,成为现代电子设备的理想选择。它不仅满足了苛刻的工作环境要求,还提供了优秀的成本效益比。强烈推荐给需要高性能电容器的客户群体,特别是在需要高效能转换和高可靠性的场景下。

UPW1J331MHD1TO参数

参数
电容值 330μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.29A@ 100 kHz,838.5mA@ 120Hz
工作寿命 7000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UPW1J331MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1J331MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1J331MHD1TO UPW1J331MHD1TO数据手册

UPW1J331MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
