UEP0J101MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 6.3V ±20% 1000h@ 105°C 135mA@ 10kHz,90mA@ 120Hz 通孔安装 6.3mm(长度)*12.5mm(高度)
供应商型号: 493-14958-ND
供应商: Digi-Key
标准整包数: 1

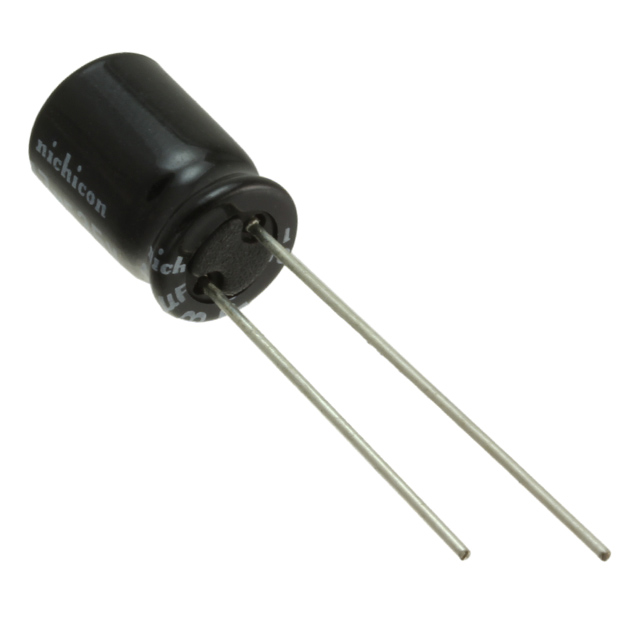

NICHICON 铝电解电容 UEP0J101MED

UEP0J101MED概述

    铝电解电容器——宽温区双极性铝电解电容

    产品简介


    本产品是宽温区双极性铝电解电容器,广泛适用于各种工业应用。这类电容器能够在极端环境下稳定工作,其双极性设计使其在正负极之间自由切换,确保在宽广的温度范围内依然能够保持优异的性能。此类电容器符合RoHS标准,满足当今电子设备对环保的要求。

    技术参数


    - 额定电压范围:6.3V至100V
    - 额定电容范围:1μF 至 6800μF
    - 容差:±20%(120Hz,20°C)
    - 漏电流:在20°C下施加额定电压5分钟后,漏电流不超过0.03CV 或3μA(以较大者为准)
    - 损耗角正切(tan δ):最大值在0.10至0.34之间(具体值见下表)
    - 低温稳定性:恢复到20°C后,需满足表内相关要求
    - 耐久性:在105°C下施加额定电压1000小时且每250小时改变一次极性,恢复到20°C后,需满足表内相关要求
    - 存放寿命:无负载存放105°C,1000小时后,按照JIS C 5101-4标准处理
    | 额定电压(V) | tan δ最大值 | 漏电流最大值(µA) | 阻抗比最大值 |
    ||
    | 6.3 | 0.24 | 4
    | 10 | 0.24 | 10 | 10 |
    | 16 | 0.20 | 6 | 6 |
    | 25 | 0.20 | 4 | 4 |
    | 35 | 0.16 | 3 | 3 |
    | 50 | 0.14 | 3 | 3 |
    | 63 | 0.12 | 3 | 3 |
    | 100 | 0.10 | 3 | 3 |

    产品特点和优势


    1. 宽温区适应能力:-55°C 至 +105°C 的超宽温度范围,适合各种严苛环境。
    2. 双极性设计:能够无缝切换正负极,提高电路可靠性。
    3. 高耐久性:经过高温和反复极性转换测试,确保长时间稳定运行。
    4. 低损耗:低损耗角正切(tan δ),保证高效能量转换。

    应用案例和使用建议


    这类电容器广泛应用于空调系统、电源管理系统及汽车电子等场景。例如,在汽车发动机冷却系统中,此电容器需要在高湿度、高振动环境下长期可靠运行。建议在选用时充分考虑环境因素和应用需求,选择合适的电容量及电压等级。同时,在高温环境中使用时应注意散热,避免电容器过热损坏。

    兼容性和支持


    此电容器与大多数标准电气设备兼容。供应商提供详尽的技术文档和支持服务,帮助客户进行正确的选型和安装。如遇到安装和调试中的技术问题,可通过官方渠道获取技术支持。

    常见问题与解决方案


    - 问题1:安装后发现漏电流超出预期。
    - 解决方案:检查焊接点是否有短路现象,确认引线连接是否正确。必要时可联系制造商获取进一步指导。
    - 问题2:电容器在高温环境下工作不稳定。
    - 解决方案:请确认所选用的电容器型号适合工作温度范围,增加外部散热措施,如使用散热片或风扇。

    总结和推荐


    综上所述,这款宽温区双极性铝电解电容器具有广泛的适用性,尤其适合严苛环境下的使用。无论是工业自动化设备还是汽车电子系统,其出色的性能和可靠性都使其成为理想选择。因此,强烈推荐使用本产品,特别是对于那些需要在极端条件下工作的场合。

UEP0J101MED参数

参数
电容值 100μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 135mA@ 10kHz,90mA@ 120Hz
工作寿命 1000h@ 105°C
长*宽*高 6.3mm(长度)*12.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 最后售卖
包装方式 散装

UEP0J101MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UEP0J101MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UEP0J101MED UEP0J101MED数据手册

UEP0J101MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
