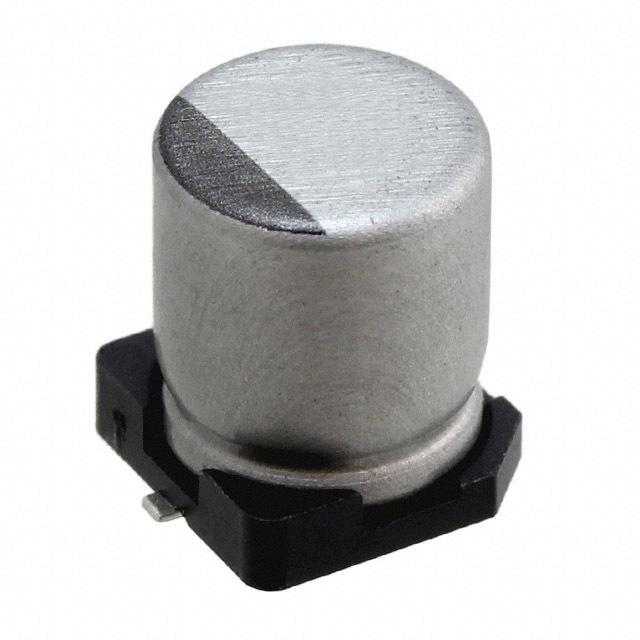

UUX1V330MCL6GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 35V ±20% 2000h@ 105°C 125.25mA@ 10kHz,75mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*8mm
供应商型号: 493-9630-2-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UUX1V330MCL6GS

UUX1V330MCL6GS概述

    电子元器件产品技术手册

    产品简介


    UUX系列铝电解电容器是一种广泛应用于高密度电路板的表面贴装型电容器。它们适用于自动装配机,且支持载带包装。UUX系列电容器符合RoHS指令(2011/65/EU,(EU)2015/863),并达到AEC-Q200标准。这种电容器可以在广泛的温度范围内运行,包括极低温度到极高温度环境。

    技术参数


    UUX系列铝电解电容器的技术规格如下:
    - 工作温度范围:-55°C至+105°C
    - 额定电压范围:6.3V至400V
    - 额定电容范围:1µF至1000µF
    - 容差:±20%(120Hz,20°C)
    - 漏电流:在20°C下施加额定电压1分钟后,漏电流不大于0.03CV(µA)。I = 0.04CV+100(µA)max(1分钟内)
    - 损耗角正切(tan δ):不同电压下的最大值参见下表
    - 稳定性:在低温环境下稳定性良好
    - 耐久性:经过1000小时无负载存储后,仍能满足耐久特性要求
    - 焊接热稳定性:在250°C下保持30秒后,能承受高温焊接
    | 额定电压(V) | 损耗角正切(tan δ) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 100 | 0.08 |

    产品特点和优势


    1. 宽温范围:-55°C至+105°C的工作温度范围,使得该电容器能够在极端环境下稳定工作。
    2. 高可靠性:符合AEC-Q200标准,具有良好的耐久性和焊接热稳定性。
    3. 高容错率:±20%的容差使得该电容器在不同的应用环境中都能保持较高的稳定性。
    4. 易于自动化生产:适用于自动装配机,便于大批量生产。

    应用案例和使用建议


    UUX系列电容器适用于多种应用场合,如汽车电子、工业控制、通信设备等。以下是具体的应用场景及使用建议:
    1. 汽车电子:在发动机控制系统中作为关键组件,确保系统在极端温度条件下的稳定运行。
    2. 工业控制:在高精度测量设备中,提高测量的准确性和可靠性。
    3. 通信设备:在电源管理模块中,提供稳定的电源供应,确保设备的正常运行。
    建议在使用时注意以下几点:
    - 确保工作环境温度不超过105°C。
    - 在安装过程中避免过度焊接,以防止损坏电容器。

    兼容性和支持


    UUX系列电容器支持各种类型的表面贴装技术(SMT),可以轻松集成到现有的电子系统中。此外,厂商提供详尽的技术文档和支持服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 问题:电容器在高温环境下工作时出现漏电流过大。
    - 解决方案:检查是否超出了规定的温度范围,并确认是否正确安装。
    2. 问题:电容器在低频下表现不佳。
    - 解决方案:选择合适的频率系数,并确保电容器的容差在规定范围内。

    总结和推荐


    UUX系列铝电解电容器凭借其宽泛的工作温度范围、高可靠性、易于自动化生产和良好的兼容性,成为市场上的一款优秀产品。对于需要在严苛环境下工作的电子系统,UUX系列电容器是一个理想的选择。强烈推荐在需要高性能电容器的应用中使用UUX系列电容器。

UUX1V330MCL6GS参数

参数
电容值 33μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 125.25mA@ 10kHz,75mA@ 120Hz
长*宽*高 6.6mm*6.6mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UUX1V330MCL6GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUX1V330MCL6GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUX1V330MCL6GS UUX1V330MCL6GS数据手册

UUX1V330MCL6GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
