UPJ1C471MPD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 16V ±20% 5000h@ 105°C 615mA@ 120Hz,770mA@ 10kHz 通孔安装 10mm*15mm*16.5mm
供应商型号: 647-UPJ1C471MPD6
供应商: Mouser
标准整包数: 1

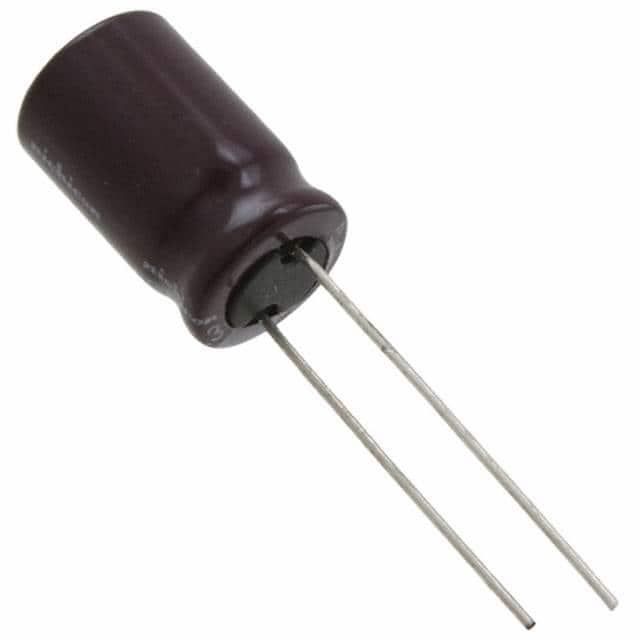

NICHICON 铝电解电容 UPJ1C471MPD6

UPJ1C471MPD6概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的电子元器件。该型号为UPJ的铝电解电容器以其低阻抗和高可靠性著称,特别适用于开关电源(Switching Power Supplies)。这种电容器具有优异的热稳定性、长寿命以及良好的电气特性,确保了其在严苛环境下的稳定运行。

    2. 技术参数


    以下是根据技术手册提取的关键技术规格和参数:
    - 温度范围:-55至+105℃(6.3至100V),-40至+105℃(160至400V),-25至+105℃(450V)。
    - 额定电压范围:6.3至450V。
    - 额定电容范围:1至15000μF。
    - 电容容差:±20%(在120Hz、20℃条件下)。
    - 漏电流:在施加额定电压后1分钟内不超过0.03CV或4μA(取较大值)。
    - 损耗角正切(tan δ):不同电压等级的tan δ范围在0.08至0.25之间。
    - 长期负载能力:在+105℃下承受5000小时负载寿命,特定小尺寸型号为3000或2000小时。
    - 频率系数:在不同频率下具有不同的容差范围,如10kHz到200kHz时为1。
    - 耐久性:在施加额定纹波电流及DC偏置电压后,在105℃下经过长时间后能够满足规格要求。

    3. 产品特点和优势


    - 低阻抗:适合高频率应用,能有效降低电路中的功率损耗。
    - 高可靠性:经受高温长时间的负载测试,确保长期可靠运行。
    - 宽温度范围:能够在极端环境下保持稳定的性能表现。
    - RoHS合规:符合欧盟关于有害物质限制的指令(RoHS)。
    - 适应性强:适用于多种类型的电子设备,尤其是开关电源系统。

    4. 应用案例和使用建议


    UPJ系列铝电解电容器因其低阻抗和高可靠性而广泛应用于工业自动化、电信设备、计算机电源、LED照明等领域。例如,在工业自动化控制系统的电源部分使用这种电容器可以显著提高整个系统的稳定性和效率。在实际应用中,建议对电路进行充分的散热设计以延长电容器寿命,特别是在高温环境下工作时更需注意。

    5. 兼容性和支持


    该产品与其他同类规格的铝电解电容器具备良好的兼容性,易于替换现有系统中的旧款电容器。供应商提供了详细的技术文档和支持服务,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题1:电容器表面出现泄漏电流过大的情况。
    解决方案:检查安装是否正确,确保电容器与电路板之间的连接牢固,且遵循正确的安装方向。

    - 问题2:在高温环境下工作时,电容器性能下降。
    解决方案:考虑增加散热措施,如安装散热片或优化整体电路布局以提高冷却效果。

    7. 总结和推荐


    综上所述,UPJ系列铝电解电容器以其出色的低阻抗特性、高可靠性以及宽广的工作温度范围,成为市场上非常值得信赖的产品之一。特别是对于需要在高温环境下长时间工作的应用场合,这款电容器无疑是理想的选择。因此,我们强烈推荐使用这款铝电解电容器来提升您的电子设备性能和可靠性。

UPJ1C471MPD6参数

参数
电容值 470μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 615mA@ 120Hz,770mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 10mm*15mm*16.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPJ1C471MPD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1C471MPD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1C471MPD6 UPJ1C471MPD6数据手册

UPJ1C471MPD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6325 ¥ 5.3446
10+ $ 0.3013 ¥ 2.546
100+ $ 0.2714 ¥ 2.2933
500+ $ 0.2052 ¥ 1.7339
1000+ $ 0.1771 ¥ 1.4967
1800+ $ 0.1642 ¥ 1.3872
5400+ $ 0.1588 ¥ 1.3415
10800+ $ 0.1491 ¥ 1.2599
25200+ $ 0.1481 ¥ 1.251
库存: 791
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.34
直接购买
加入购物车
