UBT1V222MHD8

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 35V ±20% 10000h@ 125°C 1.869A@ 120Hz,2.79A@ 100kHz 5101-4 通孔安装 18mm*35.5mm*37.5mm
供应商型号: UA-UBT1V222MHD8
供应商: 海外现货
标准整包数: 50

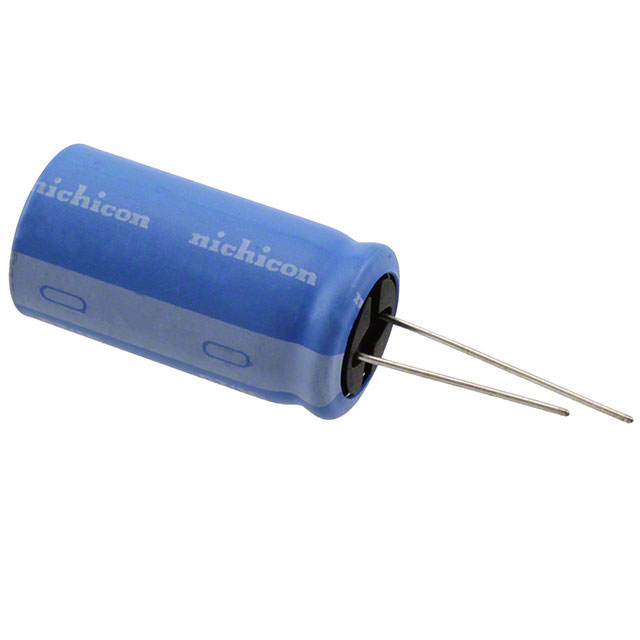

NICHICON 铝电解电容 UBT1V222MHD8

UBT1V222MHD8概述


    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)CAT.8100H是一种广泛应用于汽车电子、电源转换和通信设备等多种领域的高性能电子元件。这类电容器通过独特的材料和技术实现了高可靠性,能够在广泛的温度范围内稳定工作。它们的主要功能是存储和释放电能,并具有出色的电容稳定性及耐高温性能。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | –40°C 至 +125°C |
    | 额定电压范围 | 10V 至 450V |
    | 额定电容范围 | 4.7µF 至 4700µF |
    | 电容容差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | 不超过0.03CV 或4µA,取较大值 |
    | 损耗角正切(tan δ) | 见下表 |
    | 低温度稳定性 | 见手册规定 |
    | 耐久性 | 在125°C下承受2000至10000小时负载后仍满足规格 |
    | 屏蔽寿命 | 无载储存于125°C下1000小时后,符合上述耐久性要求 |
    | 标记 | 白色文字打印在蓝色套管上 |
    | 额定电压(V) | tan δ (最大值) |

    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.10 |
    | 80 | 0.08 |
    | 100 | 0.08 |
    | 160到250 | 0.20 |
    | 350到450 | 0.24 |

    产品特点和优势


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H具备多项优势,使其在多种应用场景中表现出色。首先,它的高温稳定性允许它在高达125°C的环境中可靠工作,适用于汽车电子设备,这种设备需要频繁承受高压环境。其次,其电容稳定性在-40°C至+125°C的温度范围内表现优异,确保长期工作的可靠性。此外,该电容器还符合RoHS指令和AEC-Q200标准,符合环保和质量要求。

    应用案例和使用建议


    这类电容器广泛应用于汽车电子、电源转换和通信设备中。例如,在汽车电子领域,它们可以用于电源管理和电机控制等关键系统,保证系统的稳定性和可靠性。在电源转换应用中,这些电容器能够有效吸收电路中的瞬态电流,从而保护其他敏感组件免受损坏。对于通信设备,它们可以帮助保持信号的稳定性,减少干扰。
    在使用建议方面,考虑到电容器的高温稳定性和长寿命,建议在设计时充分考虑环境因素,特别是在高温环境下工作的应用。另外,根据电容器的额定电压和容量选择合适的产品,以确保系统在工作时不会因过载而失效。

    兼容性和支持


    这类电容器支持多种配置,包括半标准型和标准型,可提供Pb-free的聚酯套管或聚烯烃套管。对于具体需求,建议直接联系制造商以获取详细信息。制造商通常会提供全面的技术支持和维护服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:在高温环境下工作时,电容器的电容值是否会发生变化?
    - 解决方案:电容器的电容值在-40°C至+125°C范围内表现稳定,符合规格。不过,用户应选择适合具体应用环境的产品型号。
    2. 问题:长时间暴露在高温环境下,电容器是否会有寿命缩短的风险?
    - 解决方案:电容器经过严格测试,在125°C下可承受2000至10000小时的负载,之后仍符合规格。确保正确使用和维护电容器,可以延长使用寿命。
    3. 问题:如何检查电容器的泄露电流是否正常?
    - 解决方案:按照手册中的方法,在额定电压和室温条件下测量泄露电流。确保不超过规定值,以维持良好的工作状态。

    总结和推荐


    总体而言,ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H是一款在性能和可靠性方面均表现卓越的铝电解电容器。其高温稳定性和长寿命使其非常适合在汽车电子和电源转换等领域应用。此外,该产品还符合环保标准,是值得信赖的选择。对于需要在严苛环境中稳定工作的系统,强烈推荐使用此类电容器。

UBT1V222MHD8参数

参数
电容值 2.2mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 125°C
纹波电流 1.869A@ 120Hz,2.79A@ 100kHz
长*宽*高 18mm*35.5mm*37.5mm
通用封装 5101-4
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBT1V222MHD8厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBT1V222MHD8数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBT1V222MHD8 UBT1V222MHD8数据手册

UBT1V222MHD8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 2.0125 ¥ 16.8648
350+ $ 1.8375 ¥ 15.3983
6000+ $ 1.4375 ¥ 12.0463
库存: 7691
起订量: 250 增量: 50
交货地:
最小起订量为:250
合计: ¥ 4216.2
