UBT1H470MPD8TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 50V ±20% 2000h@ 125°C 220mA@ 120Hz,440mA@ 100kHz 通孔安装 8mm*11.5mm*13.5mm
供应商型号: UBT1H470MPD8TD
供应商: 国内现货
标准整包数: 1000

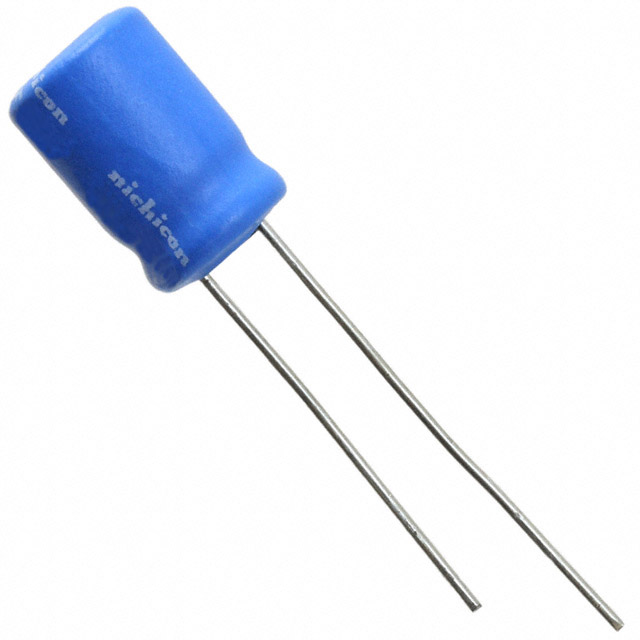

NICHICON 铝电解电容 UBT1H470MPD8TD

UBT1H470MPD8TD概述

    铝电解电容器产品技术手册

    产品简介


    本产品为256 ALUMINUM ELECTROLYTIC CAPACITORS,型号为CAT.8100H,是铝电解电容器的一种。它具有高可靠性和长寿命的特点,适用于汽车电子、工业控制及消费电子产品等多个领域。铝电解电容器以其高容量和较低的成本成为广泛应用于电源滤波、耦合、直流偏置等场合的首选。

    技术参数


    - 温度范围:-40°C至+125°C(10至250V),-25°C至+125°C(350至450V)
    - 额定电压范围:10V至450V
    - 额定电容范围:4.7µF至4700µF
    - 电容公差:±20%(120Hz,20°C)
    - 漏电流:在20°C下施加额定电压1分钟后,漏电流不大于0.03CV或4µA(以较大者为准)
    - 损耗角正切(tan δ):最大值在不同电压下有所不同,范围从0.08到0.24
    - 低温稳定性:电容变化在初始值的±30%以内(10至100V),在±20%以内(160至450V)
    - 耐久性:在+125°C条件下承受负载寿命2000至10000小时
    - 存储寿命:无负载储存1000小时后,仍符合上述耐久性要求
    - 标记:蓝色套管上白色印刷

    产品特点和优势


    1. 高可靠性:能够承受长时间高温度(125°C)下的负载寿命测试,确保长期稳定运行。
    2. 宽广的工作温度范围:-40°C至+125°C,适用于恶劣的工业环境。
    3. 满足RoHS标准:产品符合环保要求,无铅设计保证安全性。
    4. AEC-Q200认证:特别适合汽车电子领域应用,满足汽车级别的质量要求。
    5. 多种尺寸选择:不同尺寸可选,方便灵活应用。

    应用案例和使用建议


    这些电容器广泛应用于汽车电子系统中,如发动机管理系统、车身控制系统等需要高可靠性重负荷服务的场合。此外,它们也适用于工业控制设备、电源供应器和消费电子产品的电路设计。在实际应用中,建议根据具体工作环境和需求选择合适的型号和尺寸,同时注意散热设计,以保证电容器的长期稳定运行。

    兼容性和支持


    1. 兼容性:可与多种电路板和控制器相兼容,适用于多种电子产品。
    2. 支持和维护:提供详尽的技术文档和售后支持,可根据客户需求定制产品配置。

    常见问题与解决方案


    - Q: 电容器出现故障时,如何处理?
    - A: 检查是否有过压或过温现象,必要时更换电容器。
    - Q: 电容器发热严重怎么办?
    - A: 确认是否安装在通风良好的位置,调整电路布局或增加散热装置。
    - Q: 如何确定电容器的额定电压和电容值?
    - A: 根据应用需求查阅数据手册,选择符合要求的型号。

    总结和推荐


    这款256 ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H铝电解电容器具备高可靠性、宽广的工作温度范围及多项认证,是工业、汽车及消费电子领域应用的理想选择。考虑到其优秀的性能和广泛的适用性,我们强烈推荐在设计时优先考虑此产品。

UBT1H470MPD8TD参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 220mA@ 120Hz,440mA@ 100kHz
工作寿命 2000h@ 125°C
长*宽*高 8mm*11.5mm*13.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

UBT1H470MPD8TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBT1H470MPD8TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBT1H470MPD8TD UBT1H470MPD8TD数据手册

UBT1H470MPD8TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
