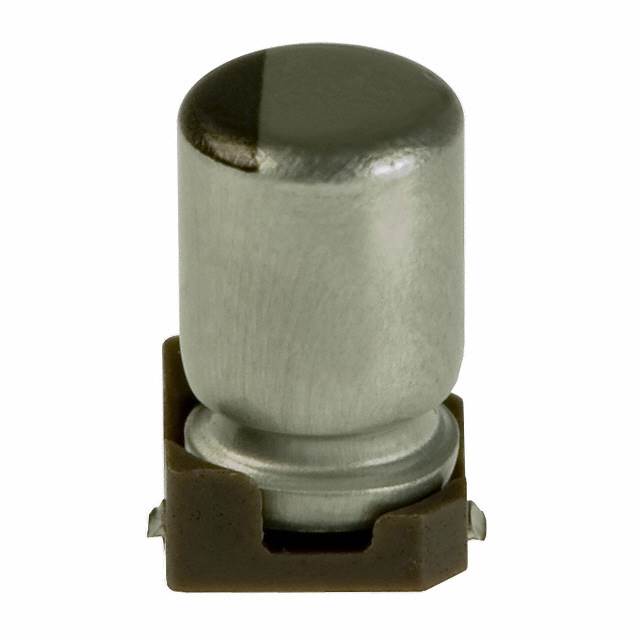

UWX0J220MCL2GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 6.3V ±20% 2000h@ 85°C 21mA@ 120Hz,31.5mA@ 10kHz 贴片安装 3.3mm*3.3mm*5.4mm
供应商型号: J-NICH-0046920
供应商: Chip1stop
标准整包数: 1
NICHICON 铝电解电容 UWX0J220MCL2GB

UWX0J220MCL2GB概述

    铝电解电容器技术手册

    产品简介


    本手册介绍的是型号为CAT.8100H的铝电解电容器(Aluminum Electrolytic Capacitors)。这类电容器主要应用于高密度印刷电路板(PCB)表面安装。由于其出色的耐热性和可靠的性能,该系列产品广泛应用于消费电子产品、工业控制设备及汽车电子等多个领域。

    技术参数


    以下是CAT.8100H铝电解电容器的技术规格:
    - 额定电压范围:4V至50V
    - 额定电容范围:1μF至330μF
    - 电容公差:±20%
    - 漏电流:在20°C时,施加额定电压两分钟后,漏电流不超过0.01CV或3μA(取较大者)
    - 损耗角正切(tan δ):参见下表
    - 低温稳定性:满足从-40°C到+20°C的稳定性能
    - 耐久性:负载寿命达到2000小时,测试温度为85°C
    - 耐焊接热性:经过250°C高温处理后仍能保持指定的性能指标
    - 标记方式:黑色打印在电容器顶部
    | 额定电压 (V) | tan δ (最大值) |

    | 6.3 | 0.26 (0.30) |
    | 10 | 0.20 (0.24) |
    | 16 | 0.16 (0.19) |
    | 25 | 0.14 (0.16) |
    | 35 | 0.12 (0.14) |
    | 50 | 0.12 (0.14) |

    产品特点和优势


    - 适用范围广:适用于多种高密度电路板,且易于自动化装配。
    - 高可靠性:经过严格测试,确保在不同条件下的稳定表现。
    - 环保认证:符合RoHS指令(2011/65/EU),满足环保要求。
    - 行业标准:符合AEC-Q200标准,适用于汽车及其他严苛环境。

    应用案例和使用建议


    此电容器常用于需高度可靠性的场合,如工业控制系统、家用电器和汽车电子设备中。根据手册中的描述,以下是一些建议:
    - 高可靠性需求:在需要高可靠性的环境中使用,例如工业自动化设备。
    - 高密度电路板:在高密度电路板上安装时,需注意电容器的尺寸与布局以避免干扰。
    - 温度稳定性:在极端温度环境下使用时,需要考虑电容器的温度特性,选择合适的型号。

    兼容性和支持


    CAT.8100H铝电解电容器支持自动装配机带载操作。此外,制造商提供详细的支持文档和技术服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:电容器的漏电流过高
    - 解决方案:检查安装环境是否超过规定的温度范围或电压范围,必要时更换适合当前应用的电容器型号。
    2. 问题:电容器在焊接过程中出现损坏
    - 解决方案:遵循制造商的焊接工艺指导,确保焊接温度和时间符合规范。

    总结和推荐


    CAT.8100H铝电解电容器以其广泛的适用范围、高可靠性及良好的温度稳定性,成为众多应用场景的理想选择。无论是工业控制还是汽车电子,其优越的性能使其在市场上具有很强的竞争力。因此,我们强烈推荐使用此产品。
    下载了自Arrow.com的数据表。

UWX0J220MCL2GB参数

参数
电容值 22μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 21mA@ 120Hz,31.5mA@ 10kHz
长*宽*高 3.3mm*3.3mm*5.4mm
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

UWX0J220MCL2GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWX0J220MCL2GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWX0J220MCL2GB UWX0J220MCL2GB数据手册

UWX0J220MCL2GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 0.1754 ¥ 1.4817
50+ $ 0.1313 ¥ 1.1091
100+ $ 0.1229 ¥ 1.0381
200+ $ 0.1124 ¥ 0.9494
库存: 446
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 37.04
