UPM1V471MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 35V ±20% 5000h@ 105°C 1.01A@ 120Hz,1.27A@ 10 kHz 通孔安装 16mm*15mm*17mm
供应商型号: 493-12209-3-ND
供应商: Digi-Key
标准整包数: 1

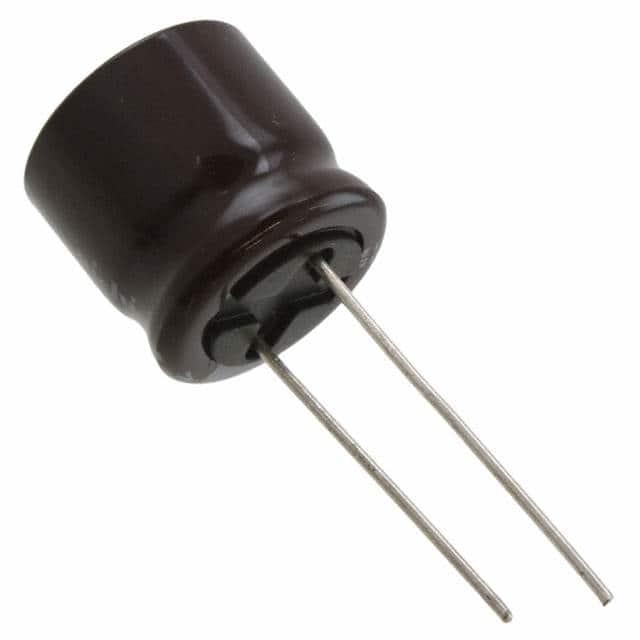

NICHICON 铝电解电容 UPM1V471MHD6TN

UPM1V471MHD6TN概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常用的电子元件,广泛应用于电源滤波、信号耦合、旁路及直流阻断等电路中。这些电容器具有高容量密度、低成本和良好的频率响应特性,特别适合于需要大容量电容的应用场合。本文档所讨论的产品系列型号为UPM和UPW,涵盖了多个电压等级和电容范围,满足不同应用场景的需求。

    技术参数


    以下是一些关键的技术参数:
    - 额定电压范围:6.3 V 至 450 V
    - 额定电容范围:1 µF 至 15000 µF
    - 电容容差:± 20%
    - 漏电流:对于1000 µF以上的电容,每增加1000 µF,漏电流增加0.02(测量频率为120 Hz,温度为20°C)
    - 损耗角正切(tan δ):最大值随额定电压变化而变化
    - 耐久性:105°C下承受5000小时负载寿命
    - 环境温度范围:-55°C至+105°C(6.3至100V),-40°C至+105°C(160至400V),-25°C至+105°C(450V)

    产品特点和优势


    1. 高可靠性:能够承受长时间的高温环境,并且保证稳定运行。
    2. 低阻抗:通过减少阻抗,提高了整体电路的效率。
    3. 广泛的尺寸和电容选择:提供多种标准尺寸和电容范围,以满足不同的设计需求。
    4. 无铅材料:符合RoHS指令,采用环保无铅PET套管。

    应用案例和使用建议


    这些铝电解电容器适用于多种应用场景,如电源管理、音频系统、通信设备和工业控制等。例如,在一个简单的直流电源设计中,可以使用UPM系列电容器来滤除输出纹波,提高电源稳定性。
    使用建议:
    - 在高温环境中使用时,应确保留有足够的散热空间。
    - 由于存在电容变化,设计时应考虑到电容的老化和温漂效应。
    - 使用时注意不要超过最大额定电压和电容值,避免损坏电容器。

    兼容性和支持


    这些电容器支持市面上常见的各种电源管理模块和其他电子设备。制造商提供了详细的安装指南和技术支持服务,确保用户能够顺利地进行安装和调试。

    常见问题与解决方案


    - 问题:电容器过热
    - 解决方案:检查是否存在散热不良的情况,适当降低工作电压或使用更大尺寸的电容器。

    - 问题:电容器泄露电流过大
    - 解决方案:检查电路设计,确保正确接地和布线,必要时更换更高规格的电容器。

    总结和推荐


    综上所述,这些铝电解电容器以其高可靠性、低阻抗和广泛的适用性在市场上占据了一席之地。尽管在高温环境下可能存在一定的电容变化,但通过合理的使用和维护,它们依然能够满足大部分应用的需求。因此,我们推荐使用这些产品,特别是对于需要大容量电容的应用场合。

UPM1V471MHD6TN参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.01A@ 120Hz,1.27A@ 10 kHz
长*宽*高 16mm*15mm*17mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UPM1V471MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1V471MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1V471MHD6TN UPM1V471MHD6TN数据手册

UPM1V471MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
