UPW1V471MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 35V ±20% 50mΩ 5000h@ 105°C 1.22A@ 100 kHz,915mA@ 120Hz 通孔安装 10mm*20mm*22mm
供应商型号: 1818654
供应商: 海外现货
标准整包数: 1

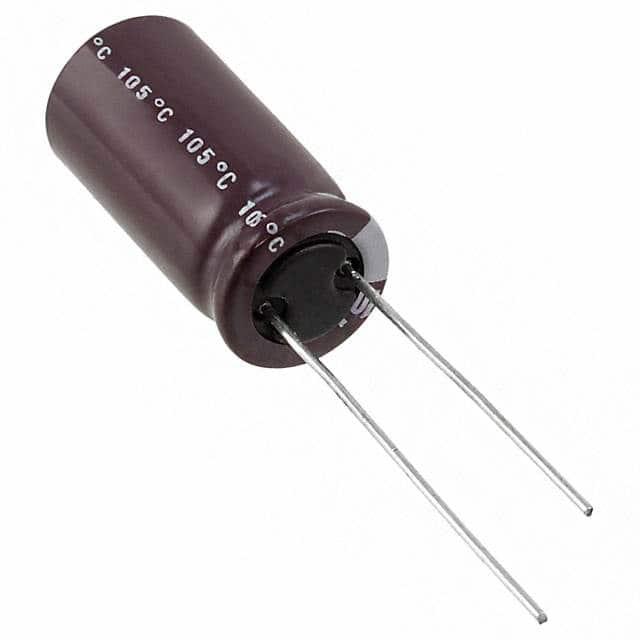

NICHICON 铝电解电容 UPW1V471MPD1TD

UPW1V471MPD1TD概述

    铝电解电容器:UPW系列

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是电子电路中最常见的被动元件之一,用于储存和释放能量,具有较低的成本和较高的容量。UPW系列属于径向引脚型铝电解电容器,其设计特点是小尺寸和低阻抗,专为开关电源供应系统而设计。相较于其他型号如UPM,UPW系列具有更小的尺寸和更低的阻抗,可承受2000至8000小时的工作寿命。

    技术参数


    - 额定电压范围: 6.3V 至 450V
    - 容值范围: 0.47µF 至 15000µF
    - 容值精度: ±20%
    - 工作温度范围: –55°C 至 +105°C
    - 引线焊接方式: 焊接
    - 额定电压频率: 120Hz
    - 损耗角正切(tan δ)最大值:
    - 6.3V: 0.22
    - 10V: 0.19
    - 16V: 0.16
    - 25V: 0.14
    - 35V: 0.12
    - 50V: 0.10
    - 63V: 0.09
    - 100V: 0.08
    - 160V至400V: 0.15
    - 315V至350V: 0.20
    - 400V至450V: 0.25

    产品特点和优势


    - 小型化设计: UPW系列比其他同类产品体积更小,能够适应紧凑的设计空间。
    - 低阻抗: 低阻抗意味着更高的效率和更好的电气性能。
    - 高可靠性: 能够承受长时间工作而不影响性能。
    - 环保认证: 符合RoHS指令和AEC-Q200标准,适用于工业和消费类电子产品。

    应用案例和使用建议


    - 开关电源: 在开关电源中,UPW系列电容器能提供稳定的电压输出,改善电源转换效率。
    - LED驱动器: LED驱动器需要稳定的电流输出,UPW系列的稳定性和可靠性使其成为理想选择。
    - 变频器: 变频器中,UPW系列电容器可用于滤波和储能。
    使用建议:
    - 在安装前,确保所有电容器的额定电压和容值符合设计要求。
    - 尽量将电容器放置在散热良好的位置以延长使用寿命。
    - 定期检查和维护,特别是在长期运行后,以确保电容器的正常工作状态。

    兼容性和支持


    - 兼容性: UPW系列电容器适用于各种电子设备,包括开关电源、LED驱动器、变频器等。
    - 支持服务: 制造商提供详细的安装指南和技术支持,帮助客户解决问题并优化性能。

    常见问题与解决方案


    - 问题: 电容器过热
    - 解决方案: 检查电路负载是否超过电容器额定值,调整负载或将电容器置于散热良好的位置。

    - 问题: 电容器失效
    - 解决方案: 检查是否有短路或其他电气故障,及时更换电容器。

    - 问题: 无法满足性能需求
    - 解决方案: 重新评估电容器的选型,根据实际应用需求选择合适的产品。

    总结和推荐


    UPW系列铝电解电容器是一款高效、可靠且环保的产品,在多种应用场合下都能发挥出色的表现。它的体积小、阻抗低、可靠性高,非常适合开关电源、LED驱动器和变频器等应用场景。如果你正在寻找一款高性能、易于集成的铝电解电容器,UPW系列是一个值得考虑的选择。强烈推荐使用这款电容器,因为它能够显著提升系统的整体性能和稳定性。

UPW1V471MPD1TD参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 50mΩ
纹波电流 1.22A@ 100 kHz,915mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

UPW1V471MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1V471MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1V471MPD1TD UPW1V471MPD1TD数据手册
