首页  >  产品百科  >  UCA2W220MHD6TN

UCA2W220MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 450V ±20% 12000h@ 105°C 280mA@ 120Hz,560mA@ 100kHz 通孔安装 18mm*20mm*21.5mm
供应商型号: 647-UCA2W220MHD6TN
供应商: Mouser
标准整包数: 1

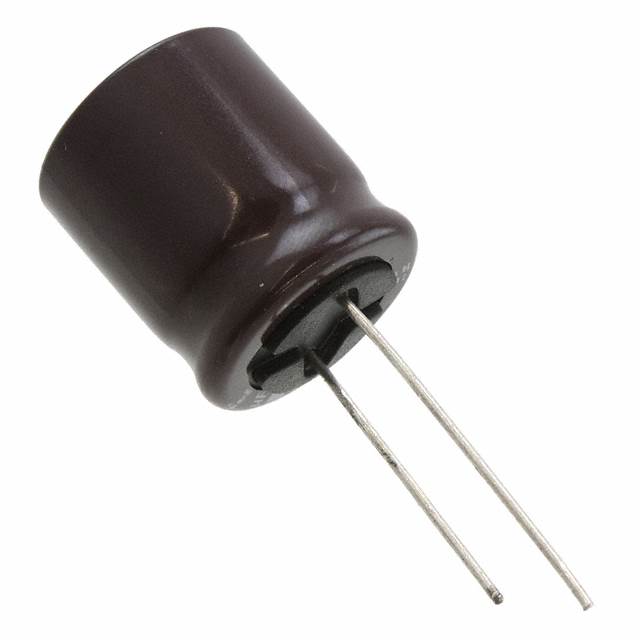

NICHICON 铝电解电容 UCA2W220MHD6TN

UCA2W220MHD6TN概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用的电容类型,以其高纹波电流能力和长寿命而著称。UCA系列铝电解电容器特别适用于灯具镇流器应用,能够在极端温度环境下稳定运行。它们符合RoHS指令(2011/65/EU),适合于工业及消费电子产品中。

    技术参数


    基本规格
    - 型号:UCA
    - 尺寸代码:φD + 0.5 MAX.
    - 引脚:径向引脚
    - 标记:白色字母打印在深棕色套管上
    性能参数
    - 额定电压范围:160V 至 450V
    - 额定电容范围:6.8µF 至 220µF
    - 容差:± 20%
    - 泄漏电流:在20°C下,施加额定电压1分钟后,泄漏电流不超过0.04CV+100 (µA)
    - 损耗角正切(tan δ):最大值为0.20(部分型号为0.15)
    - 温度系数:在-25°C至+20°C范围内稳定
    - 负载寿命:105°C条件下,12000小时(φD=10时为10000小时)
    工作环境
    - 工作温度范围:-25°C 至 +105°C
    - 贮存寿命:无负荷条件下,在105°C贮存1000小时后,满足额定电压下的耐久特性

    产品特点和优势


    UCA系列铝电解电容器具备以下几个显著特点:
    - 高纹波电流能力:允许更高的电流通过,延长使用寿命
    - 长寿命设计:在105°C高温下可承受12000小时的工作时间
    - 环保材料:符合RoHS标准,使用无铅材料
    - 稳定性高:在极端温度下仍能保持良好的电气特性
    这些特点使其在多种应用场合中具有竞争力,尤其适用于灯具镇流器和工业控制电路。

    应用案例和使用建议


    应用案例
    UCA系列铝电解电容器广泛应用于工业设备、消费电子产品和照明系统。例如,在灯具镇流器中,它们能够有效地管理电流波动,确保灯具稳定运行。
    使用建议
    为了充分发挥UCA电容器的优势,建议:
    - 确保安装环境温度不高于105°C
    - 在使用过程中监测电容器的工作状态,避免过载
    - 定期检查并替换老化的电容器,以维持系统的长期可靠性

    兼容性和支持


    UCA系列电容器与其他类型的铝电解电容器兼容,但建议在更换型号时进行详细的电气测试,以确保最佳性能。厂商提供详细的技术支持和售后保障,包括产品规格说明书、应用指南和技术咨询。

    常见问题与解决方案


    问题1:电容器过热导致失效
    解决方案:确认电容器安装环境温度不超过105°C。必要时,增加散热片或其他散热措施。
    问题2:泄漏电流异常
    解决方案:检查电容器的连接情况和线路布局,确保没有短路或过压现象。如仍然存在问题,可能需要更换电容器。
    问题3:性能不稳定
    解决方案:检测电容器的温度和电压范围,确保工作条件在制造商推荐范围内。如果条件正常但仍不稳定,建议咨询技术支持。

    总结和推荐


    综上所述,UCA系列铝电解电容器在高纹波电流、长寿命和环境适应性方面表现出色,非常适合于灯具镇流器和各种工业控制应用。考虑到其优异的电气特性和良好的支持服务,我们强烈推荐使用这款产品。不过,在选择和使用时,请务必注意工作环境条件,以确保最佳性能。

UCA2W220MHD6TN参数

参数
电容值 22μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 280mA@ 120Hz,560mA@ 100kHz
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UCA2W220MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCA2W220MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCA2W220MHD6TN UCA2W220MHD6TN数据手册

UCA2W220MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.415 ¥ 20.4068
10+ $ 1.633 ¥ 13.7989
50+ $ 1.243 ¥ 10.5034
100+ $ 1.1556 ¥ 9.7648
250+ $ 1.1448 ¥ 9.6736
500+ $ 1.026 ¥ 8.6697
1000+ $ 0.8327 ¥ 7.0361
2500+ $ 0.7865 ¥ 6.6455
5000+ $ 0.735 ¥ 6.2108
库存: 480
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.4
