首页  >  产品百科  >  USR1H220MDD

USR1H220MDD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 2000h@ 85°C 58mA@ 120Hz,87mA@ 10kHz 通孔安装 6.3mm*7mm*8mm
供应商型号: TS-USR1H220MDD
供应商: 海外现货
标准整包数: 200

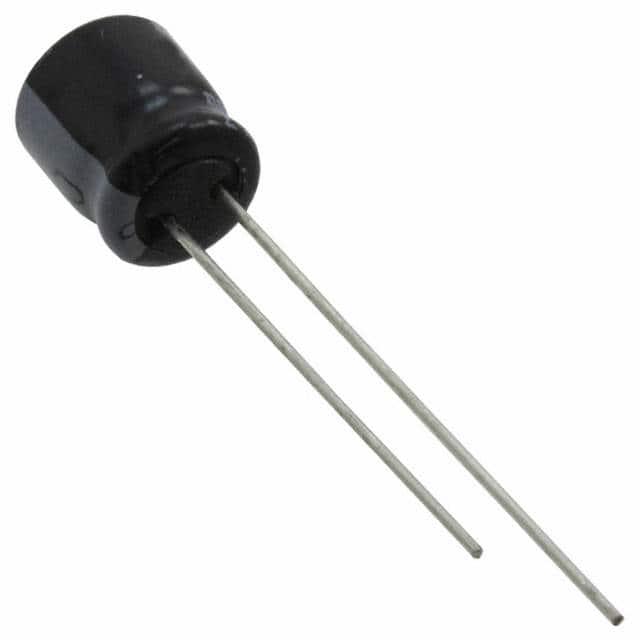

NICHICON 铝电解电容 USR1H220MDD

USR1H220MDD概述

    铝电解电容器:CAT.8100J

    产品简介


    铝电解电容器CAT.8100J是一种小型标准系列电容器,高度为7mm,适用于广泛的一般用途。它分为两个子系列:USA和USR。USA系列主要用于单极化应用,而USR系列则具有更高的CV值,适合需要更高容量的场景。这两个系列均符合RoHS指令2011/65/EU和2015/863。

    技术参数


    - 工作温度范围:-40°C 至 +85°C
    - 额定电压范围:4V 至 50V
    - 额定电容范围:1µF 至 470µF
    - 电容公差:±20%
    - 泄漏电流:2分钟内施加额定电压后,泄漏电流不超过0.01CV 或 3µA,取较高者
    - 损耗角正切(tan δ):最大值0.35(在4V时)
    - 低温度稳定性:达到初始电容值的±20%
    - 耐久性:在85°C下施加额定电压2000小时后恢复到20°C
    - 存储寿命:在85°C无负载储存1000小时后,在20°C下进行电压处理,耐久性满足上述规范要求
    - 阻抗比:最大值范围从2到12(随额定电压变化)

    产品特点和优势


    - 高容量与体积比:尤其USR系列提供了更大的电容值,适合空间受限的应用场合。
    - 广泛的工作温度范围:-40°C至+85°C,确保了在各种恶劣环境下的可靠运行。
    - 符合环保标准:符合RoHS指令,无铅,环保设计。
    - 高性能:出色的损耗角正切(tan δ),保证了低损耗和高效率。

    应用案例和使用建议


    CAT.8100J广泛应用于消费电子产品、工业控制系统、汽车电子等领域。例如,它可以在电视、音响系统、工业自动化设备和汽车电子控制单元(ECU)中作为关键组件使用。为了实现最佳性能,建议遵循制造商提供的具体安装指南,以避免过热和减少机械应力。

    兼容性和支持


    - 兼容性:CAT.8100J可与大多数标准PCB组装工艺兼容,方便集成到现有设计中。
    - 支持:提供详细的技术手册、应用指南和在线技术支持,确保用户能够快速解决问题并充分利用电容器的性能。

    常见问题与解决方案


    - Q: 如何处理电容器的泄漏电流问题?
    - A: 确保施加的电压不超过额定值,并且电容器在额定温度范围内运行。若仍存在泄漏电流问题,可能需要检查电路中的其他元件是否正常工作。
    - Q: 电容器如何保持长期稳定性?
    - A: 在正常使用条件下,按照制造商推荐的操作参数使用电容器,可以保持长期的稳定性和可靠性。定期检查和维护也可以帮助延长使用寿命。

    总结和推荐


    CAT.8100J铝电解电容器凭借其高容量、宽工作温度范围和良好的环保特性,在多种应用场景中表现出色。尽管成本相对较高,但对于追求高性能和稳定性的应用来说,它是理想的选择。因此,我们强烈推荐使用CAT.8100J铝电解电容器。

USR1H220MDD参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 58mA@ 120Hz,87mA@ 10kHz
长*宽*高 6.3mm*7mm*8mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

USR1H220MDD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

USR1H220MDD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON USR1H220MDD USR1H220MDD数据手册

USR1H220MDD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.1806 ¥ 1.5348
库存: 3200
起订量: 1400 增量: 1
交货地:
最小起订量为:200
合计: ¥ 306.96
直接购买
加入购物车
