UWX0J331MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 6.3V ±20% 2000h@ 85°C 170mA@ 120Hz,255mA@ 10kHz 5101-4 贴片安装 8.3mm*8.3mm*5.5mm
供应商型号: UWX0J331MCL1GB
供应商: nichicon
标准整包数: 1000

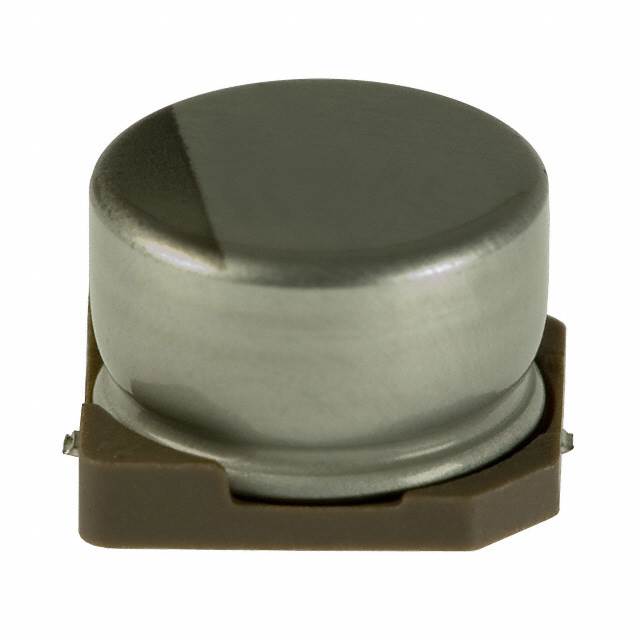

NICHICON 铝电解电容 UWX0J331MCL1GB

UWX0J331MCL1GB概述


    产品简介


    CAT.8100J系列铝电解电容器是专为表面贴装设计的高性能电容器,具有极高的密度和可靠性。其高度仅为5.5mm,非常适合高密度印刷电路板的设计需求。产品通过自动装配机器的载体带式供应方式,提高了生产效率。额定使用寿命长达2000小时(在85°C条件下),并且符合RoHS指令和AEC-Q200标准。这些特性使其成为许多电子应用领域的理想选择。

    技术参数


    | 参数项 | 描述 |

    | 温度范围 | -40°C至+85°C |
    | 额定电压范围 | 4V至50V |
    | 额定电容范围 | 1µF至330µF |
    | 容量公差 | ±20%(120Hz,20°C条件下) |
    | 漏电流 | 在20°C条件下施加额定电压2分钟后,漏电流不大于0.01CV或3µA,取较大值 |
    | 损耗角正切(tan δ) | 依赖于电压等级:如4V时最大值为0.35(测试频率:120Hz,温度:20°C) |
    | 低温稳定性 | -40°C条件下的阻抗与+20°C条件下的比值小于等于7 |
    | 负载寿命 | 在85°C条件下运行2000小时后,恢复到20°C时仍能保持上述性能指标 |
    | 焊接耐热性 | 在250°C热板上放置30秒后,移除并恢复到20°C,仍然满足所有性能要求 |
    | 标记方式 | 黑色顶部印刷标识 |

    产品特点和优势


    CAT.8100J系列电容器具备多项独特功能和显著优势:
    - 紧凑设计:5.5mm的高度设计适合空间受限的应用场合。
    - 高可靠性:2000小时负载寿命确保长时间稳定运行。
    - 环保合规:完全符合RoHS指令和AEC-Q200认证,满足环保要求。
    - 优异性能:低损耗角正切(tan δ)、高精度容量及良好稳定性。

    应用案例和使用建议


    此款电容器广泛应用于消费电子、通信设备以及工业控制等领域。例如,在高频滤波电路中,它能够有效减少噪声干扰;在电源管理系统中,提供稳定的能量存储。建议在使用时确保周围环境温度不超过85°C,并定期检查其性能以维持最佳状态。

    兼容性和支持


    CAT.8100J系列电容器与其他电子元件高度兼容,特别是对于需要高性能表面贴装的产品。制造商提供了全面的技术支持服务,包括产品选型指导、安装调试帮助以及售后维修服务等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 检查电路连接是否正确,必要时更换电容器 |
    | 容量变化超出预期 | 更换符合规格的新批次电容器 |
    | 工作温度过高 | 改善散热条件或降低环境温度 |

    总结和推荐


    综上所述,CAT.8100J系列铝电解电容器凭借其卓越的技术参数、可靠的质量保证以及广泛的适用范围,无疑是市场上一款极具竞争力的产品。强烈推荐给那些寻求高效能且经济实惠解决方案的客户群体。无论是用于普通电子产品还是专业设备制造,这款电容器都能提供出色的性能表现。

UWX0J331MCL1GB参数

参数
电容值 330μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 170mA@ 120Hz,255mA@ 10kHz
长*宽*高 8.3mm*8.3mm*5.5mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWX0J331MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWX0J331MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWX0J331MCL1GB UWX0J331MCL1GB数据手册

UWX0J331MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.4594
25000+ ¥ 0.4395
50000+ ¥ 0.4195
库存: 500000
起订量: 5000 增量: 1000
交货地:
最小起订量为:5000
合计: ¥ 2297
直接购买
加入购物车
