UPW1E222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 25V ±20% 8000h@ 105°C 2.172A@ 120Hz,2.555A@ 10 kHz 插件,D16xL25mm 通孔安装 16mm*25mm*25mm
供应商型号: 7152684
供应商: 海外现货
标准整包数: 5

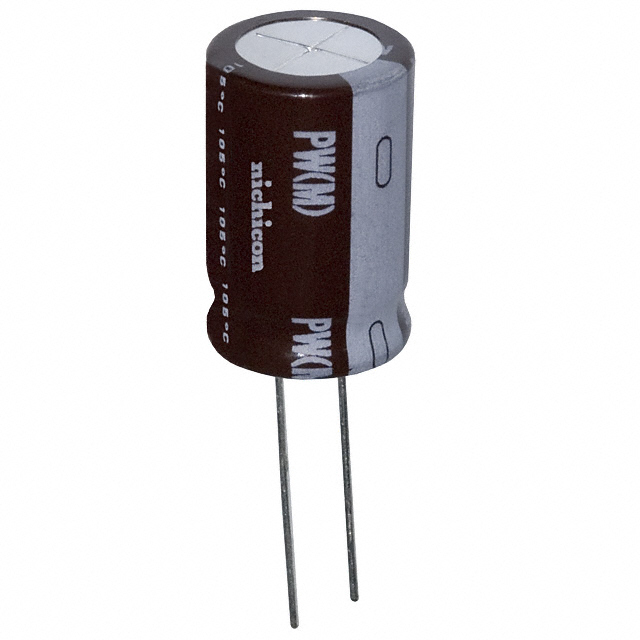

NICHICON 铝电解电容 UPW1E222MHD

UPW1E222MHD概述

    铝电解电容器——UPW系列技术手册

    产品简介


    UPW系列铝电解电容器专为开关电源设计,具有小型化尺寸、低阻抗、高可靠性的特点。相比同类产品UPM,UPW系列不仅拥有更小的外壳尺寸,还提供了更低的阻抗值。在承受长时间运行(2000至8000小时)时仍能保持稳定的低阻抗和高可靠性。该系列产品涵盖多种容量范围,适用于广泛的工业与消费类电子设备。
    主要功能:
    - 高效滤波
    - 能量存储
    - 电路保护
    应用领域:
    - 开关电源
    - 工业自动化控制
    - 汽车电子系统
    - 家用电器

    技术参数


    | 参数 | 值 |

    | 额定电压范围 | 6.3V至450V |
    | 额定电容范围 | 0.47μF至15000μF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | ≤0.03CV或4µA(取较大值) |
    | 温度范围 | –55°C 至 +105°C(6.3~100V)|
    –40°C 至 +105°C(160~400V)|
    –25°C 至 +105°C(450V) |
    | 损耗角正切(tan δ)| 见具体数值表格 |

    产品特点和优势


    1. 小型化设计:相比UPM系列,UPW系列具备更紧凑的外形,适合空间受限的应用场景。
    2. 低阻抗性能:能够在高频下提供出色的阻抗表现,特别适合开关电源中的纹波电流处理。
    3. 高可靠性:通过严格的耐久性测试,确保长期稳定运行。
    4. 环保合规:符合RoHS指令(2011/65/EU, (EU)2015/863)以及AEC-Q200标准。

    应用案例和使用建议


    UPW系列广泛应用于高性能开关电源模块中。例如,在典型的DC-DC转换器设计中,可以将UPW用于输出滤波以减少输出纹波电压。对于高频率切换环境,建议选择低ESR值的产品型号以提高效率并延长使用寿命。
    使用建议:
    - 在极端温度条件下使用时,需考虑电容器的热管理方案。
    - 定期监测电容器的工作状态,避免过压操作导致损坏。

    兼容性和支持


    UPW系列产品与市场上主流的电路板兼容,易于集成到现有系统中。此外,制造商提供了全面的技术支持服务,包括产品选型指导、样品供应和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动过大 | 检查连接线路是否正确,更换更高ESR值的电容器 |
    | 泄漏电流异常增大 | 检查工作环境温度是否超出规定范围 |
    | 爆裂声 | 检查是否存在反向接线或过电压情况 |

    总结和推荐


    UPW系列铝电解电容器以其卓越的性能和可靠性成为开关电源领域的理想选择。尤其在面对高温、高压及高频工作的挑战时,其优异的表现使其成为众多工程师的首选。如果您需要一款兼顾性能与成本效益的电容器,强烈推荐UPW系列产品。
    最终评价:★★★★★(五颗星)
    推荐指数:高度推荐
    如需进一步了解或采购,请联系供应商获取详细资料和支持服务。

UPW1E222MHD参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 8000h@ 105°C
纹波电流 2.172A@ 120Hz,2.555A@ 10 kHz
长*宽*高 16mm*25mm*25mm
通用封装 插件,D16xL25mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UPW1E222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1E222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1E222MHD UPW1E222MHD数据手册

UPW1E222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
