UUP1C220MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 16V ±20% 1000h@ 105°C 37mA@ 120Hz,55.5mA@ 10kHz SMD 贴片安装 6.6mm*6.6mm*6.1mm
供应商型号: 647-UUP1C220MCL1GS
供应商: Mouser
标准整包数: 1

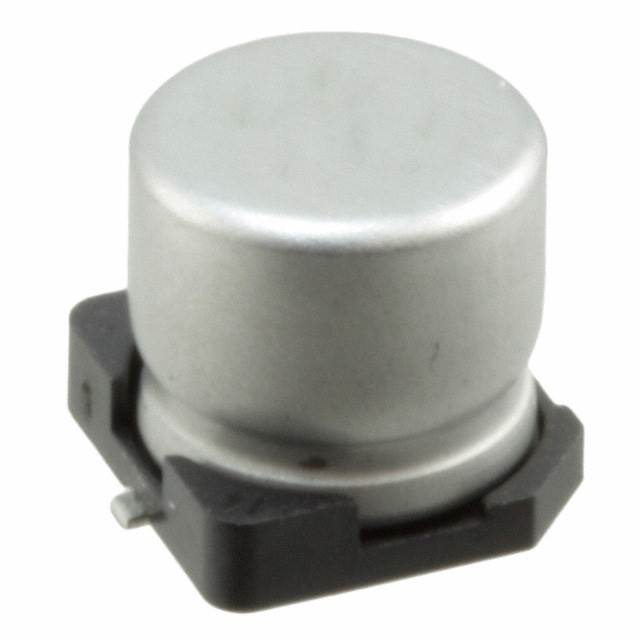

NICHICON 铝电解电容 UUP1C220MCL1GS

UUP1C220MCL1GS概述

    铝电解电容器技术手册:UUP 6mmL Chip Type, 双极化

    产品简介


    本手册介绍了铝电解电容器(型号:UUP 6mmL Chip Type, 双极化)。该系列产品专为表面贴装设计,适用于高密度印刷电路板。双极化设计使其能够在高达+105°C的工作温度下稳定运行,特别适合自动装配机使用,并且符合RoHS指令(2011/65/EU, (EU)2015/863)和AEC-Q200标准。

    技术参数


    - 工作温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:0.1µF 至 47µF
    - 电容容差:±20%
    - 泄漏电流:在20°C条件下,施加额定电压两分钟后,泄漏电流不大于0.05 CV 或 10 µA(以较大者为准)
    - 损耗角正切 (tan δ):最大值见下表
    - 低温稳定性:符合JIS C 5101-4 标准的4.1节
    - 耐久性:高温储存1000小时后,符合上述耐久特性
    - 焊接热抵抗性:30秒内保持在250°C
    - 存储寿命:长期无负载储存后,需恢复至20°C
    - 标记:顶部黑色打印
    tan δ最大值
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.17 |
    | 25 | 0.17 |
    | 35 | 0.15 |
    | 50 | 0.15 |
    阻抗比
    | 额定电压(V) | 阻抗比最大值 (ZT/Z20) |

    | 6.3 | 4 |
    | 10 | 3 |
    | 16 | 2 |
    | 25 | 2 |
    | 35 | 3 |
    | 50 | 3 |

    产品特点和优势


    1. 双极化设计:可应用于双向电压的电路设计。
    2. 高温稳定性:适用于严苛的工作环境,保证长期稳定性。
    3. 高可靠性:符合AEC-Q200标准,确保在汽车电子等领域可靠运行。
    4. 环保材料:符合RoHS指令,减少对环境的影响。

    应用案例和使用建议


    应用场景
    - 电源滤波器:用于抑制电源线路中的噪声。
    - 开关电源:用于储能和稳压。
    - 电池管理:用于平滑波动的电流。
    使用建议
    - 在高温环境中使用时,应考虑适当的散热措施。
    - 确保安装前正确识别并记录电容的容差和电压等级。
    - 定期检查并替换老化的电容器,以维持系统的稳定性。

    兼容性和支持


    - 兼容性:与市面上多数自动装配机兼容,易于集成到现有生产线上。
    - 支持:厂商提供详细的使用指南和技术支持,确保用户能够快速上手并获得帮助。

    常见问题与解决方案


    - Q: 电容器泄漏电流过高?
    - A: 检查是否超过了额定电压或长时间未使用。必要时进行复位操作或更换新的电容器。
    - Q: 电容器阻抗异常?
    - A: 检查连接是否正确,是否有短路现象。重新测试阻抗,如仍不正常,则需更换新的电容器。
    - Q: 电容器在高温环境下不稳定?
    - A: 确认是否已选择合适的电容器型号。如果需要更高温度稳定性,请选择UUN系列。

    总结和推荐


    综上所述,UUP 6mmL Chip Type 双极化铝电解电容器以其宽泛的工作温度范围、高可靠性及环保特性,在多种应用领域表现出色。尤其适用于电源管理、开关电源及汽车电子等场景。推荐用户在相关项目中选用此款电容器,以确保系统稳定运行。

    希望本文对您有所帮助,如有任何疑问或需要更多技术支持,请联系我们的专业团队。

UUP1C220MCL1GS参数

参数
电容值 22μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 37mA@ 120Hz,55.5mA@ 10kHz
长*宽*高 6.6mm*6.6mm*6.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUP1C220MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUP1C220MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUP1C220MCL1GS UUP1C220MCL1GS数据手册

UUP1C220MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8395 ¥ 7.0938
10+ $ 0.5394 ¥ 4.5575
50+ $ 0.4152 ¥ 3.508
100+ $ 0.3597 ¥ 3.0395
500+ $ 0.2905 ¥ 2.4549
1000+ $ 0.27 ¥ 2.2815
2000+ $ 0.2279 ¥ 1.9256
5000+ $ 0.2192 ¥ 1.8526
10000+ $ 0.2069 ¥ 1.7479
库存: 665
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.09
