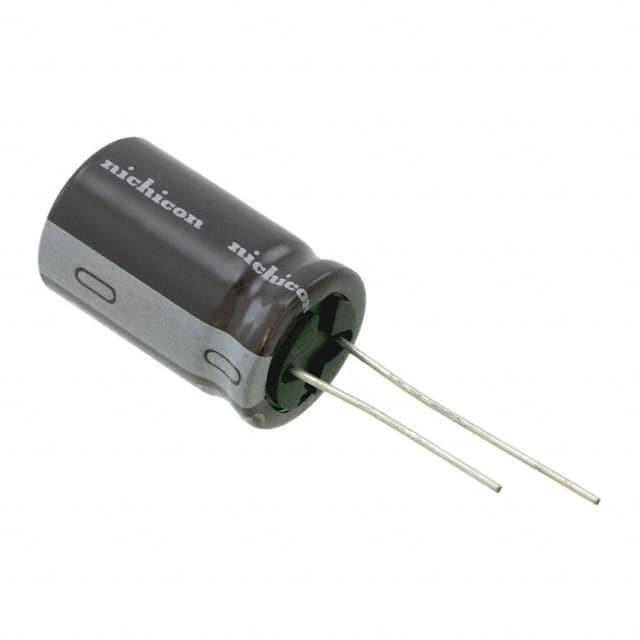

UCS2G470MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 400V ±20% 10000h@ 105°C 1.18A@ 100kHz,590mA@ 120Hz 通孔安装 16mm*25mm*26.5mm
供应商型号: UCS2G470MHD
供应商: nichicon
标准整包数: 400
NICHICON 铝电解电容 UCS2G470MHD

UCS2G470MHD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H 是一款高性能铝电解电容器,专为需要高纹波电流和长寿命的应用而设计。这类电容器特别适合用于灯具球灯管(ballast)电路中。该产品符合RoHS指令(2011/65/EU),确保环保要求。其小型化设计和卓越的可靠性使其成为许多电子设备的理想选择。

    2. 技术参数


    - 类型: 铝电解电容器
    - 额定电压范围: 160V至450V
    - 额定电容范围: 6.8μF至330μF
    - 容差: ±20%
    - 工作温度范围: -40°C 至 +105°C
    - 漏电流: 应用额定电压1分钟后,漏电流不超过0.04CV+100μA (μA)
    - 损耗角正切(tan δ): 最大0.20 (120Hz, 20°C)
    - 寿命: 负载寿命可达8000至10000小时,工作温度+105°C
    - 封装尺寸: 笔形, 镀PET套筒
    - 端子: 镍铅无铅焊料

    3. 产品特点和优势


    - 高纹波电流能力: 可承受高达100kHz的纹波电流,使电容器能在高压高频环境下稳定工作。
    - 长寿命: 能在+105°C的工作温度下持续工作8000至10000小时,大大延长设备寿命。
    - 符合RoHS标准: 环保材料,安全可靠。
    - 小型化设计: 笔形结构便于紧凑空间安装,广泛应用于各种电子产品中。
    - 卓越稳定性: 在极端温度下仍能保持良好的电气特性,适用于复杂工况下的应用。

    4. 应用案例和使用建议


    - 应用案例: 该电容器广泛应用于灯具中的电感式镇流器(ballast),以提高电源效率和稳定性。此外,它也适用于其他需要大容量、高纹波电流能力的场合,如电源滤波器和变频器等。
    - 使用建议:
    - 确保电容器安装时留有足够的散热空间,避免高温导致电容器失效。
    - 在组装过程中,注意检查电容器的引脚是否有损坏,避免短路风险。
    - 使用前检查电容器的标识码,确保规格匹配。


    5. 兼容性和支持


    - 兼容性: 本产品适用于大多数标准LED驱动器和照明系统。与市场上常见的电气接口兼容,无需额外适配器即可直接替换使用。
    - 支持: 厂商提供全面的技术支持服务,包括安装指导、故障排查和维修服务。同时,提供详细的产品手册和技术文档,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 电容器漏电流异常增大
    - 解决方法: 检查电容器安装位置是否散热良好,避免过热。若无明显改善,可能需要更换新的电容器。
    - 问题2: 电容器表面出现鼓包现象
    - 解决方法: 首先确认电容器是否过压或过热。若未发现问题,可能是内部电解液泄露,建议及时更换新的电容器以保证系统正常运行。
    - 问题3: 电容器使用寿命较短
    - 解决方法: 检查系统设计是否合理,避免长期超负荷运行。确保电容器工作在额定参数范围内,定期进行维护和检测。

    7. 总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100H以其高纹波电流能力和长寿命著称,特别适合于需要高可靠性的工业和商业应用。它的小型化设计和易于集成的特点使其成为众多电子设备的理想选择。虽然价格略高于一般电容器,但考虑到其出色的性能和长久的使用寿命,性价比极高。我们强烈推荐此款产品给所有需要高可靠性和高效能的用户。

UCS2G470MHD参数

参数
电容值 47μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.18A@ 100kHz,590mA@ 120Hz
长*宽*高 16mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2G470MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2G470MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2G470MHD UCS2G470MHD数据手册

UCS2G470MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ ¥ 3.5691
2000+ ¥ 3.414
4000+ ¥ 3.2588
库存: 40000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 1427.64
