首页  >  产品百科  >  UPW2A221MHD

UPW2A221MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 100V ±20% 8000h@ 105°C 578.5mA@ 120Hz,890mA@ 100kHz 通孔安装 16mm*25mm*25mm
供应商型号: UPW2A221MHD
供应商: 国内现货
标准整包数: 50

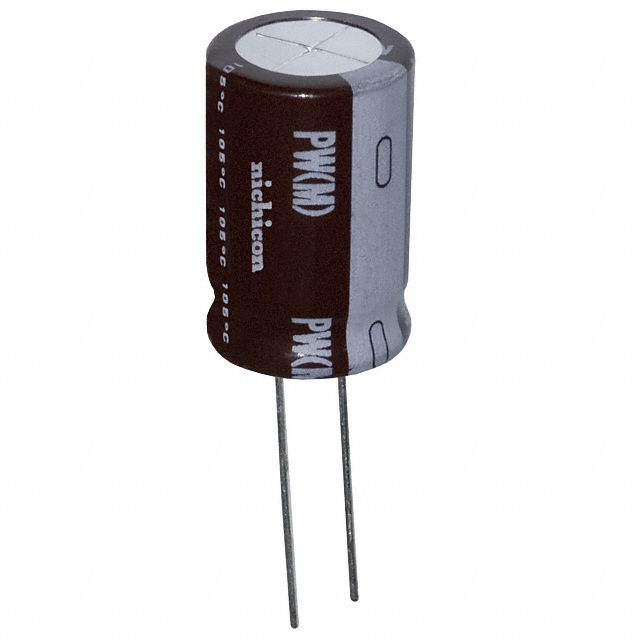

NICHICON 铝电解电容 UPW2A221MHD

UPW2A221MHD概述

    铝电解电容器CAT.8100H技术手册解析

    产品简介


    铝电解电容器CAT.8100H属于UPW系列,是一种低阻抗、高可靠性的小型电容器,专为开关电源设计。与UPM系列相比,UPW系列拥有更小的外形尺寸和更低的阻抗。该系列产品适用于工业、通信、消费电子等领域,特别是在需要高稳定性和长寿命的应用场合。

    技术参数


    以下是铝电解电容器CAT.8100H的关键技术参数:
    | 参数 | 规格 |

    | 额定电压范围 | 6.3V至450V |
    | 额定电容范围 | 0.47μF至15000μF |
    | 容差 | ±20%(120Hz, 20℃) |
    | 泄漏电流 | ≤0.03CV 或 4µA,取较大值 |
    | 损耗角正切(tan δ) | 见下表 |
    | 低温稳定性 | -55°C至+105°C(6.3V至100V),-40°C至+105°C(160V至450V) |
    | 耐久性 | 满足以上指定条件,存储于105°C下1000小时后,满足规定的耐久特性 |
    | 保持时间 | 2000小时至8000小时 |
    | 端子标记 | 白色字母印刷在深棕色套管上 |
    损耗角正切(tan δ)值
    | 额定电压 (V) | tan δ最大值 |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |

    产品特点和优势


    - 小型化和低阻抗:与传统型号相比,UPW系列具有更小的外形尺寸和更低的阻抗,更适合现代紧凑电路板设计。
    - 高可靠性和耐久性:经过严格测试,可以在高温环境下稳定运行,保证了长期使用的可靠性。
    - 宽广的工作温度范围:能够在-55°C到+105°C范围内正常工作,满足不同环境下的应用需求。
    - 符合环保标准:符合RoHS指令(2011/65/EU)要求,绿色环保。

    应用案例和使用建议


    - 开关电源:铝电解电容器CAT.8100H特别适用于开关电源的设计,因为它能够提供稳定的输出并支持长时间运行。
    - 通信设备:在通信基站或路由器中,这些电容器可用于滤波和储能,确保设备稳定运行。
    - 消费电子产品:适用于电视机、游戏机等设备,提高产品性能和用户体验。
    使用建议
    - 在进行焊接时,建议使用低热冲击焊接工艺,以防止热损坏。
    - 对于高温环境应用,建议定期检查电容器的性能,以确保长期稳定性。
    - 在高压应用中,建议选择更高额定电压的产品,以减少故障风险。

    兼容性和支持


    - 兼容性:该电容器与其他品牌的标准引脚和接口兼容,易于集成到现有电路设计中。
    - 技术支持:厂商提供详细的安装指导和技术支持,包括产品选型指南和维护手册,以帮助客户解决各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器漏电 | 确保安装过程中没有短路现象;检查电路是否有过载情况。|
    | 电容器内部气体释放 | 检查压力释放孔是否完好,必要时更换新电容器。 |
    | 电容器阻抗过高 | 确认电容器的额定电压和容量是否匹配实际应用需求。 |

    总结和推荐


    综上所述,铝电解电容器CAT.8100H凭借其独特的特性和广泛的应用领域,在多个行业都有出色的性能表现。由于其具备小型化、低阻抗、高可靠性和长寿命的特点,非常推荐在需要高稳定性和长寿命的应用场合中使用。此外,厂商提供的技术支持和售后服务也使得该产品成为市场上极具竞争力的选择之一。

UPW2A221MHD参数

参数
电容值 220μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 578.5mA@ 120Hz,890mA@ 100kHz
工作寿命 8000h@ 105°C
长*宽*高 16mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPW2A221MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW2A221MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW2A221MHD UPW2A221MHD数据手册

UPW2A221MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
