UVR1E222MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 25V ±20% 25mΩ 2000h@ 85°C 1.55A@ 120Hz,1.7825A@ 10kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: UVR1E222MHD
供应商: nichicon
标准整包数: 800

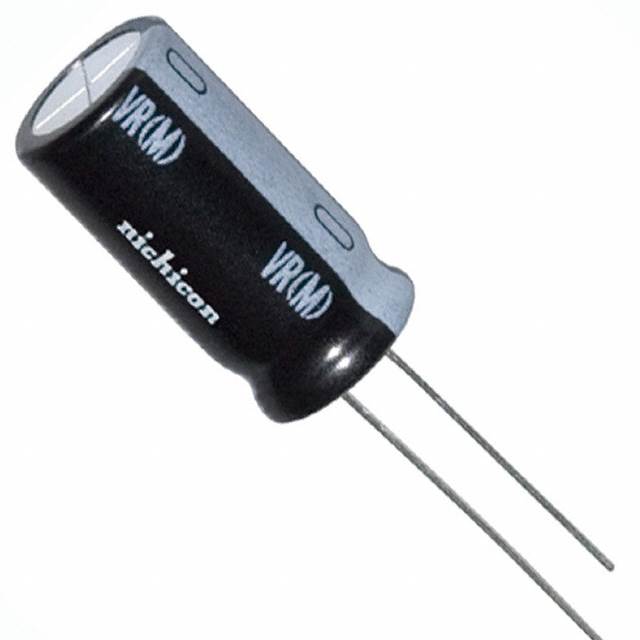

NICHICON 铝电解电容 UVR1E222MHD

UVR1E222MHD概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 技术手册

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 是一种小型径向引脚铝电解电容器,适用于娱乐电子产品。这些电容器符合RoHS指令(2011/65/EU,(EU)2015/863),确保环保安全。

    2. 技术参数


    以下是ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J的关键技术参数:
    - 额定电压范围:6.3 V 至 450 V
    - 额定电容范围:0.47 µF 至 33000 µF
    - 温度范围:-40°C 至 +85°C(6.3V 至 400V),-25°C 至 +85°C(450V)
    - 容差:±20% (120Hz,20°C)
    - 漏电流:
    - 1分钟内:不超过0.03CV 或 4 µA,取较大值
    - 2分钟内:不超过0.01CV 或 3 µA,取较大值
    - 损耗角正切(tan δ):见下表
    - 耐久性测试:在无负载条件下储存1000小时后,恢复到20°C并施加额定电压2000小时,然后在20°C测量其耐久特性。
    - 阻抗比:额定电压为6.3V时最大为5,其他详见下表
    - 应用频率系数:见下表
    | 额定电压(V) | 漏电电流(µA) | 阻抗比(MAX) |
    |
    | 6.3 | ≤4.158 | 5 |
    | 10 | ≤6.6 | 4 |
    | 16 | ≤9.9 | 3 |
    | ... | ... | ... |

    3. 产品特点和优势


    - 小型化设计:适合空间有限的应用场景。
    - 高可靠性:经过严格的耐久性测试,确保长期稳定运行。
    - 宽广的工作电压范围:从6.3V到450V,满足不同应用需求。
    - 环保材料:采用无铅材料,符合RoHS标准。

    4. 应用案例和使用建议


    这些电容器广泛应用于娱乐电子产品中,例如音响系统、电视机和其他消费类电子设备。建议根据实际应用场景选择合适的额定电压和电容值,以确保最佳性能。例如,在大功率音响系统中可以使用较高额定电压的电容器,以应对突发的大电流需求。

    5. 兼容性和支持


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 可以与其他同类电子元器件或设备良好兼容。制造商提供详尽的技术支持,包括安装指南、维护手册和故障排除文档。

    6. 常见问题与解决方案


    - 问题1:电容器在工作时发热严重。
    - 解决方案:检查电路负载是否过大,必要时增加散热措施。
    - 问题2:电容器容量随时间下降。
    - 解决方案:确认电容器是否长时间处于高温环境下,或者是否受到过大的电流冲击。如有需要,更换新的电容器。

    7. 总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J 在设计、可靠性和兼容性方面表现出色,非常适合娱乐电子产品等广泛应用。我们强烈推荐使用此系列电容器以确保设备的稳定运行和长寿命。

UVR1E222MHD参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 25mΩ
纹波电流 1.55A@ 120Hz,1.7825A@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UVR1E222MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1E222MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1E222MHD UVR1E222MHD数据手册

UVR1E222MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
