首页  >  产品百科  >  UVR1H682MRD6

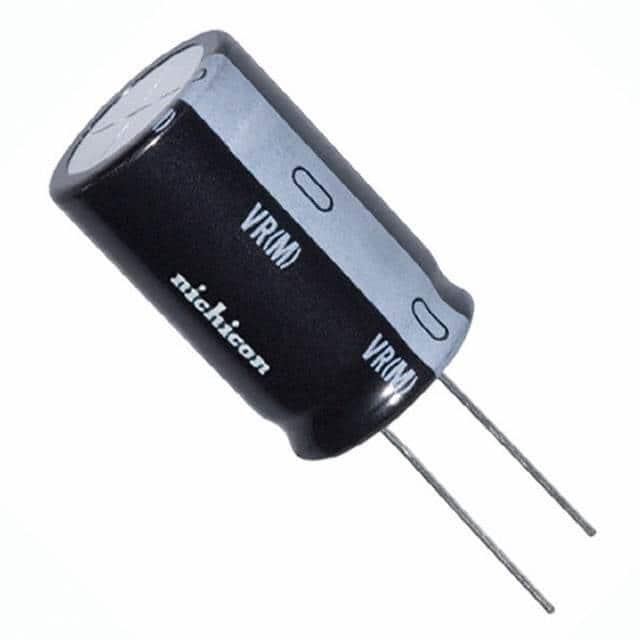

UVR1H682MRD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8mF 50V ±20% 2000h@ 85°C 3.3A@ 120Hz,3.795A@ 10 kHz 通孔安装 25mm*40mm*42mm
供应商型号: 493-1118-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UVR1H682MRD6

UVR1H682MRD6概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是广泛应用于电力系统、音频设备、通信设备和计算机电源等领域的一种重要电子元件。它们具有高容量、低阻抗和良好的频率响应特性。本次介绍的产品型号为 CAT.8100F,属于 UVR 系列的铝电解电容器。UVR 系列以其紧凑的尺寸和卓越的电气特性而著称。

    技术参数


    - 类别温度范围:–40°C 到 +85°C (6.3V 至 400V),–25°C 至 +85°C (450V)
    - 额定电压范围:6.3V 至 450V
    - 额定电容范围:0.1µF 至 33,000µF
    - 电容容差:±20%(120Hz,20°C)
    - 漏电流:施加额定电压 1 分钟后,漏电流不超过 0.03CV 或 4µA,取较大值;施加额定电压 2 分钟后,不超过 0.01CV 或 3µA
    - 损耗角正切(tan δ):6.3V:0.28;10V:0.24;16V:0.20;25V:0.16;35V:0.14;50V:0.12;63V:0.10;100V:0.08;160V 至 315V:0.20;350V 至 450V:0.25
    - 耐久性:存储在 85°C 下无负载 1000 小时,再在 20°C 下施加额定电压 2000 小时后,符合规定值
    - 标记:白色字母标记在黑色套管上
    - 外壳尺寸:φD × L mm(见尺寸表)
    - 铅料:无铅铅线和无铅 PET 套管

    产品特点和优势


    UVR 系列铝电解电容器的主要特点是其小尺寸和高可靠性。相对于其他类似产品,UVR 系列具有更小的尺寸,使得在空间受限的应用中表现出色。此外,这些电容器还具有出色的电气性能,能够在广泛的电压和温度范围内保持稳定的工作状态。其低漏电流和高 tan δ 特性确保了在高频应用中的优异表现。

    应用案例和使用建议


    UVR 系列电容器适用于多种应用场景,如电源转换器、逆变器、工业控制系统和通信设备等。在实际应用中,推荐选择额定电压和电容范围合适的型号,以满足具体需求。例如,在设计高频电路时,可以考虑使用更高额定电压的型号来提高稳定性。此外,为了延长使用寿命,建议将电容器安装在通风良好的位置,并避免长时间过载运行。

    兼容性和支持


    UVR 系列铝电解电容器采用无铅材料制造,符合 RoHS 指令(2011/65/EU),因此与大多数现代电子设备兼容。制造商提供了详细的技术支持和维护服务,用户可通过其官方网站获取更多信息和下载相关技术文档。

    常见问题与解决方案


    - 问题: 在高温环境下使用时,电容器的寿命明显缩短。
    - 解决方案: 适当降低工作电压并保持散热良好,确保电容器处于其额定温度范围内工作。
    - 问题: 高频应用中,电容器的损耗角正切(tan δ)过高。
    - 解决方案: 使用更高额定电压的型号或选择专门用于高频应用的电容器系列。
    - 问题: 电容器出现爆裂现象。
    - 解决方案: 检查是否有过压或过热情况发生,确保正确安装并使用符合要求的电压范围。

    总结和推荐


    UVR 系列铝电解电容器以其紧凑的尺寸、卓越的电气特性和可靠的工作性能,在各种应用中表现出色。通过仔细选择合适的型号并遵循使用建议,可以最大限度地发挥其潜力。综上所述,强烈推荐 UVR 系列铝电解电容器作为高性能和可靠性的首选。
    希望这份技术手册能够帮助您更好地了解 UVR 系列铝电解电容器的特性和应用。如需更多详细信息,建议查阅制造商提供的技术文档。

UVR1H682MRD6参数

参数
电容值 6.8mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 3.3A@ 120Hz,3.795A@ 10 kHz
长*宽*高 25mm*40mm*42mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVR1H682MRD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1H682MRD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1H682MRD6 UVR1H682MRD6数据手册

UVR1H682MRD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7844 ¥ 40.4282
10+ $ 3.303 ¥ 27.6423
180+ $ 2.5082 ¥ 20.9904
540+ $ 2.3398 ¥ 19.581
库存: 719
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.42
直接购买
加入购物车
