首页  >  产品百科  >  UPJ1H470MED

UPJ1H470MED

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 50V ±20% 2000h@ 105°C 195mA@ 120Hz,330mA@ 10kHz 通孔安装 6.3mm*15mm*16mm
供应商型号: CSJ-ST48612702
供应商: 海外现货
标准整包数: 1

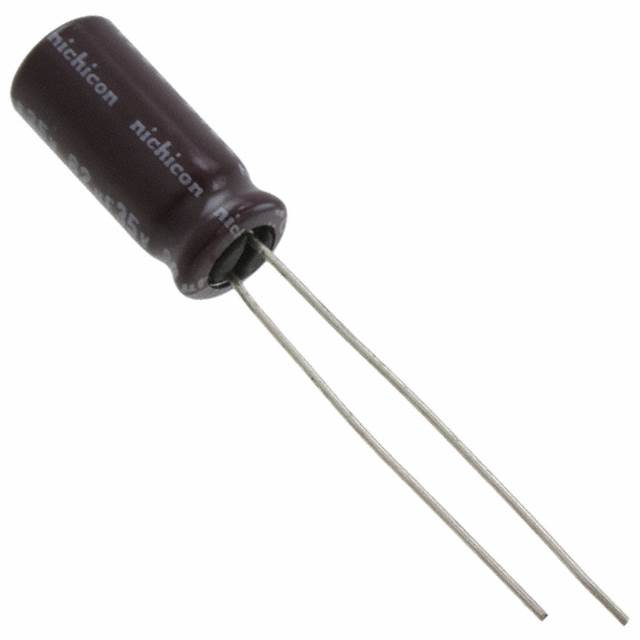

NICHICON 铝电解电容 UPJ1H470MED

UPJ1H470MED概述

    铝电解电容器:UPJ系列

    产品简介


    UPJ 系列铝电解电容器是一款低阻抗、高可靠性的电容器,专为开关电源(Switching Power Supplies)设计。这些电容器具有宽泛的工作电压范围(6.3V至450V),能够覆盖广泛的频率系数,适用于多种工业和消费电子产品中。

    技术参数


    以下是 UPJ 系列铝电解电容器的技术规格:
    | 参数 | 描述 |

    | 额定电容范围 | 1μF 至 15000μF |
    | 额定电压范围 | 6.3V 至 450V |
    | 容量公差 | ±20%(在120Hz、20℃下) |
    | 阻抗范围 | 最大值:在不同温度和频率下的阻抗详见手册内详细表格 |
    | 额定纹波电流 | 随电容大小变化,详见手册内详细表格 |
    | 工作温度范围 | -55℃ 至 +105℃(对于部分型号:-40℃ 至 +105℃ 或 -25℃ 至 +105℃) |
    | 尺寸代码 | 见手册内详细尺寸表格 |

    产品特点和优势


    UPJ 系列铝电解电容器具备以下优势:
    - 低阻抗:可有效减少电路中的功率损耗,提高效率。
    - 高可靠性:能在极端条件下稳定工作,延长使用寿命。
    - 适应性广:适用于广泛的工业和消费电子产品。
    - 符合RoHS标准:环保材料,确保无铅焊接,满足全球法规要求。

    应用案例和使用建议


    UPJ 系列铝电解电容器广泛应用于各类电源模块、逆变器、电池管理系统、工业控制设备等领域。例如,在某品牌的开关电源模块中,UPJ 系列电容器被用来滤波和稳压,有效提升了电源的稳定性和效率。使用建议如下:
    - 选择正确的额定电压和电容值:根据具体应用需求选择合适的工作电压和电容容量,避免过压或欠压情况的发生。
    - 考虑散热设计:由于高纹波电流可能导致电容器内部温度上升,需要合理设计散热系统以保持最佳工作温度。
    - 布局设计:确保电容器布局位置能提供良好的散热路径,并远离热源和高压区域,减少故障率。

    兼容性和支持


    UPJ 系列电容器与多种主流 PCB 设计兼容,可方便集成到现有的系统中。制造商提供全面的技术支持和售后服务,确保客户能够获得满意的解决方案。如有任何疑问或技术支持需求,可联系厂家客服获取帮助。

    常见问题与解决方案


    - Q: 电容器发热严重怎么办?
    - A: 检查电容器周围是否有足够的散热空间,确保通风良好。如果可能,可以添加外部散热片来辅助散热。另外,检查电路设计是否存在过流现象,调整电路参数。
    - Q: 使用过程中电容器失效怎么办?
    - A: 确认安装是否正确,工作条件是否在电容器规格范围内。如仍然存在问题,应联系制造商获取专业建议和支持,可能需要更换新的电容器。

    总结和推荐


    综上所述,UPJ 系列铝电解电容器凭借其卓越的性能、广泛的应用范围和优质的客户服务,成为市场上非常受欢迎的选择。无论是新项目开发还是现有系统的升级,它都能提供可靠而高效的解决方案。强烈推荐在涉及开关电源及其他电力转换应用时选用此系列电容器。

UPJ1H470MED参数

参数
电容值 47μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 195mA@ 120Hz,330mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 6.3mm*15mm*16mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPJ1H470MED厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1H470MED数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1H470MED UPJ1H470MED数据手册

UPJ1H470MED封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2268 ¥ 1.921
库存: 1328
起订量: 219 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.92
