GYB1E331MCW1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 25V ±20% 20mΩ 10000h@ 105°C 2.5A@ 100 kHz,375mA@ 120Hz 贴片安装 10.3mm*10.3mm*11mm
供应商型号: GYB1E331MCW1TR-ND
供应商: Digi-Key
标准整包数: 500

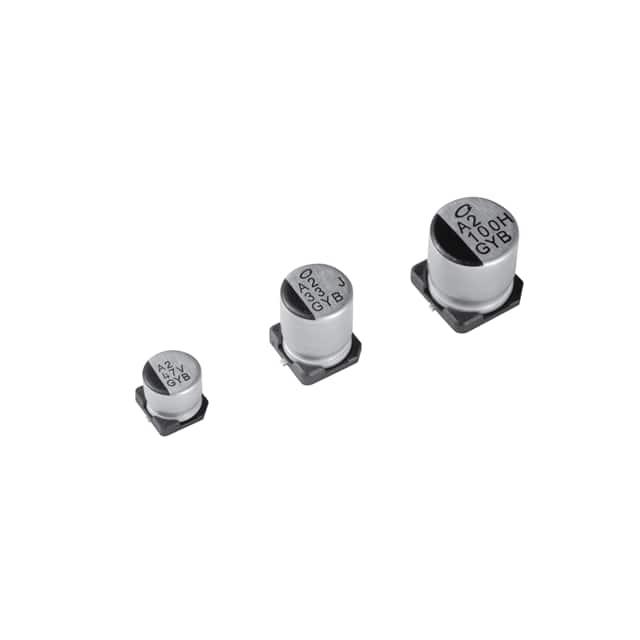

NICHICON 铝电解电容 GYB1E331MCW1GS

GYB1E331MCW1GS概述

    导电聚合物混合铝电解电容器(芯片型,105°C高可靠性GYB)

    产品简介


    导电聚合物混合铝电解电容器是一种高性能电容器,适用于多种电子设备和电路。其主要功能包括低ESR(等效串联电阻)、高纹波电流承载能力和长寿命。这些电容器广泛应用于汽车电子、工业控制、通信设备等领域,以确保系统的稳定运行。

    技术参数


    - 工作温度范围:-55°C 至 +105°C
    - 额定电压范围:25V 至 63V
    - 额定电容范围:10µF 至 330µF
    - 电容容差:±20%(120Hz,20°C)
    - 漏电流:在20°C下施加额定电压两分钟后,漏电流不超过0.01CV(µA)
    - ESR(等效串联电阻):小于等于指定值(100kHz,20°C)
    - 耐热冲击:保持在250°C的热板上30秒后,冷却到20°C仍符合要求

    产品特点和优势


    - 高可靠性:经过长时间高温测试和电压处理,确保长期稳定工作。
    - 低ESR和高纹波电流:提升电路效率和减少发热。
    - 长寿命:在105°C环境下可工作10000小时。
    - 环保合规:符合RoHS指令及最新修订版(2011/65/EU 和 (EU) 2015/863),具备AEC-Q200认证,符合汽车电子标准。

    应用案例和使用建议


    该电容器适用于需高可靠性的电路设计,如汽车电子的电源管理系统、工业控制中的开关电源以及通信设备的滤波电路等。在实际应用中,建议注意散热管理,以避免因过热导致的性能下降。此外,在焊接过程中应严格控制温度,确保焊点的质量和稳定性。

    兼容性和支持


    本产品设计与市面上大多数主流电子设备兼容。厂商提供详细的规格书和指南,包括焊接参数和最小订单量等信息。此外,厂家还提供了全面的技术支持服务,包括产品选型指导、故障排查等。

    常见问题与解决方案


    1. 问题:电容器在高温环境下工作时,电容值发生较大变化。
    - 解决方案:确认所选电容器的温漂特性符合应用需求,选择合适的电容值和类型。
    2. 问题:电容器安装过程中出现焊接不良。
    - 解决方案:遵循厂商提供的焊接工艺规范,确保焊接过程中的温度和时间控制得当。
    3. 问题:电容器在使用中出现漏电流过大。
    - 解决方案:检查电路设计,确保所有连接正确无误;同时,确认选用的电容器型号符合应用要求。

    总结和推荐


    总体而言,导电聚合物混合铝电解电容器是一款高度可靠的电子元器件,具备优良的性能参数和广泛的适用范围。特别是其高可靠性、低ESR和长寿命等特点,使其成为众多应用场景中的优选组件。因此,我们强烈推荐在需要高性能电容器的设计项目中使用该产品。

GYB1E331MCW1GS参数

参数
电容值 330μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 20mΩ
工作寿命 10000h@ 105°C
纹波电流 2.5A@ 100 kHz,375mA@ 120Hz
长*宽*高 10.3mm*10.3mm*11mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

GYB1E331MCW1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYB1E331MCW1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON GYB1E331MCW1GS GYB1E331MCW1GS数据手册

GYB1E331MCW1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.7483 ¥ 6.262
1000+ $ 0.7001 ¥ 5.8592
1500+ $ 0.6749 ¥ 5.6483
2500+ $ 0.6459 ¥ 5.4057
3500+ $ 0.6284 ¥ 5.2587
5000+ $ 0.611 ¥ 5.1133
12500+ $ 0.5715 ¥ 4.7831
库存: 4000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3131
