UPW1E471MPD6TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 25V ±20% 3000h@ 105°C 746.25mA@ 120Hz,995mA@ 100kHz 通孔安装 8mm*20mm*22mm
供应商型号: 1818632
供应商: 海外现货
标准整包数: 1

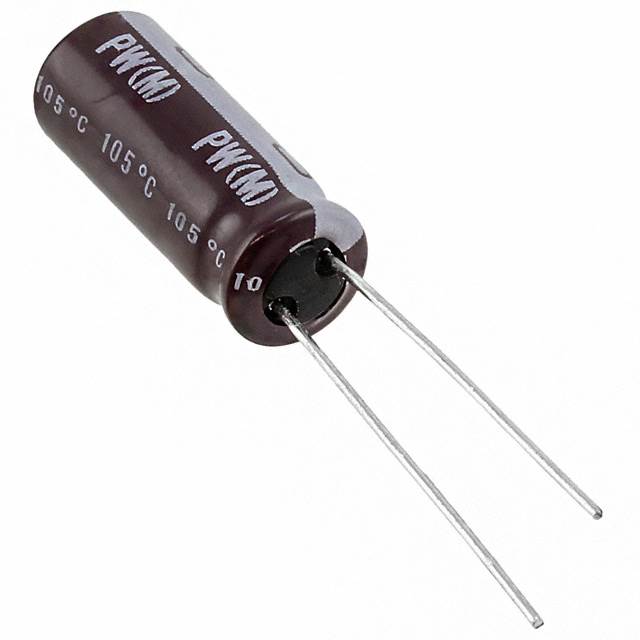

NICHICON 铝电解电容 UPW1E471MPD6TD

UPW1E471MPD6TD概述

    铝电解电容器:UPW 系列技术手册解析

    1. 产品简介


    铝电解电容器是一种广泛应用于电力电子领域的关键电子元件,以其高容量和低成本著称。UPW 系列是小型化、低阻抗且高可靠性的电容器,特别适用于开关电源供电系统。相较于其他型号,UPW 系列拥有更小的外形尺寸和更低的阻抗,在性能上具有显著的优势。它能够承受高达 8000 小时的工作时间,确保了其在恶劣环境下的可靠性。UPW 系列电容器符合 RoHS 指令和 AEC-Q200 标准,具有广泛的容值范围,适应各种需求。

    2. 技术参数


    | 参数 | 规格 |

    | 类型 | 铝电解电容器 |
    | 额定电压 | 6.3V 至 450V |
    | 容量范围 | 0.47µF 至 15000µF |
    | 温度范围 | –55 至 +105℃(6.3-100V),–40 至 +105℃(160-450V),–25 至 +105℃(450V) |
    | 最大损耗角正切 (tan δ) | ≤0.25 (20℃/120Hz) |
    | 泄漏电流 | ≤0.04CV+100µA (额定电压下,20℃) |
    | 寿命 | 高达 8000 小时(根据温度和电压调整) |

    3. 产品特点和优势


    UPW 系列电容器以其以下特点在市场上脱颖而出:
    - 小型化设计:与同类产品相比,UPW 系列具备更小的体积,适用于紧凑型电路板设计。
    - 低阻抗特性:适合高频应用场合,提升电路的整体效率。
    - 高可靠性:优异的温度适应性和长寿命设计确保了长期稳定运行。
    - 环保合规性:符合 RoHS 和 AEC-Q200 标准,满足全球市场对环保的要求。

    4. 应用案例和使用建议


    UPW 系列电容器广泛应用于开关电源、通信设备及消费类电子产品中。例如,在开关电源中,其低阻抗和高频响应能力可以有效减少纹波电流,提高输出稳定性。使用时建议优先考虑散热设计,特别是在高温环境下,可搭配适当的散热片以延长使用寿命。

    5. 兼容性和支持


    UPW 系列电容器与其他主流 PCB 设计兼容良好,可直接替换现有设计中的相似型号。制造商提供全面的技术支持,包括产品选型指导、安装手册和技术咨询服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流偏高 | 确保电容器安装方向正确,避免过热环境。 |
    | 输出纹波过大 | 检查电容器的额定值是否匹配电路需求,适当增加并联电容。 |
    | 寿命不足 | 调整工作电压至推荐范围内,改善散热条件。 |

    7. 总结和推荐


    UPW 系列电容器凭借其紧凑的设计、优异的性能和可靠性,成为开关电源及其他高压应用的理想选择。对于需要高性能电容器的应用场景,强烈推荐使用此系列。无论是从产品质量还是技术支持来看,UPW 系列都值得信赖。
    推荐指数:★★★★★

UPW1E471MPD6TD参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 746.25mA@ 120Hz,995mA@ 100kHz
长*宽*高 8mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UPW1E471MPD6TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1E471MPD6TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1E471MPD6TD UPW1E471MPD6TD数据手册

UPW1E471MPD6TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
