首页  >  产品百科  >  UCQ1C100MCL1GB

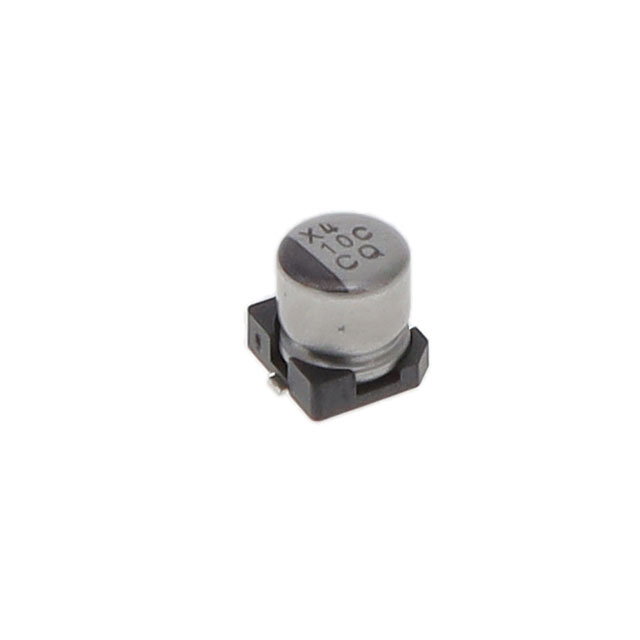

UCQ1C100MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 16V ±20% 1000h@ 105°C 15mA@ 120Hz,22.5mA@ 10kHz 贴片安装 4.3mm*4.3mm*4.6mm
供应商型号: UCQ1C100MCL1GB
供应商: nichicon
标准整包数: 2000
NICHICON 铝电解电容 UCQ1C100MCL1GB

UCQ1C100MCL1GB概述

    # 铝电解电容器技术手册:CAT.8100M

    产品简介


    CAT.8100M系列铝电解电容器是一款专为宽温度范围设计的高性能芯片型电容器。它适用于自动贴装设备,并采用载体带包装。此系列产品符合RoHS指令(2011/65/EU和(EU)2015/863),并通过了AEC-Q200认证,确保其在汽车和工业应用中的高可靠性。CAT.8100M主要用于音频设备和其他需要宽温操作的应用领域。
    主要功能
    - 宽广的工作温度范围:-55°C至+105°C。
    - 高耐久性与低阻抗特性。
    - 支持自动贴片机载带式供应。
    - 符合环保要求,无铅且RoHS兼容。
    应用领域
    - 音频设备。
    - 汽车电子。
    - 工业控制设备。
    - 电源管理模块。

    技术参数


    | 参数名称 | 值 |

    | 温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 10V 至 35V |
    | 额定电容范围 | 4.7µF 至 680µF |
    | 电容误差 | ±20% |
    | 泄漏电流 | ≤0.01CV 或 3µA,取较大者 |
    | 失角正切(tan δ) | ≤0.26 |
    | 低温稳定性 | ≤10%初始值变化 |
    | 耐久性测试 | 2000小时(1000小时对于4.5L型号) |
    | 货架寿命 | 不适用 |
    | 焊接热冲击抗性 | 通过标准测试 |

    产品特点和优势


    特点
    - 宽温操作:能够在极端环境下保持稳定性能。
    - 自动贴装兼容性:便于现代化生产线集成。
    - 环保设计:符合国际环保标准,减少对环境的影响。
    - 高可靠性:通过严格的AEC-Q200认证。
    优势
    - 在音频设备中提供出色的音质表现。
    - 增强了设备的整体可靠性和寿命。
    - 易于安装和维护,降低了成本。

    应用案例和使用建议


    应用案例
    - 汽车音响系统:由于其宽温特性,非常适合车内复杂的温度条件。
    - 工业自动化控制器:能够承受恶劣的工作环境。
    使用建议
    - 在选择具体型号时,需根据实际应用所需的电压、电容值来决定。
    - 确保正确的焊接工艺以避免损坏。
    - 定期检查设备运行状态,及时更换老化部件。

    兼容性和支持


    兼容性
    - CAT.8100M系列电容器可与其他主流品牌的同类产品互换使用。
    - 具体替换型号可通过制造商技术支持获取。
    支持和服务
    - 提供详尽的产品文档和技术资料。
    - 拥有专业的客户服务团队,随时解答用户疑问。
    - 定期开展技术培训,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查电路连接是否正确,必要时重新焊接 |
    | 工作温度超出规定范围 | 调整工作环境温度 |
    | 设备启动异常 | 确认所有组件均安装到位 |

    总结和推荐


    CAT.8100M系列铝电解电容器以其卓越的性能、广泛的适用性和强大的支持网络,在市场上占据了一席之地。无论是汽车、消费电子产品还是工业应用,这一系列产品都能满足不同层次的需求。鉴于其良好的性价比和可靠性,我们强烈推荐这款产品给寻求高效能电容器解决方案的用户。如果您正在寻找一款既强大又灵活的电容器,CAT.8100M将是您的理想之选。

UCQ1C100MCL1GB参数

参数
电容值 10μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 15mA@ 120Hz,22.5mA@ 10kHz
工作寿命 1000h@ 105°C
长*宽*高 4.3mm*4.3mm*4.6mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UCQ1C100MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCQ1C100MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCQ1C100MCL1GB UCQ1C100MCL1GB数据手册

UCQ1C100MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.6527
10000+ ¥ 0.6244
20000+ ¥ 0.596
库存: 200000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1305.4
