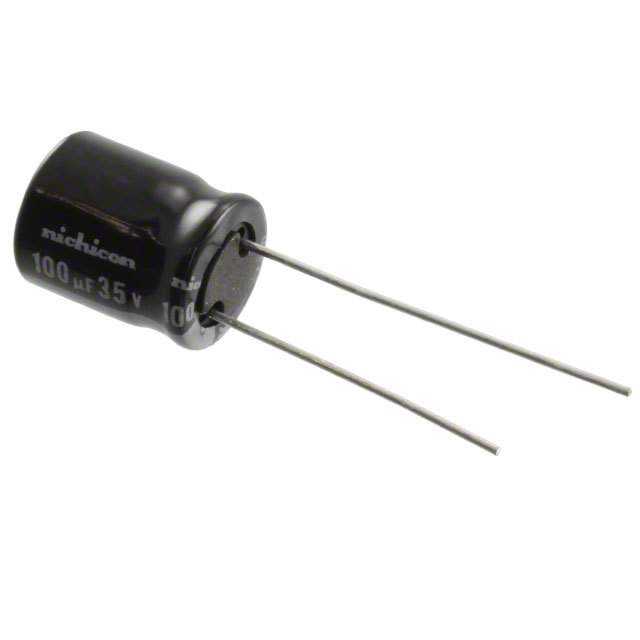

UKL1V101KPDANA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±10% 1000h@ 105°C 300mA@ 120Hz,450mA@ 10kHz 通孔安装 10mm*12.5mm*13.5mm
供应商型号: 493-14493-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UKL1V101KPDANA

UKL1V101KPDANA概述

    铝电解电容器(UKL低漏电流系列)

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的关键组件之一。其中,UKL系列属于低漏电流标准系列,适用于多种应用场景。该系列不仅符合RoHS指令(2011/65/EU及欧盟2015/863)的要求,且采用径向引线型设计。UKL系列具有极高的可靠性和稳定性,使其在电源管理、通讯设备、工业自动化等领域发挥着重要作用。

    技术参数


    - 温度范围:-40°C 到 +85°C;如需在-40°C至+105°C条件下工作,可按特殊要求定制。
    - 额定电压范围:6.3V 至 100V。
    - 额定电容范围:1.5μF 至 10000μF。
    - 电容容差:±20% (M), ±10% (K) (120Hz,20°C)。
    - 漏电流:1分钟内(10×12.5 mm或更小),或2分钟内(10×16 mm或更大)施加额定电压后,漏电流不超过0.002CV或0.2 μA,以较大者为准。
    - 损耗角正切(tan δ):≤15% 的初始值。
    - 低温稳定性:施加额定电压2000小时(85°C)或1000小时(105°C)后,满足上述耐久性特征指标。
    - 端子配置:白色标记印刷在黑色套管上。

    产品特点和优势


    UKL系列的显著特点是其低漏电流特性,这对延长设备寿命至关重要。该系列具备出色的稳定性和可靠性,在恶劣的工作环境下也能保持良好的性能。此外,其宽泛的电压和电容范围使得其在各类应用中表现优异,无论是小型消费电子产品还是大型工业设备,都能找到合适的型号。

    应用案例和使用建议


    UKL系列铝电解电容器因其出色的性能,在开关电源、变频器、通信设备及汽车电子等领域广泛应用。对于需要高稳定性和长寿命的应用场合,选择该系列电容器是一个理想的选择。使用时建议根据具体工作条件,选择适合的电容容量和额定电压等级,同时注意散热问题,以保证最佳的工作状态。

    兼容性和支持


    UKL系列电容器与市场上大多数主流电子设备兼容,便于集成到现有的电路系统中。制造商提供了详尽的技术支持文档和售后服务,确保用户能够顺利使用该产品并解决问题。

    常见问题与解决方案


    1. Q: 电容出现漏电流过大的情况如何解决?
    A: 检查是否超出了额定工作条件范围,如温度、电压等。如果超出,则调整至额定范围内,必要时更换更大容量的电容器。
    2. Q: 电容器工作时发热严重怎么办?
    A: 适当增加散热措施,例如增加散热片或改善散热环境,以避免因过热导致的性能下降或损坏。
    3. Q: 如何正确存储电容器?
    A: 存放在干燥、通风的环境中,避免阳光直射,防止水分侵蚀。长期存放时应在低温环境下,通常为85°C。

    总结和推荐


    综上所述,UKL低漏电流系列铝电解电容器以其卓越的性能、广泛的适用性和良好的技术支持在市场上脱颖而出。它在电源管理和信号处理方面的优异表现,使它成为众多应用领域的理想选择。强烈推荐在需要高可靠性和稳定性的情况下选用此系列产品。

UKL1V101KPDANA参数

参数
电容值 100μF
额定电压 35V
容差 ±10%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 300mA@ 120Hz,450mA@ 10kHz
长*宽*高 10mm*12.5mm*13.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UKL1V101KPDANA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UKL1V101KPDANA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UKL1V101KPDANA UKL1V101KPDANA数据手册

UKL1V101KPDANA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.4342 ¥ 3.6687
100+ $ 0.2871 ¥ 2.3797
500+ $ 0.235 ¥ 1.9477
1000+ $ 0.2189 ¥ 1.8143
3000+ $ 0.199 ¥ 1.6494
5000+ $ 0.1917 ¥ 1.5885
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
