首页  >  产品百科  >  UUX1A221MNL1GS

UUX1A221MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 10V ±20% 2000h@ 105°C 173mA@ 120Hz,224.9mA@ 10kHz 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 647-UUX1A221MNL1GS
供应商: Mouser
标准整包数: 1

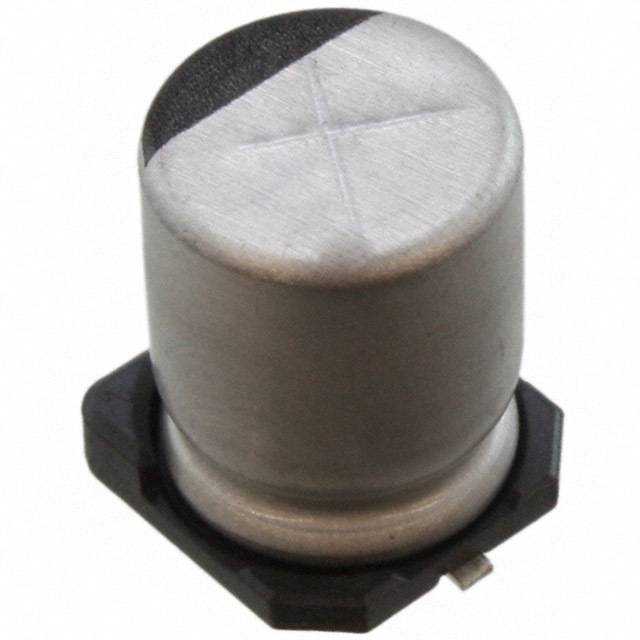

NICHICON 铝电解电容 UUX1A221MNL1GS

UUX1A221MNL1GS概述

    铝电解电容器(型号CAT.8100H)技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用于各种电路中的电子元器件。该型号为CAT.8100H的铝电解电容器具有紧凑的体积和优异的性能,特别适用于高密度PC板上的表面安装。它能够承受从-55°C到+105°C的宽温度范围,确保在极端环境下也能稳定运行。此外,这款电容器符合RoHS指令和AEC-Q200标准,是自动化生产线的理想选择。

    2. 技术参数


    | 参数 | 值 |

    | 产品类型 | UUX 芯片型铝电解电容器 |
    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 400V |
    | 额定电容范围 | 1µF 至 1000µF |
    | 电容容差 | ±20% (120Hz, 20°C) |
    | 泄漏电流 | 小于初始指定值 |
    | 损耗角正切(tan δ) | 0.08 至 0.22 |
    | 通孔安装尺寸 | φ6.3mm 或 φ8mm |
    | 端子标记 | 正极/负极 |
    | 包装规格 | 载带包装 |

    3. 产品特点和优势


    - 宽温范围:从-55°C至+105°C,适用于各种严苛环境。
    - 高可靠性:AEC-Q200认证,保证高标准的质量和稳定性。
    - 自动化兼容:可与自动贴片机配合使用,提升生产效率。
    - 环保材料:符合RoHS指令,无铅化生产,安全环保。

    4. 应用案例和使用建议


    应用案例
    该型号电容器广泛应用于汽车电子、工业控制、通信设备等领域。特别是在电动汽车的电池管理系统、发动机控制单元(ECU)、电源逆变器等关键部位,其宽温度范围和高可靠性使其成为理想选择。
    使用建议
    - 在选择电容器时,确保其额定电压和电容值满足具体应用需求。
    - 考虑工作环境的温度变化,以保证电容器的正常运行。
    - 对于高C/V比的产品,建议参考型号为UUJ的产品,以获取更高的性能。

    5. 兼容性和支持


    - 兼容性:该电容器可以与常见的自动贴片机配合使用,确保高效的生产流程。
    - 支持和维护:如有需要,厂商提供详细的指导和支持文档,包括最小订购量和封装规格等信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容器损坏 | 检查安装过程中是否有过度应力,确认正确的安装方向。 |
    | 工作时出现异常发热 | 确认散热条件良好,检查电路是否存在过流现象。 |
    | 长期存储导致性能下降 | 存储时避免高温和潮湿环境,定期进行检测和维护。 |

    7. 总结和推荐


    综合评估:
    - 主要优点:宽温范围、高可靠性、自动化兼容、符合环保要求。
    - 推荐使用:鉴于其在恶劣环境下的出色表现和广泛的适用性,推荐在需要高稳定性和可靠性的场合使用该型号电容器。
    总之,该型号电容器凭借其卓越的性能和广泛的适用性,在众多应用中展现出色的表现。无论是对于新设计还是替换现有解决方案,都是一个值得信赖的选择。

UUX1A221MNL1GS参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 173mA@ 120Hz,224.9mA@ 10kHz
长*宽*高 8.3mm*8.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UUX1A221MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUX1A221MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUX1A221MNL1GS UUX1A221MNL1GS数据手册

UUX1A221MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2475
10+ $ 0.3013 ¥ 2.546
100+ $ 0.2714 ¥ 2.2933
500+ $ 0.2041 ¥ 1.7248
1000+ $ 0.1793 ¥ 1.5149
2500+ $ 0.1642 ¥ 1.3872
5000+ $ 0.1588 ¥ 1.3415
10000+ $ 0.1418 ¥ 1.1978
25000+ $ 0.1355 ¥ 1.1446
库存: 1266
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.24
