首页  >  产品百科  >  UHD1A471MPD1TD

UHD1A471MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 10V ±20% 3000h@ 105°C 570mA@ 120Hz,760mA@ 100kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 647-UHD1A471MPD1TD
供应商: Mouser
标准整包数: 1

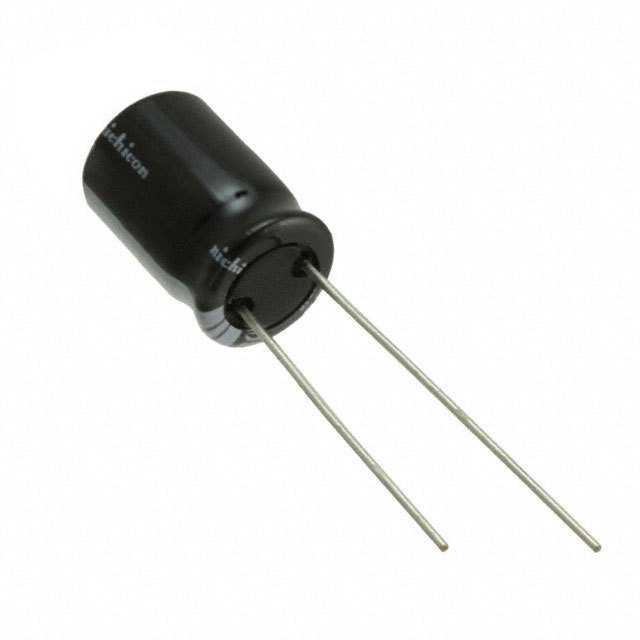

NICHICON 铝电解电容 UHD1A471MPD1TD

UHD1A471MPD1TD概述

    # 铝电解电容器 CAT.8100H UHD 技术手册

    产品简介


    铝电解电容器 CAT.8100H UHD 是一款高性能的电容器,专为高纹波电流和低阻抗设计。它采用径向引线设计,具备较小的体积和较大的容量范围,适用于多种电子产品中需要高效能电容的场合。产品符合RoHS指令(2011/65/EU),并得到了日本可靠性电子元件中心的认可。

    技术参数


    规格与尺寸
    | 尺寸规格 | 额定电压范围 | 额定电容范围 | 容量公差 | 漏电流 | tanδ(最大值) | 低温稳定性 | 寿命 | 标记方式 |
    |
    | –40 to +105°C | 6.3 to 50V | 22 to 6800µF | ± 20% | 应用额定电压后 2分钟内泄漏电流不大于 0.01CV 或 3µA | 最大值视频率和温度而定 | –25°C / +20°C / –40°C / +20°C | 在特定条件下的使用寿命 | 黑色套管上白色打印 |
    性能指标
    - 阻抗比 (ZT / Z20): 在不同额定电压下最大阻抗比均为 2
    - 纹波电流: 105°C / 100kHz 时的最大纹波电流
    - 电容变化: 泄漏电流和电容变化均需符合规定要求
    尺寸表
    请参见手册第20页、21页、22页关于形成或包装产品的具体规格。
    订单数量
    最小订单数量请参见手册第4页。
    引脚编码系统
    引脚编码系统遵循特定格式,具体详见手册。

    产品特点和优势


    1. 高纹波电流处理能力: UHD系列具备出色的高纹波电流处理能力,特别适合需要大量纹波电流的高频电路。
    2. 低阻抗设计: 该系列电容器在高频范围内具有较低的阻抗,有助于提升电路的整体性能。
    3. 紧凑型设计: 较小的尺寸使其易于集成到各种电路板设计中,提高空间利用率。
    4. 环境友好: 符合RoHS指令,且通过日本可靠性电子元件中心的认证,确保其环保和高品质。
    5. 广泛的额定电压和容量范围: 适合多种不同的应用需求,提供极大的灵活性。

    应用案例和使用建议


    应用案例
    - 电源模块: 高频开关电源中,CAT.8100H UHD 可以有效滤除纹波,提高电源的稳定性。
    - 变频器: 在变频器中,可以有效地稳定电压和减少电磁干扰。
    - 通信设备: 高频电路中,用于滤波和耦合。
    使用建议
    - 正确选择容量和电压: 确保所选电容器的容量和电压等级满足实际应用需求。
    - 注意散热: 虽然该电容器允许较高的纹波电流,但过高的温升会影响寿命,建议合理布置散热措施。
    - 遵守组装规范: 确保按照制造商的建议进行安装,避免不当操作导致损坏。

    兼容性和支持


    - 兼容性: 本产品与多数常见的电子元件和设备兼容,但具体需参考相关数据手册。
    - 支持与维护: 厂商提供全面的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    1. 电容器发热严重:
    - 解决方法:检查散热设计,增加散热片或改进散热通道。
    2. 电容值漂移:
    - 解决方法:确认电容器未超负荷工作,并确保电路设计符合规范。
    3. 电路噪音过大:
    - 解决方法:检查其他可能的干扰源,如电源供应质量,或更换更高质量的电容器。

    总结和推荐


    综上所述,CAT.8100H UHD 系列铝电解电容器凭借其高纹波电流处理能力和低阻抗设计,在多种应用场景中表现出色。其环保设计和卓越性能使其成为众多电子产品设计的理想选择。建议在高要求的应用场景中优先考虑该系列产品。

UHD1A471MPD1TD参数

参数
电容值 470μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 570mA@ 120Hz,760mA@ 100kHz
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UHD1A471MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHD1A471MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHD1A471MPD1TD UHD1A471MPD1TD数据手册

UHD1A471MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2093 ¥ 1.7686
100+ $ 0.1875 ¥ 1.584
500+ $ 0.143 ¥ 1.2084
1000+ $ 0.1274 ¥ 1.0769
2000+ $ 0.1037 ¥ 0.8761
10000+ $ 0.1004 ¥ 0.8487
25000+ $ 0.0903 ¥ 0.763
50000+ $ 0.0851 ¥ 0.7187
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
