UCV1E102MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 25V ±20% 2000h@ 105°C 1.19A@ 100kHz,595mA@ 120Hz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: UCV1E102MNL1GS
供应商: nichicon
标准整包数: 500

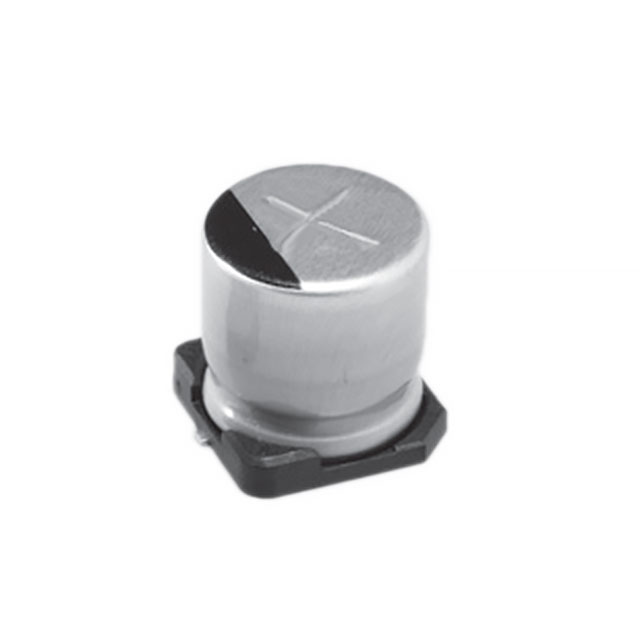

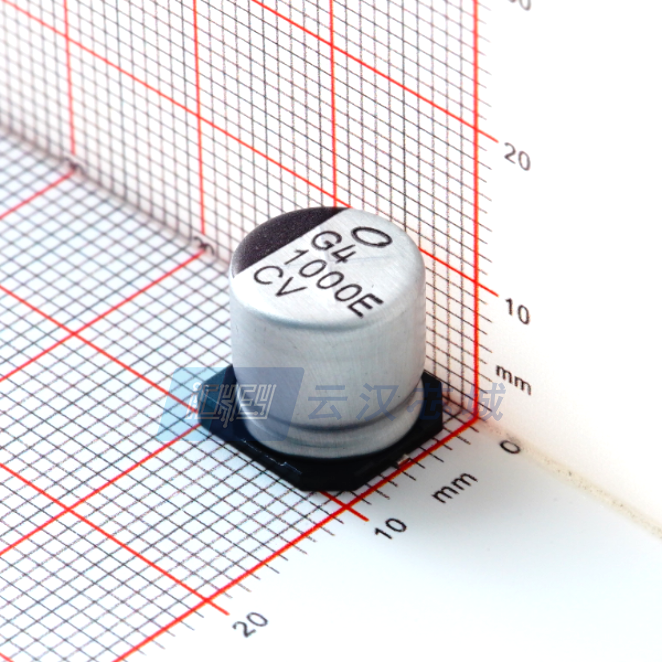

NICHICON 铝电解电容 UCV1E102MNL1GS

UCV1E102MNL1GS概述

    铝电解电容器——低阻抗型

    产品简介


    本产品为铝电解电容器,专门设计用于高可靠性和长寿命的应用场合。主要类型为低阻抗型,适用于自动装配机载带喂料,并符合RoHS指令(2011/65/EU)。这些电容器具有非常广泛的适用范围,可广泛应用于消费电子、工业自动化、通信设备、医疗仪器等领域。

    技术参数


    - 工作温度范围: –55°C 至 +105°C
    - 额定电压范围: 16 V 至 35 V
    - 额定电容范围: 220 µF 至 1500 µF
    - 电容容差: ±20%
    - 泄漏电流: 应用额定电压2分钟后,泄漏电流不超过0.01CV (μA)
    - 损耗角正切(tan δ): 在120Hz下最大值
    - 耐久性测试: 在无负载条件下储存105°C下1000小时,然后在20°C下进行电压处理后符合要求
    - 焊接热稳定性: 在250°C的平板上保持30秒后,去除并恢复至20°C后仍满足特性要求
    - 容差变化:
    - 温度变化:-25°C / +20°C, -40°C / +20°C, -55°C / +20°C
    - 阻抗比:最大值 ZT / Z20
    - 最大损耗角正切(tan δ): 在不同频率下的最大值
    - 最大阻抗: 不同尺寸下的最大阻抗(Ω)

    产品特点和优势


    - 低阻抗: 低阻抗的设计使得这些电容器在高频应用中表现出色,减少能量损耗,提高效率。
    - 宽工作温度范围: 能够在极端环境下稳定运行,适用于各种严苛的工作条件。
    - 高可靠性: 符合严格的测试标准,保证长期使用的可靠性。
    - 易于安装: 适用于自动装配机载带喂料,提升生产效率。

    应用案例和使用建议


    - 应用案例: 这些电容器广泛应用于通信设备、消费电子、汽车电子等领域,例如无线路由器、智能电视、电动汽车的电池管理系统等。
    - 使用建议: 在设计电路时,应考虑实际工作环境的温度范围,并选择适合的电容值和电压等级以确保最佳性能。对于高频电路,可以优先考虑使用大容量电容器来降低阻抗。

    兼容性和支持


    - 兼容性: 可以与其他标准电子元器件一起使用,无需特别调整电路设计。
    - 支持: 厂商提供全面的技术支持和售后服务,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    - 问题1: 安装过程中出现电容损坏。
    - 解决方案: 检查装配线上的机械损伤,确保正确安装。
    - 问题2: 电容器在高温环境下性能下降。
    - 解决方案: 选择高温范围内性能更好的电容器型号。
    - 问题3: 电容器使用寿命短。
    - 解决方案: 确保电容器工作在规定的电压和温度范围内,并定期检查维护。

    总结和推荐


    这些低阻抗型铝电解电容器以其出色的性能和高可靠性,在多种应用场景中表现优异。它们非常适合需要高可靠性和宽温范围的应用。强烈推荐在各种关键应用中使用这些电容器,以确保系统的稳定性和性能。

UCV1E102MNL1GS参数

参数
电容值 1mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.19A@ 100kHz,595mA@ 120Hz
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCV1E102MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCV1E102MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCV1E102MNL1GS UCV1E102MNL1GS数据手册

UCV1E102MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 3.2408
2500+ ¥ 3.0999
5000+ ¥ 2.959
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1620.4
