首页  >  产品百科  >  UPM1H152MHD6

UPM1H152MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 50V ±20% 5000h@ 105°C 2.1A@ 120Hz,2.34A@ 10 kHz 通孔安装 18mm*31.5mm*33.5mm
供应商型号: UA-UPM1H152MHD6
供应商: 海外现货
标准整包数: 50

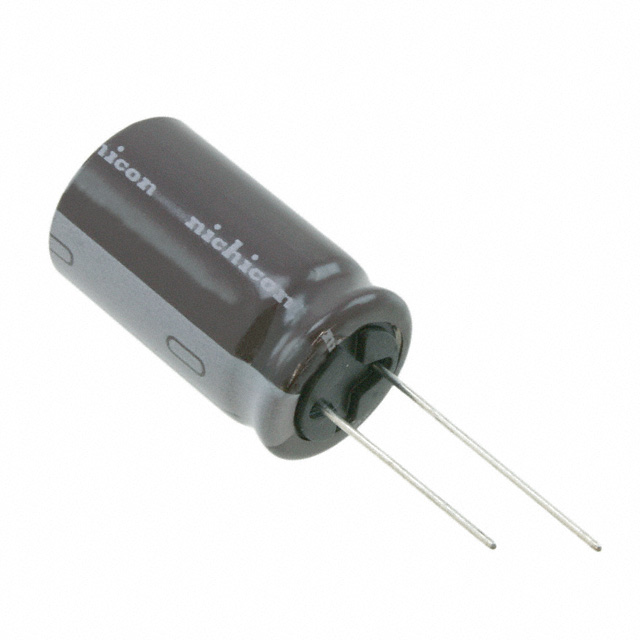

NICHICON 铝电解电容 UPM1H152MHD6

UPM1H152MHD6概述

    铝电解电容器技术手册

    1. 产品简介


    铝电解电容器是一种广泛应用在各种电子设备中的关键元器件,以其高容量和相对较低的成本而著称。本产品系列提供广泛的容值范围(从1µF到15000µF)和电压等级(从6.3V到450V),适用于各种不同的应用场景。这类电容器主要用于平滑整流电路、滤波、耦合和去耦等功能。

    2. 技术参数


    以下是主要的技术参数和规格:
    - 额定电压:6.3V 至 450V。
    - 额定电容:1µF 至 15000µF。
    - 容差:±20%。
    - 工作温度范围:
    - -55°C 至 +105°C(6.3V至100V)
    - -40°C 至 +105°C(160V 至 400V)
    - -25°C 至 +105°C(450V)
    - 损耗角正切(tan δ):最大为0.08(参见具体电压下的数据表)。
    - 泄露电流:见下表。
    - 阻抗:参见阻抗表(MAX.)。

    3. 产品特点和优势


    - 高可靠性:产品经过5000小时的负载寿命测试,能在+105°C条件下稳定工作。
    - 小尺寸:有多种低轮廓型号,适用于空间受限的应用。
    - 无铅材料:采用无铅焊线和PET套管,符合RoHS标准。
    - 频率系数:不同频段下的频率系数见表。

    4. 应用案例和使用建议


    - 电源滤波:在电源设计中,铝电解电容器可用于滤波电路,提高电源质量。
    - 去耦应用:在IC供电电路中,可以用来消除电源噪声。
    - 音频耦合:在音响系统中,用于音频信号耦合和隔直。
    - 使用建议:选择合适的额定电压和电容值来匹配实际应用需求,注意避免超负荷运行。

    5. 兼容性和支持


    - 兼容性:铝电解电容器可与其他电子元器件(如电阻、二极管等)配合使用,广泛适用于各种电路板设计。
    - 支持:厂商提供详细的规格表和应用指南,确保用户能准确理解和应用产品。

    6. 常见问题与解决方案


    - 问题1:电容器泄露电流过大。
    - 解决办法:检查是否超出额定电压或过热,更换额定参数合适的电容器。
    - 问题2:电容器失效。
    - 解决办法:确保正确的安装和接线方式,考虑散热措施。

    7. 总结和推荐


    铝电解电容器凭借其高容量、成本效益和良好的性能表现,在众多电子设备中具有广泛的应用前景。通过遵循上述使用建议和注意事项,用户可以充分发挥其性能优势。强烈推荐在各类电源管理和信号处理应用中使用本产品。

UPM1H152MHD6参数

参数
电容值 1.5mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 2.1A@ 120Hz,2.34A@ 10 kHz
工作寿命 5000h@ 105°C
长*宽*高 18mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPM1H152MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1H152MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1H152MHD6 UPM1H152MHD6数据手册

UPM1H152MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.5 ¥ 4.19
500+ $ 0.4713 ¥ 3.9491
1350+ $ 0.43 ¥ 3.6034
库存: 3600
起订量: 300 增量: 50
交货地:
最小起订量为:300
合计: ¥ 1257
直接购买
加入购物车
