UPW1V681MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 35V ±20% 7000h@ 105°C 1.245A@ 120Hz,1.66A@ 100 kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: 1854020
供应商: 海外现货
标准整包数: 1

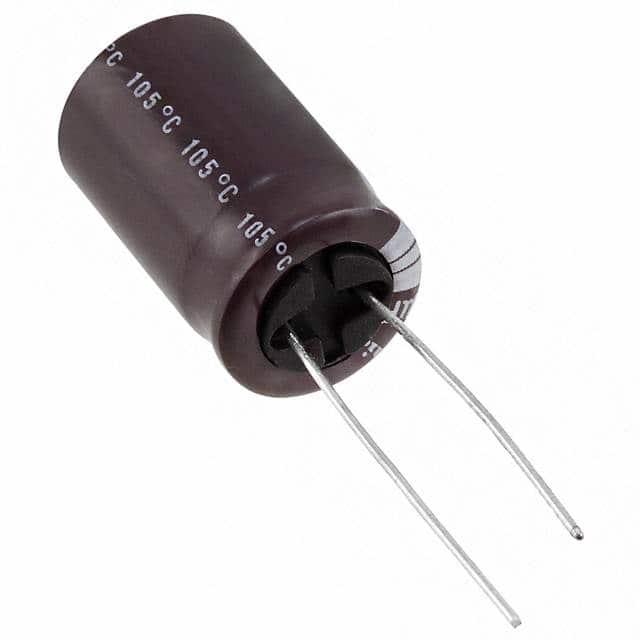

NICHICON 铝电解电容 UPW1V681MHD1TO

UPW1V681MHD1TO概述

    铝电解电容器:UPW型

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的电容器。本文重点介绍UPW型铝电解电容器,它们以其较小的尺寸、低阻抗及高可靠性著称。这些电容器特别适用于开关电源和其他电力电子系统。UPW型电容器提供了一种比传统型号(如UPM)更紧凑、阻抗更低的选择。在高达8000小时的工作时间中,这些电容器展示了优异的耐久性和可靠性。

    技术参数


    UPW型铝电解电容器的技术参数如下:
    - 额定电压范围:6.3 V 到 450 V
    - 额定电容范围:0.47 µF 至 15000 µF
    - 温度范围:额定电压为6.3 V到100 V时为-55°C至+105°C;额定电压为160 V到450 V时为-40°C至+105°C;额定电压为450 V时为-25°C至+105°C
    - 泄漏电流:根据电容器容量的不同而变化
    - 损耗角正切(tan δ):最大值在不同电压下有所不同,最高可达0.25
    - 低温稳定性:在低温度下的稳定性表现良好
    - 耐久性:符合相关标准
    - 使用寿命:长时间存放和温度变化下的性能稳定
    - 标记:使用白色标记在深棕色套管上

    产品特点和优势


    - 小尺寸:相较于同类产品,UPW型电容器具有更小的尺寸。
    - 低阻抗:具备较低的内部阻抗,使得在高频应用中表现出色。
    - 高可靠性:能够在严苛的工作环境中持续运行,例如在8000小时连续工作条件下。
    - 广泛的应用范围:支持从低电压到高电压的多种应用场景。

    应用案例和使用建议


    - 开关电源:由于其低阻抗特性,非常适合用于开关电源设计中,能够有效减少电路中的能量损失。
    - 电力电子系统:可用于电力电子系统的滤波和平滑处理。
    - 使用建议:建议根据具体应用选择合适的电容器型号和规格。在实际安装过程中,应注意正确连接极性和确保良好的散热条件。

    兼容性和支持


    UPW型铝电解电容器符合RoHS指令,并且是AEC-Q200认证的产品。此外,制造商提供了详细的规格书和使用指南,以帮助客户正确选择和使用这些产品。如有更多技术咨询需求,可以联系制造商获取更多信息和支持。

    常见问题与解决方案


    - Q: 如何判断电容器是否已经损坏?
    - A: 通过检测泄漏电流和电容值的变化来判断。如果发现泄漏电流显著增加或电容值大幅下降,则可能表明电容器已损坏。
    - Q: 在高温环境下如何保护电容器?
    - A: 尽量避免长时间在极端高温环境下工作。如果必须在高温环境中使用,应采取额外的散热措施,例如加装散热片或使用导热材料。

    总结和推荐


    综上所述,UPW型铝电解电容器凭借其小尺寸、低阻抗和高可靠性,在多种应用场景中表现出色。无论是开关电源还是其他电力电子系统,这款电容器都是理想的选择。对于追求高效能和可靠性的电子工程师来说,推荐使用UPW型铝电解电容器。

UPW1V681MHD1TO参数

参数
电容值 680μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 1.245A@ 120Hz,1.66A@ 100 kHz
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UPW1V681MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPW1V681MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPW1V681MHD1TO UPW1V681MHD1TO数据手册

UPW1V681MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.1597
10+ ¥ 3.1513
100+ ¥ 2.8236
500+ ¥ 2.7731
1000+ ¥ 2.7731
2000+ ¥ 2.7227
4000+ ¥ 2.7227
库存: 468
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.51
