LGU2W820MELA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 82μF 450V ±20% 3000h@ 105°C 640mA@ 120Hz,915.2mA@ 50kHz 卡入式安装,通孔安装 25mm*25mm*25mm
供应商型号: 493-2847-ND
供应商: Digi-Key
标准整包数: 1

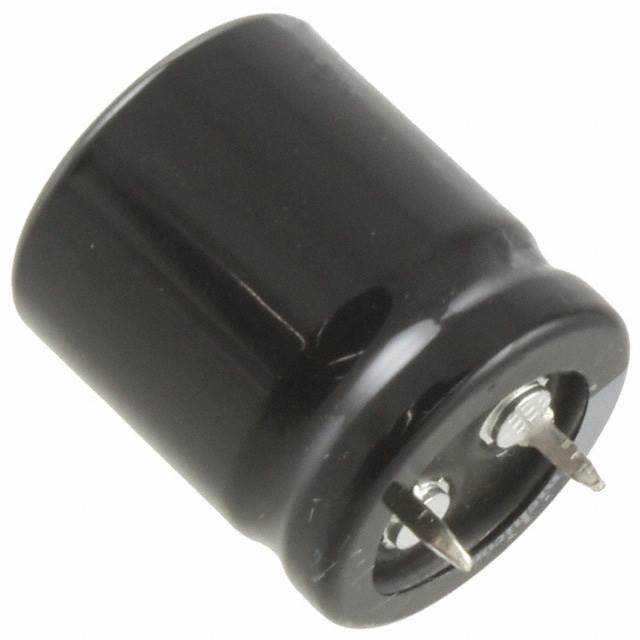

NICHICON 铝电解电容 LGU2W820MELA

LGU2W820MELA概述

    ALUMINUM ELECTROLYTIC CAPACITORS

    产品简介


    铝电解电容器是一种常用的电子元器件,广泛应用于电源滤波、耦合、旁路和信号处理等领域。这类电容器具有高容量密度、相对低廉的成本以及广泛的适用温度范围等特点,使其成为众多电子系统中不可或缺的组成部分。

    技术参数


    以下是ALUMINUM ELECTROLYTIC CAPACITORS的主要技术参数:
    - 额定电压范围:16V 至 500V
    - 额定电容范围:47μF 至 47000μF
    - 电容公差:±20%
    - 工作温度范围:16°C 至 105°C
    - 损耗角正切(tan δ):最大值随电压变化而不同,详见下表:

    | 额定电压 (V) | tan δ (MAX.) |

    | 16 | 0.50 |
    | 25 | 0.40 |
    | 35 | 0.35 |
    | 50 | 0.30 |
    | 63 | 0.25 |
    | 80 | 0.20 |
    | 160至420 | 0.15 |
    | 450 | 0.20 |
    - 泄漏电流:印刷在黑色套管上的白色字母标记。
    - 频率系数:详见下表:
    | 额定电压范围 (V) | 频率 (Hz) | 系数 |
    |
    | 160至250 | 50 | 0.81 |
    60 | 0.85 |
    120 | 1.00 |
    300 | 1.17 |
    1k | 1.32 |
    10k | 1.45 |
    50k以上 | 1.50 |
    | 315至450 | 50 | 0.77 |
    60 | 0.82 |
    120 | 1.00 |
    300 | 1.16 |
    1k | 1.30 |
    10k | 1.41 |
    50k以上 | 1.43 |

    产品特点和优势


    - 宽泛的工作温度范围:能够在-25°C至105°C之间稳定工作,适用于恶劣环境下的应用。
    - 优异的稳定性:在低温度下表现出色的稳定性,保证了在极端条件下的可靠性。
    - 长寿命和高可靠性:通过了耐久性测试,确保在长时间运行中的性能稳定。

    应用案例和使用建议


    - 电源滤波:铝电解电容器用于直流电源滤波,确保输出电压的平滑性。使用时应注意避免过压和高温。
    - 信号耦合:在交流信号传输中起到隔直通交的作用。建议根据信号频率选择合适的电容器型号。
    - 旁路应用:为电路提供快速的能量供应,通常在高频信号路径中使用。推荐在高频噪声敏感的应用中使用。

    兼容性和支持


    - 兼容性:可与各种标准电子设备兼容,适用于广泛的电子系统。
    - 支持:厂家提供详细的技术文档和支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - Q: 容量值为何会有波动?
    A: 电容值的变化可能是由于温度变化引起的,根据数据表中的温度系数进行校正即可。
    - Q: 如何确定电容器的最大工作电压?
    A: 查看电容器的数据表,确定其额定电压,并留有一定余量以保证安全运行。
    - Q: 电容器出现发热问题怎么办?
    A: 检查电容器是否处于过高温度环境中,并确保散热措施到位。必要时可更换更大尺寸的电容器以降低工作温度。

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS以其广泛的工作温度范围、优秀的稳定性和可靠性,使其在多种应用场景中表现出色。无论是电源滤波还是信号耦合,这款电容器都是理想的解决方案。我们强烈推荐这一系列产品用于各种电子系统的开发和维护。

LGU2W820MELA参数

参数
电容值 82μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 640mA@ 120Hz,915.2mA@ 50kHz
长*宽*高 25mm*25mm*25mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGU2W820MELA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGU2W820MELA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGU2W820MELA LGU2W820MELA数据手册

LGU2W820MELA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4928 ¥ 37.9642
10+ $ 3.1398 ¥ 26.2759
250+ $ 2.2104 ¥ 18.4981
500+ $ 2.0782 ¥ 17.3917
1000+ $ 1.963 ¥ 16.4277
2500+ $ 1.8329 ¥ 15.3391
5000+ $ 1.7489 ¥ 14.6357
库存: 185
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.96
