UWD1A221MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 10V ±20% 2000h@ 105°C 140mA@ 120Hz,280mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*8mm
供应商型号: 647-UWD1A221MCL1
供应商: Mouser
标准整包数: 1

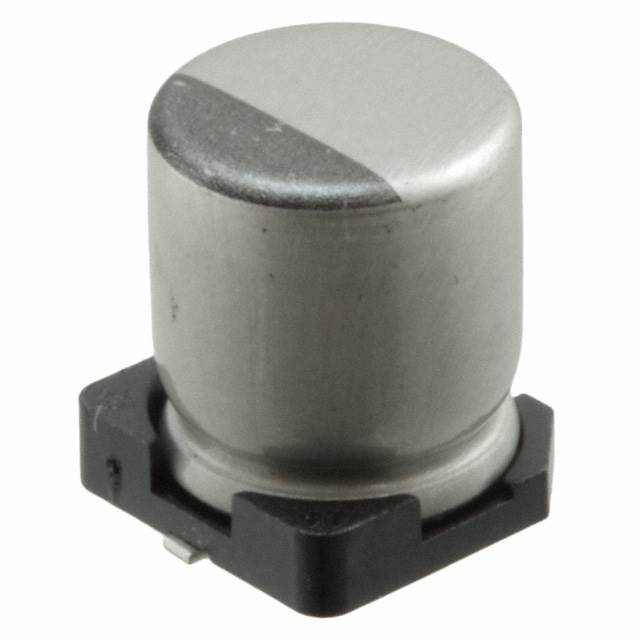

NICHICON 铝电解电容 UWD1A221MCL1GS

UWD1A221MCL1GS概述

    铝电解电容器A233

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键电子元件。本文所介绍的A233系列铝电解电容器以其低阻抗、高温回流焊接能力及高可靠性而著称。这类电容器通常用于高频电路、电源滤波、音响系统等众多领域。

    技术参数


    A233系列铝电解电容器的主要技术参数如下:
    - 电压范围:6.3V到50V
    - 容值范围:1µF到1500µF
    - 容差:±20%
    - 额定电容:22µF
    - 温度范围:-55°C到+105°C
    - 最大漏电流:0.01CV或3µA,以较大者为准
    - 损耗角正切(tanδ):见详细表格
    - 回流焊接峰值温度:260°C
    - 引脚尺寸:标准引脚
    - 外形尺寸:见详细尺寸表

    产品特点和优势


    1. 低阻抗:能够有效降低高频电路中的电阻,提高整体电路效率。
    2. 高温回流焊接:适用于260°C的峰值温度回流焊接,适应自动化生产线需求。
    3. 宽温域适用:能够在极端温度环境下稳定工作,适合各类复杂应用。
    4. RoHS合规:符合欧盟RoHS指令,满足环保要求。
    5. 认证通过:符合AEC-Q200标准,保证了可靠性和一致性。

    应用案例和使用建议


    A233系列铝电解电容器可广泛应用于多种场合,例如:
    - 电源滤波:利用其低阻抗特性,可以有效过滤电源中的杂波,提高电路稳定性。
    - 高频电路:在高频电路中提供稳定的电容值,减少信号失真。
    - 音响系统:由于具备高容值和耐温性能,适用于音响系统的滤波和耦合环节。
    使用建议:
    1. 在进行焊接时,需注意控制焊接温度和时间,避免损坏电容器。
    2. 在高湿度环境中使用时,需采取额外的防护措施,防止电容器受潮失效。
    3. 高频电路中应用时,尽量选择较小型号的产品以减小寄生电感的影响。

    兼容性和支持


    A233系列铝电解电容器适用于自动贴片机的载带喂料,确保了自动化生产流程的顺畅。此外,厂商提供了相应的技术指导和支持,包括尺寸表、贴带规范和最小订单量信息,以便用户更好地使用和管理库存。

    常见问题与解决方案


    - Q: 电容器在高温下工作时出现异常现象
    - A: 确认焊接条件是否符合要求,检查焊接温度和时间是否超出推荐范围;必要时调整焊接工艺。
    - Q: 电容器漏电流过大
    - A: 检查电容器是否安装正确,确认是否有外部因素导致电容器过热;如有异常,及时更换新的电容器。
    - Q: 额定电压超过允许值
    - A: 根据具体应用场景选择合适的电容器型号;在电路设计中,确保各组件额定电压匹配。

    总结和推荐


    总体而言,A233系列铝电解电容器凭借其低阻抗、高温度适用性以及卓越的可靠性,在电子元器件市场上表现出色。其适用性强,能应对各种复杂的工作环境,是一款值得信赖的电容产品。对于需要高效、稳定且耐用电容的应用场合,强烈推荐使用此款产品。

UWD1A221MCL1GS参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 140mA@ 120Hz,280mA@ 100kHz
长*宽*高 6.6mm*6.6mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWD1A221MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWD1A221MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWD1A221MCL1GS UWD1A221MCL1GS数据手册

UWD1A221MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.598 ¥ 5.0531
10+ $ 0.2887 ¥ 2.4391
100+ $ 0.2599 ¥ 2.1962
500+ $ 0.187 ¥ 1.5514
900+ $ 0.1685 ¥ 1.4237
1800+ $ 0.1534 ¥ 1.2959
4500+ $ 0.1447 ¥ 1.2229
9900+ $ 0.1302 ¥ 1.1002
24300+ $ 0.1239 ¥ 1.047
库存: 2099
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.05
