首页  >  产品百科  >  UUA1C101MCL1GS

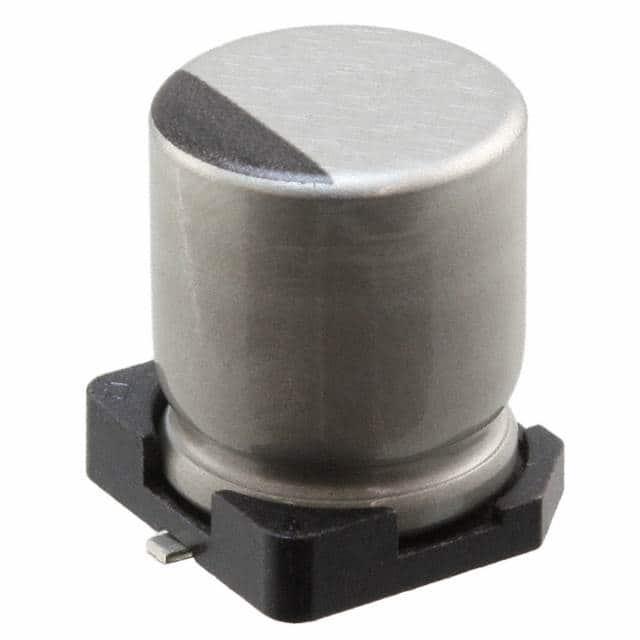

UUA1C101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 3000h@ 105°C 121.5mA@ 10kHz,81mA@ 120Hz 5101-4 贴片安装 6.6mm*6.6mm*8mm
供应商型号: UUA1C101MCL1GS
供应商: 国内现货
标准整包数: 10
NICHICON 铝电解电容 UUA1C101MCL1GS

UUA1C101MCL1GS概述

    铝电解电容器

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于电源管理和信号耦合等领域。本文将重点介绍其基本类型、主要功能及其在电子设备中的重要作用。铝电解电容器以其高容量、体积小和低成本等特点,在各种消费电子、工业设备和汽车电子产品中得到了广泛应用。

    技术参数


    根据技术手册,以下是该铝电解电容器的主要技术规格和性能参数:
    - 额定电压范围:6.3V 至 50V
    - 额定电容范围:1 µF 至 1000 µF
    - 电容公差:± 20%
    - 耐压时间:105°C 下耐压 5000 小时
    - 引脚尺寸:φD×L mm(尺寸范围参见尺寸表)
    - 漏电流:在室温下不超过 0.01 CV 或 3 µA
    - 阻抗比:10V 时为 3,35V 时为 2
    - 损耗角正切值(tan δ):50V 时 ≤ 0.12,35V 时 ≤ 0.13
    - 温度范围:-55°C 至 +105°C

    产品特点和优势


    - 长寿命保证:负载寿命可达 3000 到 5000 小时(在 +105°C 下)。
    - 高可靠性:符合 AEC-Q200 和 RoHS 指令。
    - 表面贴装设计:适用于高密度 PCB 贴装,便于自动化生产。
    - 广泛的电压和容量范围:提供多种型号,适用于不同应用场景。

    应用案例和使用建议


    - 电源管理:适用于电源滤波、稳压电路中,确保电源稳定性和可靠性。
    - 信号耦合:用于音频放大器、扬声器驱动等场合。
    - 优化建议:建议在使用时注意电容器的额定电压和电容值匹配,避免过载和短路现象。特别是在高频信号传输中,应选择合适的封装形式以减少寄生效应。

    兼容性和支持


    - 兼容性:该电容器可与其他标准表面贴装设备良好兼容,无需特殊调整即可集成到现有电路中。
    - 技术支持:制造商提供详细的技术支持和维护文档,包括贴片代码规范和焊接指南,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    - Q1:如何确定合适的额定电压和电容值?
    - A1:根据具体应用需求选择,一般需要考虑电路中的最大电压和所需滤波效果。避免电压和电容值过大或过小,以免影响电路稳定性。

    - Q2:如何测试电容器的性能?
    - A2:使用LCR表测量电容值和ESR,确保符合技术手册中的规格。定期检查并更换老化电容器,以保持电路正常运行。

    总结和推荐


    综上所述,这款铝电解电容器具备出色的性能、高可靠性和广泛的适用性,非常适合于电源管理和信号耦合等应用。其长寿命保证、高可靠性以及良好的兼容性使其在市场上具有较强的竞争力。因此,强烈推荐此款电容器用于各种电子设备的设计与制造中。

UUA1C101MCL1GS参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 121.5mA@ 10kHz,81mA@ 120Hz
长*宽*高 6.6mm*6.6mm*8mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUA1C101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUA1C101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUA1C101MCL1GS UUA1C101MCL1GS数据手册

UUA1C101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.5216
230+ ¥ 2.4667
450+ ¥ 2.413
900+ ¥ 1.3738
1800+ ¥ 1.3391
3600+ ¥ 1.3189
库存: 4450
起订量: 200 增量: 0
交货地:
最小起订量为:10
合计: ¥ 25.21
