首页  >  产品百科  >  UUJ2D100MNL1MS

UUJ2D100MNL1MS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 200V ±20% 5000h@ 105°C 128mA@ 10kHz,80mA@ 120Hz SMD 贴片安装 13.6mm*13.6mm*13.5mm
供应商型号: TS-UUJ2D100MNL1MS
供应商: 海外现货
标准整包数: 200

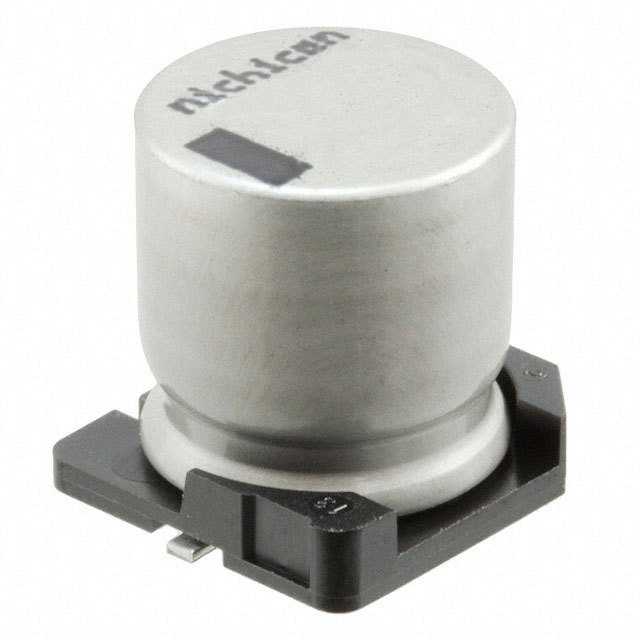

NICHICON 铝电解电容 UUJ2D100MNL1MS

UUJ2D100MNL1MS概述

    铝电解电容器:UUJ芯片型系列

    1. 产品简介


    铝电解电容器是一种广泛应用于各类电子设备中的关键组件。UUJ芯片型系列特别设计用于高密度印刷电路板(PCB)上的表面贴装,采用更大的尺寸(如φ12.5、φ16、φ18)以容纳更高的电容值。这些电容器适用于自动装配机器,通过载带和托盘进行连续供料。此外,它们符合RoHS指令(2011/65/EU),表明其在环境保护方面具有良好的标准。

    2. 技术参数


    主要技术规格:
    - 电容范围:3.3 μF 到 6800 μF
    - 额定电压范围:6.3V 到 450V
    - 额定温度范围:-55°C 至 +105°C
    - 耐压测试:在105°C下持续施加额定电压5000小时后,电容器恢复至20°C时满足相关规范要求
    - 损失角正切(tan δ):不同额定电压下的最大值见下表
    - 漏电流:在20°C下施加额定电压1分钟后,漏电流不超过0.03CV或4μA,取较大者
    | 额定电压 (V) | tan δ (MAX.) |

    | 6.3 | 0.26 |
    | 10 | 0.22 |
    | 16 | 0.18 |
    | 25 | 0.16 |
    | 35 | 0.14 |
    | 50 | 0.12 |
    | 63 | 0.10 |
    | 100 | 0.08 |
    | 160到250 | 0.15 |
    | 400到450 | 0.20 |
    容量公差:±20%
    工作频率:120Hz,20°C

    3. 产品特点和优势


    - 高可靠性:能够在高温环境下稳定工作,经过严格的耐压测试,确保长期可靠性。
    - 自动化装配:适用于高密度PCB板,支持自动装配,提高生产效率。
    - 环保材料:符合RoHS标准,减少对环境的影响。

    4. 应用案例和使用建议


    应用案例
    这些电容器广泛应用于消费电子产品、工业控制设备、医疗仪器等领域,尤其适合于需要高容量和高可靠性的场合。
    使用建议
    - 在使用前,确保电容器已充分充电,以避免瞬间大电流导致损坏。
    - 确保正确的安装方向(正负极),防止反接引起故障。
    - 注意散热,尤其是在高负载或高温环境下工作时。

    5. 兼容性和支持


    UUJ系列电容器与其他品牌同类产品的电气参数兼容性良好,可以方便地替换现有系统中的电容器。制造商提供详细的使用手册和技术支持服务,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    问题1:电容器过热
    解决方案:确保电容器工作在规定的温度范围内,并注意散热。
    问题2:漏电流过大
    解决方案:检查电容器的安装方向,确保正负极正确连接。
    问题3:性能不稳定
    解决方案:更换电容器,选择更高品质的产品。

    7. 总结和推荐


    总体而言,UUJ芯片型系列铝电解电容器以其高可靠性、广泛的适用性和自动化装配的优势,成为市场上极具竞争力的产品。强烈推荐给需要高性能和高可靠性的应用场合。

UUJ2D100MNL1MS参数

参数
电容值 10μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 128mA@ 10kHz,80mA@ 120Hz
长*宽*高 13.6mm*13.6mm*13.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UUJ2D100MNL1MS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUJ2D100MNL1MS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUJ2D100MNL1MS UUJ2D100MNL1MS数据手册

UUJ2D100MNL1MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.5185 ¥ 4.4073
库存: 0
起订量: 600 增量: 1
交货地:
最小起订量为:200
合计: ¥ 0
