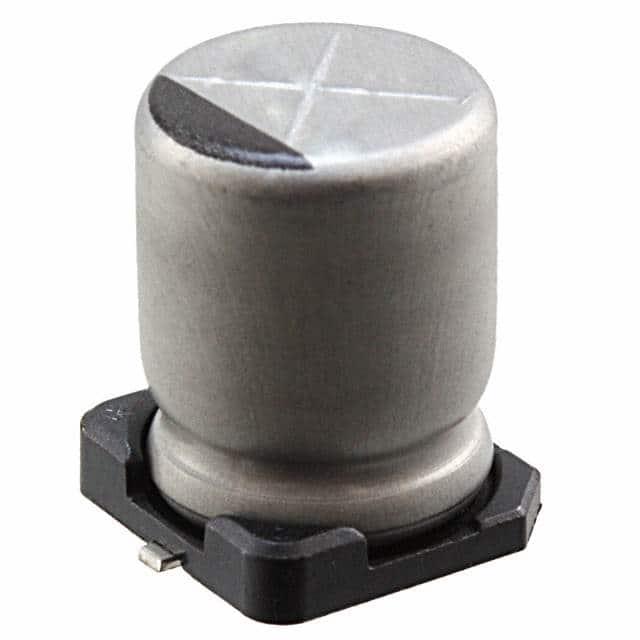

UUA1A221MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 10V ±20% 5000h@ 105°C 141mA@ 120Hz,211.5mA@ 10kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: TU-UUA1A221MNL1GS
供应商: 海外现货
标准整包数: 500
NICHICON 铝电解电容 UUA1A221MNL1GS

UUA1A221MNL1GS概述

    # 铝电解电容器(A2100VUA)

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键电子元器件,具有高电容量、高可靠性和长使用寿命等特点。本产品系列专注于提供高性能铝电解电容,适用于表面贴装设计。产品覆盖多种电压等级(6.3V至50V)和电容值范围(1µF至1000µF),特别适合高密度印刷电路板的应用。产品采用环保设计,符合RoHS指令。
    主要功能包括:滤波、耦合、旁路和储能等,广泛应用于消费电子、工业控制、通信设备及汽车电子等领域。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 1µF 至 1000µF |
    | 容差 | ±20% (120Hz,20°C) |
    | 泄漏电流 | ≤0.01CV 或 3µA,以较大者为准 |
    | 损耗角正切(tanδ) | 见图表 |
    | 低温度稳定性 | ±30%初始值 |
    | 耐久性 | 在105°C条件下保持额定电压5000小时后仍满足耐久要求 |
    | 端子标记 | 黑色印字于顶部 |
    | 焊接热冲击能力 | 在250°C维持30秒后仍满足特性要求 |
    尺寸规格(单位:mm):
    - φD × L:根据具体型号不同,尺寸范围为4×5.8至10×10。

    产品特点和优势


    1. 长寿命保障:芯片型电容拥有3000至5000小时的负载寿命,在+105°C环境下表现卓越。
    2. 表面贴装适用性:专为高密度PCB设计,易于自动化生产。
    3. 环境友好:完全符合RoHS标准,绿色环保。
    4. 优越性能:在宽温范围内具备出色的稳定性和可靠性,适合严苛工作环境。
    5. 兼容性强:产品标准化设计确保与其他元器件高度兼容,便于集成使用。

    应用案例和使用建议


    应用场景
    - 消费电子产品:用于电视机、音响系统和便携式设备中的滤波和去耦。
    - 工业设备:电源管理模块中的储能与电压平滑。
    - 通信设备:滤波器、射频电路中的阻抗匹配。
    - 汽车电子:引擎控制单元(ECU)和车载信息娱乐系统的稳定供电。
    使用建议
    - 温度管理:尽量避免长时间暴露于极端高温或低温环境中。
    - 并联设计:对于需要大电容值的场合,可将多个小容量电容并联使用。
    - 正确安装:确保电容器正负极方向正确,焊接时需注意加热时间。

    兼容性和支持


    兼容性
    本产品与多种主流PCB焊点设计兼容,易于与其他电子元器件协同工作。此外,产品通过一系列行业认证,适用于国际主流设备制造商。
    支持与维护
    厂商提供详尽的技术文档和技术支持服务,包括快速响应的售后支持团队,确保客户问题能够及时得到解决。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查焊点质量,确保无虚焊;确认工作温度正常 |
    | 电容值不稳 | 检测周围电路是否存在干扰信号 |
    | 产品耐久性不足 | 确保正确选择对应电压与温度等级 |

    总结和推荐


    总体而言,A2100VUA系列铝电解电容器凭借其卓越的性能和可靠性,在高要求的工业和消费电子应用中表现出色。其长寿命、环保设计以及优异的电气特性使其在市场上具有极强的竞争力。无论是需要长寿命保证还是高效能输出的应用场景,这款产品都是理想的选择。
    我们强烈推荐此款电容器用于需要高可靠性的场合,并且建议在设计初期即充分考虑其特性与实际需求的匹配程度。

UUA1A221MNL1GS参数

参数
电容值 220μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 141mA@ 120Hz,211.5mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUA1A221MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUA1A221MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUA1A221MNL1GS UUA1A221MNL1GS数据手册

UUA1A221MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
