UUL1V101MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 5000h@ 105°C 151mA@ 120Hz,226.5mA@ 10kHz SMD 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: N-UUL1V101MNL1GS
供应商: 云汉优选
标准整包数: 1

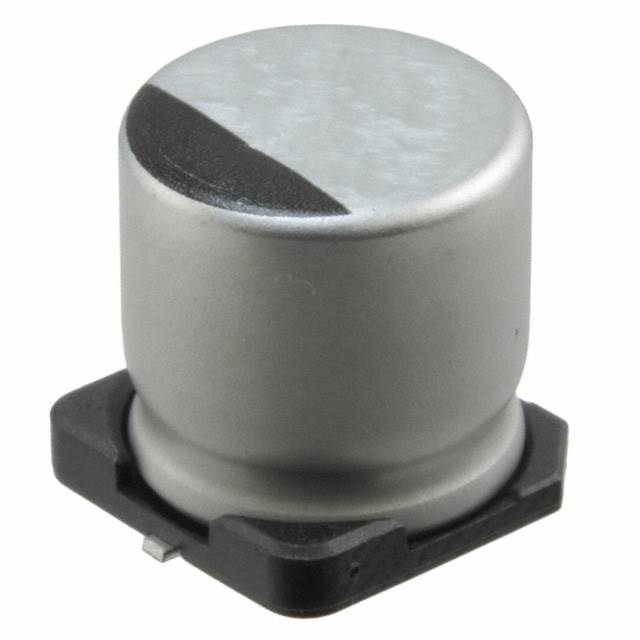

NICHICON 铝电解电容 UUL1V101MNL1GS

UUL1V101MNL1GS概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种常见的电容元件,广泛应用于各种电子设备中。它们通常具有较大的电容值,且成本较低,非常适合需要较大容量的场合。本手册将详细介绍一种型号为A210C UL和A2100V UL的铝电解电容器,这些电容器适用于高密度电路板的表面贴装,符合RoHS指令(2011/65/EU)及欧盟修订版(2015/863),并且通过了AEC-Q200认证。

    技术参数


    以下是铝电解电容器的技术规格和性能参数:
    - 容值范围:1 µF 到 1000 µF
    - 额定电压范围:6.3 V 至 50 V
    - 额定温度范围:-40°C 至 +105°C
    - 容值公差:±20%
    - 漏电流:应用额定电压2分钟后的漏电流不大于0.01 CV 或 3 µA
    - 损耗角正切(tan δ):最大值随额定电压变化(见下表)
    - 长期耐久性:105°C 下运行5000小时后仍能保持特性
    - 存储寿命:105°C 下无负载存储1000小时后,满足额定电压条件下的耐久性要求
    | 额定电压(V) | tan δ 最大值 |

    | 50 | 0.12 |
    | 35 | 0.13 |
    | 25 | 0.16 |
    | 16 | 0.20 |
    | 6.3 | 0.32 |

    产品特点和优势


    1. 长寿命保障:具备5000小时的负载寿命(+105°C),保证了在高温环境下的可靠性。
    2. 高兼容性:适用于高密度PC板的表面贴装,方便集成。
    3. 环保设计:符合RoHS指令和欧盟修订版,环保安全。
    4. 高性能指标:符合AEC-Q200标准,确保品质和稳定性。

    应用案例和使用建议


    - 应用案例:广泛用于电源滤波、音频电路、直流阻断等领域。
    - 使用建议:
    - 在选择电容器时,需根据具体应用需求选择合适的额定电压和容值。
    - 安装时应注意引脚方向,确保正确安装。
    - 考虑到漏电流和温升影响,在设计电路时需预留足够的散热空间。

    兼容性和支持


    - 兼容性:与多种PC板兼容,方便安装和维护。
    - 支持信息:请参阅手册中的详细支持信息,如有疑问可联系供应商获取更多技术支持。

    常见问题与解决方案


    - 问题1:电容器工作时温度过高。
    - 解决方案:增加散热措施,如添加散热片或优化电路设计以减少功耗。

    - 问题2:电容器漏电流过大。
    - 解决方案:检查电路是否有异常,如过载、短路等情况,必要时更换电容器。

    总结和推荐


    铝电解电容器A210C UL 和 A2100V UL凭借其长寿命、高可靠性和广泛的适用范围,是众多应用场景的理想选择。我们强烈推荐使用此款电容器,尤其是在需要大容量电容的应用中,其稳定性和可靠性将带来显著的优势。

UUL1V101MNL1GS参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 151mA@ 120Hz,226.5mA@ 10kHz
长*宽*高 10.3mm*10.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUL1V101MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUL1V101MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUL1V101MNL1GS UUL1V101MNL1GS数据手册

UUL1V101MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.3392 ¥ 2.8832
850+ $ 0.3193 ¥ 2.7141
3400+ $ 0.3009 ¥ 2.5577
8900+ $ 0.2887 ¥ 2.4536
库存: 20000
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 1009.12
