首页  >  产品百科  >  UHE1E821MPD1TD

UHE1E821MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 820μF 25V ±20% 7000h@ 105°C 1.238A@ 120Hz,1.65A@ 100 kHz 通孔安装 10mm*25mm*27mm
供应商型号: 1823650
供应商: 海外现货
标准整包数: 1

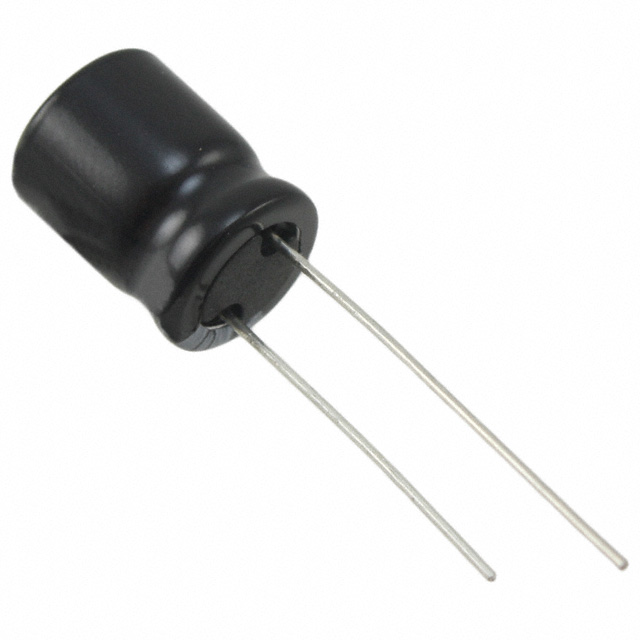

NICHICON 铝电解电容 UHE1E821MPD1TD

UHE1E821MPD1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的储能和滤波元件。它们主要由铝箔、电解质和外壳组成。本产品系列(UHE)具有微型尺寸、低阻抗和高可靠性等特点,能够承受高达10000小时的工作时间。这些电容器符合RoHS指令,确保其环保无害。此外,UHE系列还通过了日本电子元件可靠性研究中心的认证,编号为RCJ-03-23C,彰显了其卓越的质量和可靠性。

    技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 2.2µF 至 18000µF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 漏电流 | ≤0.01CV 或 3µA |
    | 失角损耗(tan δ) | ≤0.80 |
    | 长寿命测试时间 | 4000 小时 至 10000 小时|
    | 温度范围 | -40°C 至 +105°C |
    | 串联电阻(ESR) | 根据型号不同而变化 |
    | 尺寸代码 | 根据型号不同而变化 |

    产品特点和优势


    1. 微型尺寸:该系列产品具有极小的体积,适合空间受限的应用场合。
    2. 低阻抗:UHE系列具有低阻抗特性,能够有效地减少高频噪声,提升电路的整体性能。
    3. 高可靠性:经过严格的测试和验证,能够在长时间内保持稳定性能。
    4. 环保设计:符合RoHS标准,不含铅和其他有害物质。
    5. 认证质量:获得日本电子元件可靠性研究中心的认证,保证了产品的高品质。

    应用案例和使用建议


    1. 电源滤波:由于其低阻抗和大容量的特点,UHE系列非常适合用于开关电源的滤波,可以有效减少输出电压的纹波,提高电源的稳定性。
    2. 音频滤波:在音频放大电路中,UHE系列可以作为耦合电容,有效隔离直流分量,提高音频信号的纯净度。
    3. 频率补偿:UHE系列还可以用于模拟电路中的频率补偿,帮助电路实现更好的频率响应。
    使用建议:
    - 在高频率应用中,选择低ESR值的产品,以减少高频损失。
    - 确保安装过程中正负极正确连接,避免反接导致电容器损坏。
    - 根据应用需求合理选择电容器的额定电压和电容值,以达到最佳性能。

    兼容性和支持


    1. 兼容性:UHE系列铝电解电容器与各种主流的电子元器件和设备兼容,易于集成到现有的电路设计中。
    2. 技术支持:提供详尽的技术文档和应用指南,涵盖产品选型、安装和调试等多个方面。此外,供应商还提供在线技术支持和售后服务,确保客户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    1. 问题:电容器在高温下工作不稳定
    - 解决方案:检查并确保电路中没有过高的温度影响。可以选择更高温等级的产品或添加散热措施,如增加散热片或风扇。

    2. 问题:电容器安装后无法正常工作
    - 解决方案:确认电容器的正负极正确连接,并检查周围电路是否存在短路或其他故障。如果问题依然存在,可以联系供应商获取技术支持。

    总结和推荐


    综上所述,UHE系列铝电解电容器以其微型尺寸、低阻抗、高可靠性等特点,在多种应用场景中表现出色。无论是电源滤波、音频滤波还是频率补偿,UHE系列都能提供优秀的性能表现。对于需要高性能和高可靠性的应用场合,我们强烈推荐使用UHE系列铝电解电容器。其卓越的品质和良好的兼容性使其成为众多电子设备的理想选择。

UHE1E821MPD1TD参数

参数
电容值 820μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 7000h@ 105°C
纹波电流 1.238A@ 120Hz,1.65A@ 100 kHz
长*宽*高 10mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装

UHE1E821MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE1E821MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE1E821MPD1TD UHE1E821MPD1TD数据手册

UHE1E821MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.382
10+ ¥ 2.5621
100+ ¥ 2.2957
500+ ¥ 2.2957
1000+ ¥ 2.2547
2000+ ¥ 2.2547
4000+ ¥ 2.2547
库存: 932
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 25.62
