首页  >  产品百科  >  UCS2V680MHD6TN

UCS2V680MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 350V ±20% 10000h@ 105°C 1.375A@ 100 kHz,687.5mA@ 120Hz 插件 通孔安装 18mm*20mm*21.5mm
供应商型号: UA-UCS2V680MHD6TN
供应商: 海外现货
标准整包数: 250

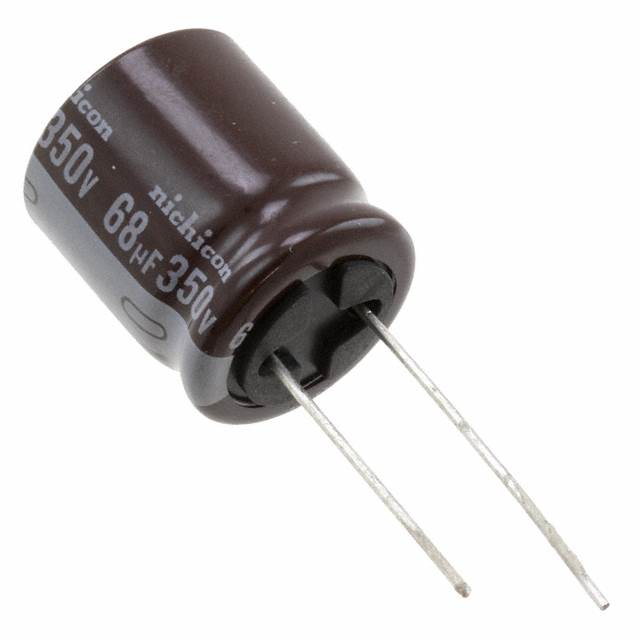

NICHICON 铝电解电容 UCS2V680MHD6TN

UCS2V680MHD6TN概述

    铝电解电容器:UCS系列

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常用的被动电子元件,以其高容量和低成本而受到广泛的应用。UCS系列铝电解电容器是针对需要高纹波电流、高可靠性的应用场景设计的。该系列产品特别适合于电源供应和照明系统中的电容滤波、平滑滤波和整流滤波。

    技术参数


    - 类别温度范围:-40°C至+105°C
    - 额定电压范围:160V至450V
    - 额定电容范围:6.8µF至330µF
    - 电容公差:±20%
    - 漏电流:应用额定电压后1分钟内,漏电流不超过0.04CV+100 µA(20°C)
    - 损耗角正切(tan δ):最大值为0.24(105°C/100kHz)
    - 低温稳定性:电容变化率在初始值的±20%以内
    - 耐久性:负载寿命可达8000至10000小时(+105°C)
    - 货架寿命:储存1000小时后,仍满足上述耐久性要求
    - 标记:白色字母在深棕色套管上
    - 符合标准:符合RoHS指令(2011/65/EU, (EU)2015/863)

    产品特点和优势


    1. 高纹波电流承载能力:UCS系列电容器能够承受较高的纹波电流,适用于功率要求较高的应用场景。
    2. 长寿命:负载寿命达到8000至10000小时,确保长期稳定运行。
    3. 宽温度适应性:能够在极端温度条件下正常工作,适用于恶劣环境。
    4. 可靠性高:采用高质量材料和制造工艺,保证了产品的可靠性和一致性。
    5. 符合环保标准:通过RoHS认证,无铅焊接工艺,减少环境污染。

    应用案例和使用建议


    - 电源供应:UCS电容器广泛应用于开关电源、线性电源、逆变电源等,提供稳定的输出电压。
    - 球灯电路:在照明系统中用于电容滤波和平滑滤波,提高光的稳定性和效率。
    - 大功率负载:适合用于驱动电机、感应加热等大功率负载,增强系统的稳定性和可靠性。
    使用建议:
    1. 在选择UCS电容器时,需根据具体应用中的电压和电流需求进行匹配。
    2. 安装时应避免电容器暴露在高温环境下,确保散热良好。
    3. 对于连续工作的应用场景,定期检查电容器的工作状态,及时更换老化部件。

    兼容性和支持


    - 兼容性:UCS系列电容器与多种电源管理系统和电路设计兼容,可以方便地集成到现有系统中。
    - 支持服务:制造商提供详细的技术文档和应用指南,客户可获得全面的技术支持和维护服务。

    常见问题与解决方案


    1. 问题:电容器在工作过程中出现过热现象。
    - 解决方案:检查电容器的安装位置,确保散热良好;调整电容器的工作电压和电流以降低发热。

    2. 问题:电容器容量下降较快。
    - 解决方案:检查电容器的工作环境,避免长时间处于高温条件下;如果容量下降超过容许范围,考虑更换新电容器。

    总结和推荐


    UCS系列铝电解电容器凭借其高纹波电流承载能力、长寿命、宽温度适应性以及高可靠性,在众多应用场景中表现出色。特别是对于需要高稳定性和可靠性、并且在苛刻环境条件下工作的系统,UCS系列电容器是理想的选择。强烈推荐使用UCS系列铝电解电容器,尤其是在要求较高的电力电子系统和照明系统中。

UCS2V680MHD6TN参数

参数
电容值 68μF
额定电压 350V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.375A@ 100 kHz,687.5mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 18mm*20mm*21.5mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 盒装

UCS2V680MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2V680MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2V680MHD6TN UCS2V680MHD6TN数据手册

UCS2V680MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4125 ¥ 3.4568
750+ $ 0.3888 ¥ 3.2577
1750+ $ 0.355 ¥ 2.9749
库存: 3000
起订量: 500 增量: 250
交货地:
最小起订量为:500
合计: ¥ 1728.4
