首页  >  产品百科  >  UPT2G101MHD6

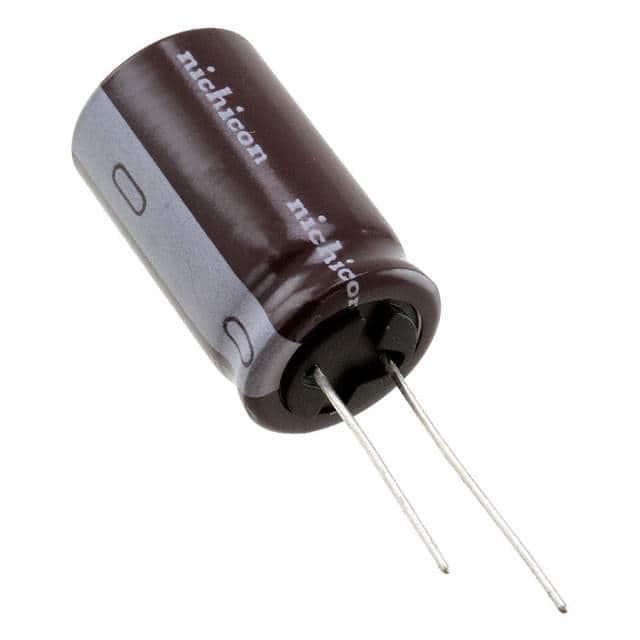

UPT2G101MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 400V ±20% 5000h@ 105°C 580mA@ 120Hz,928mA@ 10kHz 通孔安装 18mm*31.5mm*33mm
供应商型号: UPT2G101MHD6
供应商: 国内现货
标准整包数: 2000
NICHICON 铝电解电容 UPT2G101MHD6

UPT2G101MHD6概述

    # ALUMINUM ELECTROLYTIC CAPACITORS 技术手册

    1. 产品简介


    本手册介绍的是型号为UPT的铝电解电容器,属于迷你尺寸系列,具有高纹波电流和长寿命的特点。这些电容器设计用于工业领域的多种应用场景,特别适合于镇流器(ballast)应用。UPT系列产品符合RoHS指令(2011/65/EU)和欧盟法规(EU)2015/863的要求,确保环保合规。
    主要功能:
    - 高纹波电流处理能力。
    - 适用于多种工业电子设备。
    - 符合严格的环保标准。
    应用领域:
    - 工业控制。
    - 电力系统。
    - 照明设备(如LED驱动器)。
    - 消费电子产品。

    2. 技术参数


    以下是UPT系列铝电解电容器的技术规格:
    | 参数名称 | 规格范围 |

    | 容量范围 | 15µF至820µF |
    | 额定电压范围 | 200VDC至450VDC |
    | 温度范围 | -25°C至+105°C |
    | 容量精度 | ±20% |
    | 最大纹波电流(105°C,120Hz) | 见下表 |
    | 失角正切值(tanδ) | ≤0.20 |
    纹波电流表格(单位:Arms)
    | 额定电压 (V) | 200 | 220 | 250 | 400 | 420 | 450 |
    ||
    | 纹波电流 | 0.35 | 0.41 | 0.48 | 0.53 | 0.62 | 0.70 |

    3. 产品特点和优势


    - 高可靠性:具备优秀的耐久性和稳定性,能够在恶劣条件下长时间运行。
    - 环境友好:符合RoHS和REACH标准,减少对环境的影响。
    - 多功能性:广泛应用于不同行业,适应性强。
    - 优异性能:低失角正切值保证高效的能量转换效率。

    4. 应用案例和使用建议


    UPT系列电容器常用于需要高可靠性的电路中,例如逆变器、开关电源及LED照明等。在使用时应注意以下几点:
    - 在选择具体型号时,需根据实际工作条件确定额定电压和容量。
    - 安装过程中要确保良好的散热环境,以延长使用寿命。
    - 定期检查电容器状态,防止过热或短路现象发生。

    5. 兼容性和支持


    UPT系列电容器与其他主流电子元件高度兼容,易于集成到现有系统中。制造商提供全面的技术支持服务,包括安装指导、故障排除等。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器发热严重 | 改善散热措施;降低工作负载 |
    | 工作时间过短 | 检查是否超出额定参数;更换合适型号 |
    | 输出不稳定 | 确认连接正确;检查输入信号质量 |

    7. 总结和推荐


    综上所述,UPT系列铝电解电容器以其卓越的性能、广泛的适用性和良好的环境适应性成为众多工程项目的理想选择。对于寻求高性能且环保友好的解决方案的企业来说,此产品无疑是一个值得信赖的选择。因此,我们强烈推荐UPT系列铝电解电容器用于各种工业及消费类电子产品中。

UPT2G101MHD6参数

参数
电容值 100μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 580mA@ 120Hz,928mA@ 10kHz
长*宽*高 18mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPT2G101MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPT2G101MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPT2G101MHD6 UPT2G101MHD6数据手册

UPT2G101MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
