UPJ1V101MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 3000h@ 105°C 305mA@ 120Hz,460mA@ 10kHz 通孔安装 8mm*11.5mm*11.5mm
供应商型号: CSJ-ST65269994
供应商: 海外现货
标准整包数: 1

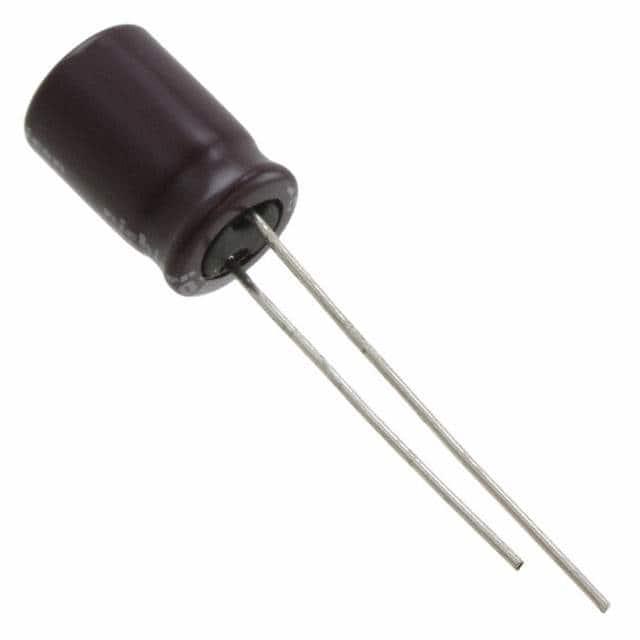

NICHICON 铝电解电容 UPJ1V101MPD

UPJ1V101MPD概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍一款铝电解电容器(Aluminum Electrolytic Capacitors),具体型号为UPJ系列。这款电容器具备低阻抗、高可靠性等特性,特别适用于开关电源的应用场景。产品符合RoHS指令(2011/65/EU),具有优良的温度适应性和电压稳定性,非常适合在复杂电路环境中使用。

    技术参数


    1. 工作电压范围:6.3V 至 450V。
    2. 额定电容范围:1µF 至 15000µF。
    3. 电容公差:±20%。
    4. 泄漏电流:在120Hz条件下,经过一分钟施加额定电压后,泄漏电流不大于0.03CV 或 4µA,取较大值。
    5. 损耗角正切(tan δ):最大值在不同额定电压下变化。
    6. 温度范围:-55°C 至 +105°C(6.3至100V),-40°C 至 +105°C(160至400V),-25°C 至 +105°C(450V)。
    7. 耐久性:产品在105°C环境下施加DC偏置电压及额定纹波电流5000小时后,峰值电压不超过额定电压。
    8. 存放期限:在105°C环境下无负载存放1000小时后,进行电压处理后仍能保持规定的耐久特性。

    产品特点和优势


    1. 低阻抗特性:这种电容器的低阻抗性能使它特别适合于开关电源的应用,能够有效降低能耗并提高效率。
    2. 高可靠性:能够承受长期工作压力,保证长时间的稳定运行。
    3. 宽温度范围:具备优秀的温度适应性,能够在极端环境下正常工作。
    4. 兼容RoHS指令:符合环保要求,避免环境污染。

    应用案例和使用建议


    - 开关电源:UPJ系列电容器适用于各类开关电源的设计中,特别是在需要高效能和低能耗的应用场景中表现优异。
    - 汽车电子:由于其高可靠性,这些电容器也常用于汽车电子系统,如引擎控制单元等。
    - 便携式设备:对于便携式设备,这些电容器可以帮助延长电池寿命并提升性能。
    使用建议:
    - 在选择电容器时,需考虑工作电压和电容值是否符合实际需求。
    - 为了确保最佳性能,建议在安装前仔细检查电容器的标识符,确认电容值和电压等级。

    兼容性和支持


    UPJ系列电容器兼容多种标准尺寸,易于集成到现有设计中。厂商提供了全面的技术支持和售后服务,以确保客户能够顺利使用这些产品。

    常见问题与解决方案


    1. 问题:电容器在高温下发生故障
    - 解决方案:检查工作环境是否超过额定温度范围,适当调整散热措施或更换更大容量的电容器。
    2. 问题:电容器存在异常泄漏电流
    - 解决方案:检查连接线路是否正确,确认是否有外部干扰导致异常。
    3. 问题:电容器使用寿命短
    - 解决方案:检查是否超出额定工作条件,确认负载情况是否合适,必要时更换更高耐久性的电容器。

    总结和推荐


    总体而言,UPJ系列电容器以其低阻抗、高可靠性和良好的温度适应性,在开关电源和其他应用中表现出色。其广泛的电压和电容范围使得它们非常灵活且易于集成。如果您正在寻找一款适用于各种应用场景的高性能铝电解电容器,UPJ系列无疑是一个值得推荐的选择。

UPJ1V101MPD参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 305mA@ 120Hz,460mA@ 10kHz
长*宽*高 8mm*11.5mm*11.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPJ1V101MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1V101MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1V101MPD UPJ1V101MPD数据手册

UPJ1V101MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
