首页  >  产品百科  >  UVZ2G2R2MPD1TD

UVZ2G2R2MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2μF 400V ±20% 1000h@ 105°C 30mA@ 120Hz,48mA@ 10kHz 通孔安装 10mm*12.5mm*14mm
供应商型号: 493-13553-3-ND
供应商: Digi-Key
标准整包数: 500

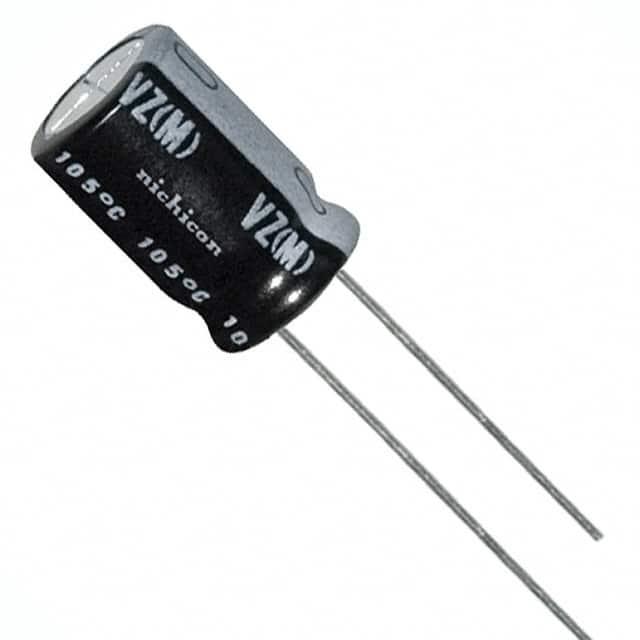

NICHICON 铝电解电容 UVZ2G2R2MPD1TD

UVZ2G2R2MPD1TD概述

    铝电解电容器 — UVZ 宽温范围

    1. 产品简介


    铝电解电容器是一种广泛应用于电子设备中的关键组件,主要用于存储和释放电能,滤波,旁路电容等。UVZ系列铝电解电容器是特别设计用于严苛环境下的宽温度范围应用,具有小尺寸和卓越的电气特性。它们被广泛应用于工业控制、通信设备、医疗设备、汽车电子等多个领域。

    2. 技术参数


    - 类别温度范围: –55°C 到 +105°C(适用于6.3V到100V); –40°C 到 +105°C(适用于160V到450V); –25°C 到 +105°C(适用于450V)
    - 额定电压范围: 6.3V 至 450V
    - 额定电容范围: 0.47µF 至 33000µF
    - 电容公差: ±20%(在120Hz、20°C时)
    - 泄漏电流: 在20°C下施加额定电压1分钟后,泄漏电流不超过0.03CV或4μA(取较大值)
    - 损耗角正切(tan δ): 在120Hz时最大为0.28(6.3V时)
    - 低温度稳定性: 符合行业标准
    - 使用寿命: 在105°C下储存1000小时后恢复至20°C时,电容器满足耐久性要求
    - 存放寿命: 不适用具体数值,但需注意保管条件
    - 标记: 白色字母在黑色套管上
    - 铅含量: 符合RoHS指令(2011/65/EU)

    3. 产品特点和优势


    - 宽温度范围: UVZ系列能够在极端温度环境下稳定工作,–55°C到+105°C的宽温度范围使其适用于多种恶劣环境。
    - 高可靠性: 长期耐用且在极端条件下表现优异,符合工业标准的高要求。
    - 小尺寸: 与UVR型号相比,具有相同的外壳尺寸,便于空间受限的应用场合。
    - 环保材料: 使用无铅焊线和PET套管,符合环保要求。

    4. 应用案例和使用建议


    - 工业控制: 由于其宽温度范围和高可靠性,UVZ非常适合用于需要稳定运行的工业控制系统。
    - 通信设备: 在通信设备中作为旁路电容使用,确保信号传输的稳定性。
    - 汽车电子: 适用于汽车电子系统,保证在极端温度条件下的可靠工作。
    使用建议:
    - 确保电路中的电容器正确安装,以避免热应力导致的损坏。
    - 选择合适的额定电压和电容值,以满足应用需求。
    - 在储存时保持适宜的环境条件,以延长使用寿命。

    5. 兼容性和支持


    UVZ系列产品与其他电子元件和设备兼容性良好。厂家提供详尽的技术支持和维护服务,确保用户能够顺利集成并使用这些电容器。

    6. 常见问题与解决方案


    - 问题1: 电容器在低温下性能下降。
    - 解决办法: 确保电容器工作在制造商规定的温度范围内,必要时可考虑外部加热装置。

    - 问题2: 泄漏电流超出规定值。
    - 解决办法: 检查电路连接是否正确,确保电容器不承受过高的电压。

    - 问题3: 电容值变化超过公差范围。
    - 解决办法: 确认电容器的工作环境,包括温度和湿度,必要时更换新的电容器。

    7. 总结和推荐


    综上所述,UVZ系列铝电解电容器凭借其宽温度范围、高可靠性和小尺寸等显著特点,在多种应用场景中表现出色。对于需要在极端环境下工作的设备,UVZ是一个理想的选择。基于其优越的性能和广泛的应用范围,我们强烈推荐这一产品。

UVZ2G2R2MPD1TD参数

参数
电容值 2.2μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 30mA@ 120Hz,48mA@ 10kHz
长*宽*高 10mm*12.5mm*14mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UVZ2G2R2MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2G2R2MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2G2R2MPD1TD UVZ2G2R2MPD1TD数据手册

UVZ2G2R2MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.178 ¥ 1.4756
1000+ $ 0.1626 ¥ 1.3478
1500+ $ 0.1549 ¥ 1.2835
2500+ $ 0.1462 ¥ 1.212
3500+ $ 0.1412 ¥ 1.17
5000+ $ 0.1363 ¥ 1.1295
12500+ $ 0.1257 ¥ 1.042
25000+ $ 0.1193 ¥ 0.9888
50000+ $ 0.114 ¥ 0.9447
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 737.8
