UPS1H101MPD1TA

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 2000h@ 105°C 170mA@ 120Hz,340mA@ 100kHz 通孔安装 11.5mm*11.5mm*13mm
供应商型号: UPS1H101MPD1TA-ND
供应商: Digi-Key
标准整包数: 1

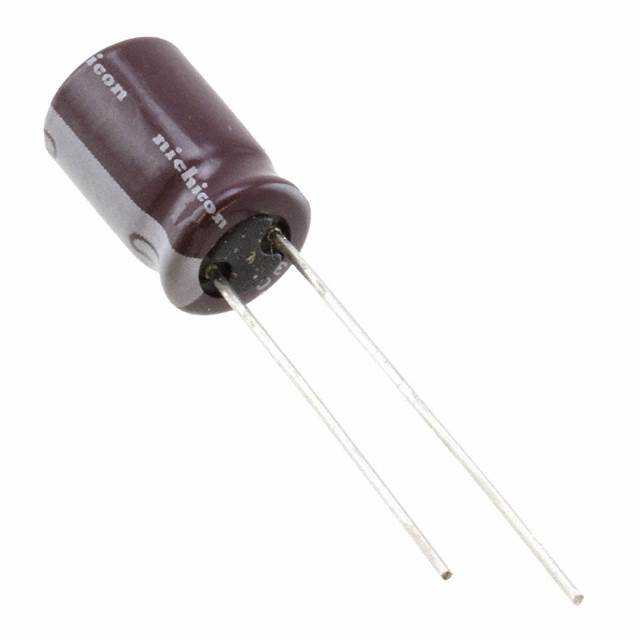

NICHICON 铝电解电容 UPS1H101MPD1TA

UPS1H101MPD1TA概述

    电子元器件技术手册:铝电解电容器

    产品简介


    本手册介绍的是铝电解电容器(Aluminum Electrolytic Capacitors),适用于各种高要求的电子应用,如开关电源系统。这类电容器具备小型化设计,低阻抗特性,并且能够在宽广的工作温度范围内保持稳定性能。此外,它们还符合RoHS指令(2011/65/EU)和EU 2015/863,确保环保合规。

    技术参数


    | 参数名称 | 具体数值 |

    | 额定电压范围 | 6.3V 到 450V |
    | 额定容量范围 | 0.47µF 到 15000µF |
    | 容量容差 | ± 20% 于 120Hz, 20℃ |
    | 漏电流 | 应用额定电压 1分钟后,漏电流不大于 0.03CV 或 4 µA,取较大值 |
    | 损耗角正切(tan δ) | 在不同额定电压下的最大损耗角正切参见表 |
    | 稳定性 | 低温稳定性满足规范要求 |
    | 使用寿命 | 105℃下无负载储存1000小时后,经电压处理满足规定寿命特征 |
    | 温度范围 | -55°C 至 +105°C(6.3至100V),-40°C 至 +105°C(160至400V),-25°C 至 +105°C(450V)|

    产品特点和优势


    该铝电解电容器具有多项独特优势:
    - 小型化设计:适用于紧凑空间设计的应用。
    - 低阻抗特性:特别适合用于高频应用和开关电源。
    - 宽温度范围:保证在极端环境下也能稳定工作。
    - 环保材料:符合RoHS标准,环保无害。

    应用案例和使用建议


    这些电容器常用于需要高可靠性、高性能和紧凑设计的场合,例如:
    - 工业自动化:提供稳定电流输出。
    - 电力转换设备:为开关电源提供可靠的储能。
    - 通信设备:确保设备在宽温环境中正常运行。
    建议根据具体应用需求选择合适的额定电压和容量。由于这些电容器具有较高的阻抗特性,在大电流应用中应考虑使用多个并联来分散热量,以提高系统的整体可靠性和稳定性。

    兼容性和支持


    该电容器与多种电子设备兼容,并且制造商提供了全面的技术支持服务。如果需要进一步的信息或技术支持,建议联系当地经销商或直接与制造商联系。

    常见问题与解决方案


    1. 问题:如何确定正确的额定电压?
    - 解答:选择时需考虑具体应用中的最高工作电压,一般建议选择比实际电压高10%-20%的额定电压。
    2. 问题:电容器的使用寿命会受哪些因素影响?
    - 解答:主要因素包括温度、电压和工作频率。保持在推荐的参数范围内可以延长使用寿命。
    3. 问题:电容器长时间存储后需要注意什么?
    - 解答:存储前请确保电容器已放电,存储期间保持环境干燥。取出后应尽快投入使用,避免长期无负载存储导致性能下降。

    总结和推荐


    综上所述,这款铝电解电容器凭借其小型化设计、低阻抗特性及宽温度范围的优势,成为众多高可靠性应用的理想选择。无论是工业自动化还是通信设备,都能发挥出色的表现。鉴于其优异的性能和广泛的适用性,强烈推荐给需要高性能、稳定工作的工程师和采购人员。

UPS1H101MPD1TA参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 170mA@ 120Hz,340mA@ 100kHz
长*宽*高 11.5mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,弹夹装

UPS1H101MPD1TA厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1H101MPD1TA数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1H101MPD1TA UPS1H101MPD1TA数据手册

UPS1H101MPD1TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1879 ¥ 1.5729
2000+ $ 0.1748 ¥ 1.4632
5000+ $ 0.1601 ¥ 1.3401
7000+ $ 0.1554 ¥ 1.3002
10000+ $ 0.1507 ¥ 1.2608
25000+ $ 0.1477 ¥ 1.2359
库存: 2000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1572.9
