UCY2H220MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 500V ±20% 25mΩ 12000h@ 105°C 280mA@ 120Hz,560mA@ 100kHz 插件,D16xL25mm 通孔安装 16mm*25mm*26.5mm
供应商型号: UCY2H220MHD6
供应商: nichicon
标准整包数: 400

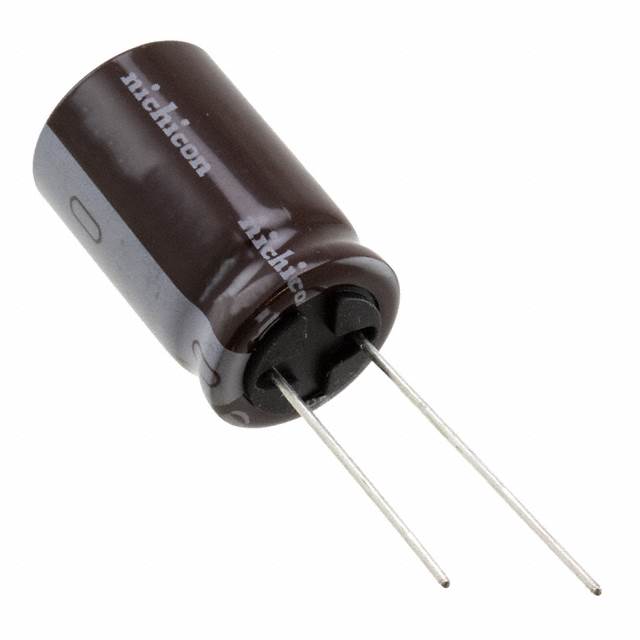

NICHICON 铝电解电容 UCY2H220MHD6

UCY2H220MHD6概述

    ALUMINUM ELECTROLYTIC CAPACITORS - UCY 系列

    1. 产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS (铝电解电容器) UCY 系列是一款小体积、高纹波电流、高可靠性的电容器。适用于电源和镇流器的应用场景。这些电容器通过了RoHS指令 (2011/65/EU, (EU) 2015/863) 并符合AEC-Q200标准,确保在严苛的工业环境中能够长时间稳定运行。

    2. 技术参数


    - 额定电压范围:160V 到 500V
    - 额定电容范围:6.8μF 至 680μF
    - 电容公差:±20% @ 120Hz, 20°C
    - 泄漏电流:施加额定电压后1分钟内不超过0.04CV+100μA (μA)
    - 损耗角正切值(tan δ):最大为0.20 @ 160V, 0.24 @ 400V及更高
    - 低温稳定性:-40°C至+105°C
    - 使用寿命:在+105°C下承受负载寿命为10000至12000小时
    - 端子配置:径向引线型,套管(PET)带有压力释放孔

    3. 产品特点和优势


    UCY 系列电容器的独特之处在于其卓越的高纹波电流承载能力和长寿命。这些特性使得它们特别适合在高功率转换和滤波应用中使用。此外,它们具有较强的抗冲击能力和高温适应性,使其能在各种恶劣条件下保持性能。

    4. 应用案例和使用建议


    - 电源应用:如开关电源中用于滤波和能量存储。
    - 镇流器:应用于照明系统中的电源转换。
    使用建议:
    - 在电路设计时,应考虑散热问题,尤其是在高功率应用中。
    - 确保电路中所有其他元器件也能够承受额定电压下的工作条件。

    5. 兼容性和支持


    - 兼容性:与大多数常规的PCB(印刷电路板)和其他标准组件兼容。
    - 厂商支持:提供详细的技术文档、安装指南和支持服务。对于具体要求的型号,可以联系厂商获取更多信息。

    6. 常见问题与解决方案


    - Q: 泄漏电流过大
    - A: 检查是否已正确安装并按照规格表的要求进行操作。

    - Q: 高温环境下工作不正常
    - A: 检查环境温度是否超出了规定的范围,并采取适当的冷却措施。

    7. 总结和推荐


    UCY 系列铝电解电容器凭借其卓越的性能、高可靠性以及广泛的适用性,在众多电源和镇流器应用中表现突出。其紧凑的设计和优异的电容特性使其成为工程师和设计师的理想选择。强烈推荐在高功率需求和恶劣工作环境下使用UCY系列电容器,以确保系统的长期稳定性和可靠性。

UCY2H220MHD6参数

参数
电容值 22μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 25mΩ
纹波电流 280mA@ 120Hz,560mA@ 100kHz
工作寿命 12000h@ 105°C
长*宽*高 16mm*25mm*26.5mm
通用封装 插件,D16xL25mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

UCY2H220MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2H220MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2H220MHD6 UCY2H220MHD6数据手册

UCY2H220MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
