GYD1V101MCQ1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 27mΩ 1000h@ 150°C 1.4A@ 100 kHz,210mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 3573422
供应商: 海外现货
标准整包数: 1

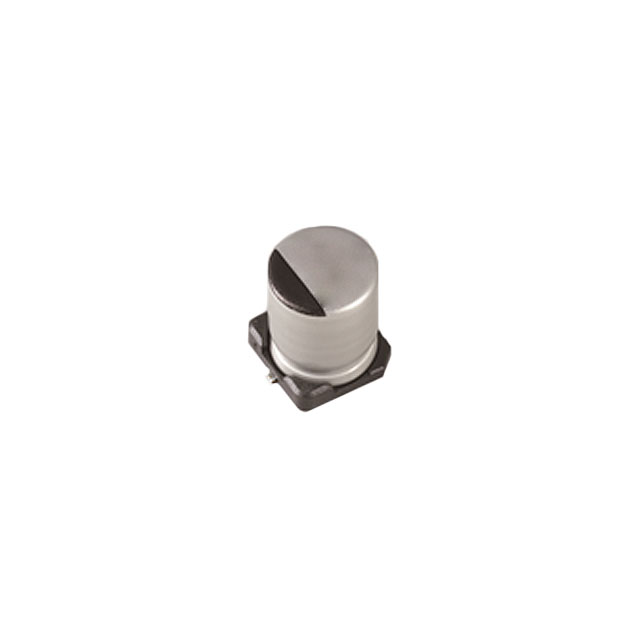

NICHICON 铝电解电容 GYD1V101MCQ1GS

GYD1V101MCQ1GS概述

    导电聚合物混合铝电解电容器

    产品简介


    本导电聚合物混合铝电解电容器型号为CAT.8100M,产品类型属于贴片型,采用高可靠性设计,适用于高端工业及汽车电子领域。这款电容器具有高可靠性、低ESR(等效串联电阻)、高纹波电流承受能力等特点。并且在150°C下能够连续工作1000小时,符合RoHS指令,并已通过AEC-Q200认证。

    技术参数


    - 工作电压范围:25V至35V
    - 标称电容范围:100µF 至 270µF
    - 温度范围:-55°C 至 +150°C
    - 电容容差:±20%
    - 泄漏电流:20°C 下施加额定电压两分钟后,泄漏电流不超过0.01CV(µA)
    - 阻抗特性:最大阻抗比为Z(-25°C)/Z(+20°C) 2,Z(-55°C)/Z(+20°C) 2.5(100kHz)
    - 损耗角正切(tan δ):最大值在120Hz 20°C条件下分别为25V:0.14,35V:0.12
    - ESR(等效串联电阻):在100kHz 20°C条件下不超过指定值

    产品特点和优势


    这款电容器具有极高的耐热性和长期稳定性,能在高温环境下长时间工作而不损坏。同时,其低ESR和高纹波电流能力使其适用于需要高效能量转换的应用场景。AEC-Q200认证保证了其在汽车电子领域的可靠性和耐用性。RoHS指令的合规性也使其成为环保型选择。

    应用案例和使用建议


    该电容器适用于工业控制、电力变换系统、新能源汽车等领域。在实际使用中,应注意电容器的散热设计,确保在高工作温度下仍能保持良好性能。同时,为避免振动导致的不良影响,建议采用适当的减振措施,如增加垫片或者选用带减振结构的产品型号。

    兼容性和支持


    该型号电容器具有良好的兼容性,可与其他标准电气元件配合使用。厂商提供全面的技术支持,包括详细的安装指南和售后维护服务。如有需求,可以联系厂商获取更多详细资料和技术支持。

    常见问题与解决方案


    - 问题1:电容器在高负载下的纹波电流过大。
    - 解决办法:确保使用适当的电源适配器,并优化电路设计以减少不必要的能量损耗。
    - 问题2:电容器在高温环境下的寿命缩短。
    - 解决办法:在设计时考虑良好的散热方案,或者选择更高温等级的电容器型号。
    - 问题3:电容器在焊接过程中的损伤。
    - 解决办法:严格按照焊接规范操作,使用适当的温度曲线进行回流焊,必要时可采用二次焊接技术。

    总结和推荐


    综上所述,这款导电聚合物混合铝电解电容器具有卓越的耐高温性能和长期稳定性,非常适合在恶劣工作环境下使用。其低ESR和高纹波电流能力使其成为众多应用的理想选择。我们强烈推荐该型号电容器用于需要高效能量转换的场合。

GYD1V101MCQ1GS参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 27mΩ
纹波电流 1.4A@ 100 kHz,210mA@ 120Hz
工作寿命 1000h@ 150°C
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GYD1V101MCQ1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYD1V101MCQ1GS数据手册
