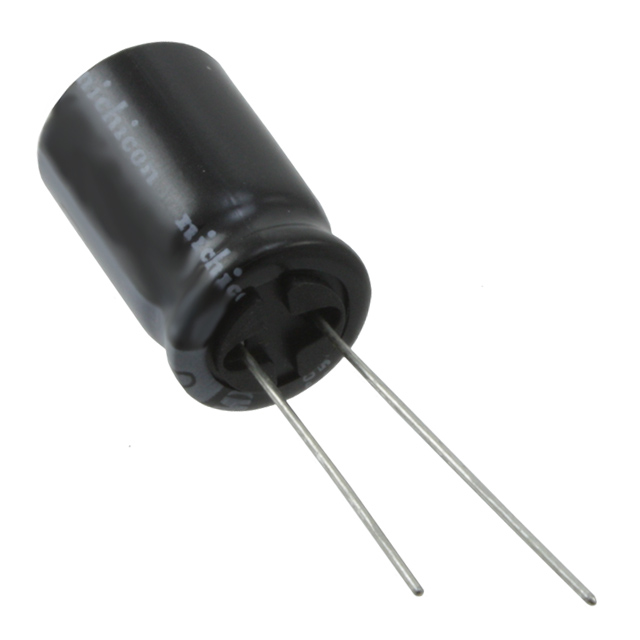

UVZ1C222MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 16V ±20% 2000h@ 105°C 1.058A@ 10 kHz,920mA@ 120Hz 通孔安装 12.5mm*20mm*22mm
供应商型号: 1822662
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UVZ1C222MHD1TO

UVZ1C222MHD1TO概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于电子电路中的基本电子元件。这些电容器以其高容值和低廉的成本而著称。本手册介绍的产品型号为CAT.8100J UVZ,主要用于需要高纹波电流处理能力、高可靠性和宽温度范围的应用场景。

    技术参数


    以下是该型号电容器的关键技术规格:
    - 额定电压范围:6.3 V 到 450 V
    - 额定电容范围:0.47 µF 到 33,000 µF
    - 容差:±20%
    - 温度范围:
    - 6.3 V 到 100 V:-55°C 至 +105°C
    - 160 V 到 400 V:-40°C 至 +105°C
    - 450 V:-25°C 至 +105°C
    - 漏电流:在室温下1分钟施加额定电压后,最大漏电流为0.03 CV 或4 µA(取较大者)
    - 阻抗比:随额定电压变化而变化,具体数值请参考手册
    - 损耗角正切(tan δ):最大值根据额定电压不同而不同,最大值从0.08到0.25不等

    产品特点和优势


    1. 高纹波电流:能够承受较高的纹波电流,适用于各种需要稳定输出的电源应用。
    2. 高可靠性:通过严格的质量控制和环境测试,确保长期稳定性。
    3. 宽温度范围:能够在极端温度环境下保持性能,非常适合严苛环境下的应用。
    4. 符合RoHS标准:环保材料制造,无铅焊料,减少环境污染。

    应用案例和使用建议


    1. 电源滤波:适合用于电源电路的滤波,减少输出电压波动。
    2. 电机驱动:在电机驱动系统中用于储能和放电。
    3. 逆变器:适用于光伏逆变器等电力转换设备。
    4. 音频设备:用于音质优化的音频电路中。
    使用建议:
    - 在高频应用中,考虑增加额外的低ESR电容以提高整体性能。
    - 确保正确的安装方向,避免反向连接导致电容器损坏。
    - 定期检查电容器的工作状态,特别是在高温环境中。

    兼容性和支持


    本型号电容器设计上没有特别提及与其他设备的兼容性问题,但一般适用于多种电路布局。制造商提供了全面的技术支持和维护服务,确保用户能够顺利应用该产品。

    常见问题与解决方案


    1. 电容器失效
    - 解决方案:检查电路中的过电压和过电流保护措施,确保电容器正常工作。
    2. 电容器出现噪音
    - 解决方案:检查电源输入是否干净,或者尝试更换具有更低ESR的电容器。
    3. 电容器发热
    - 解决方案:确认散热是否良好,可以增加外部散热装置或优化电路布局。

    总结和推荐


    CAT.8100J UVZ型铝电解电容器以其宽泛的电压和电容范围、卓越的耐温性能和可靠性在市场上表现优异。该电容器适用于各种电子设备,尤其是在电源管理和电机驱动等领域有着广泛的应用前景。鉴于其高性能和市场口碑,强烈推荐给对产品质量有高要求的工程师和技术人员。
    希望本文能够帮助您更好地了解并应用这款铝电解电容器。

UVZ1C222MHD1TO参数

参数
电容值 2.2mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.058A@ 10 kHz,920mA@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVZ1C222MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ1C222MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ1C222MHD1TO UVZ1C222MHD1TO数据手册

UVZ1C222MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7799
10+ ¥ 2.8636
100+ ¥ 2.5658
500+ ¥ 2.5658
1000+ ¥ 2.5199
2000+ ¥ 2.5199
4000+ ¥ 2.5199
库存: 202
起订量: 18 增量: 0
交货地:
最小起订量为:10
合计: ¥ 28.63
