UPV1H120MFD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 12μF 50V ±20% 5000h@ 105°C 125mA 通孔安装 5mm*11mm*12.5mm
供应商型号: N-UPV1H120MFD1TD
供应商: 云汉优选
标准整包数: 1

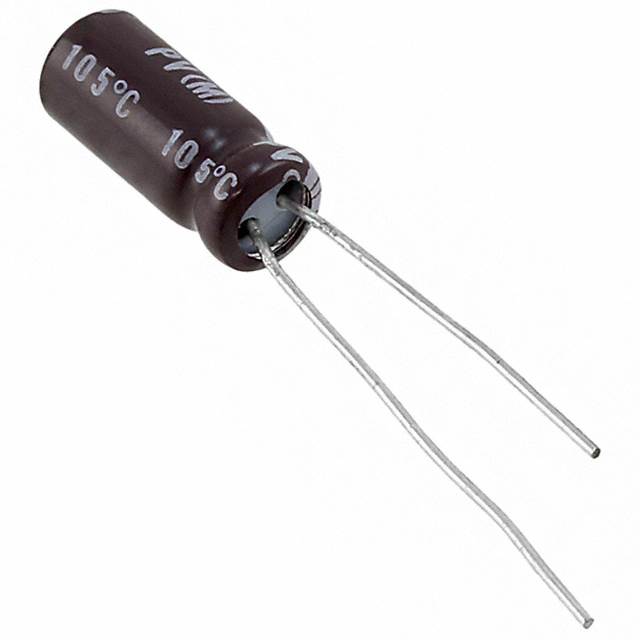

NICHICON 铝电解电容 UPV1H120MFD1TD

UPV1H120MFD1TD概述

    铝电解电容器技术手册解析

    产品简介


    铝电解电容器是一种广泛应用的电子元件,主要应用于电源管理、信号滤波及工业控制等领域。本手册详细介绍了一款型号为UPV的铝电解电容器系列产品,该系列以低阻抗、高可靠性著称,采用径向引线设计,满足小型化、高性能的需求。
    主要功能:
    - 滤波、耦合、储能、旁路等应用场景
    - 支持广泛的电压范围和容量范围,适应多种需求
    应用领域:
    - 工业控制设备
    - 通信设备
    - 汽车电子
    - 电源模块

    技术参数


    以下列出了UPV系列铝电解电容器的主要技术规格:
    | 参数 | 值 |

    | 类别温度范围 | –55°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 1.5µF 至 390µF |
    | 容值精度 | ±20% @ 120Hz, 20°C |
    | 漏电流 | ≤0.03CV 或 4µA(取较大值) |
    | 损耗角正切(tan δ) | 见下表 |
    | 低温稳定性 | 满足初始电容变化≤±20% |
    | 使用寿命 | 在105°C条件下可持续负载5000小时 |
    频率系数:
    | 额定电压(V) | tan δ(MAX.) |

    | 6.3 | 0.22 |
    | 10 | 0.19 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    尺寸表(单位:mm):
    | 额定电压(V) | 容量(µF) | 直径×长度(φD×L) | 最大阻抗(Ω) @ 100kHz (20°C) | 最大纹波电流(mArms) @ 105°C (100kHz) |

    | 6.3 | 100 | 5×11 | 0.22 | 150 |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 小型化设计:符合RoHS标准,具有绿色环保特性。
    2. 低阻抗和高可靠性:在高频环境下表现出色,适合现代电子设备需求。
    3. 宽温范围:–55°C至+105°C的工作温度范围保证了产品在恶劣环境下的稳定运行。
    4. 长寿命性能:经过严苛的负载测试,确保其在高温条件下的耐用性。
    5. 兼容性好:可直接替换市面上大部分主流品牌的产品。

    应用案例和使用建议


    1. 电源模块:UPV系列电容器常用于开关电源的滤波,提高输出的纯净度和效率。
    - 建议:优先选择与负载匹配的额定电压和容量,避免过压或欠压现象。
    2. 汽车电子:适用于发动机控制系统或车载信息娱乐系统。
    - 建议:选用耐温性能优异的型号,确保在极端温度下正常工作。
    3. 工业设备:例如电机启动和变频控制。
    - 建议:注意并联使用时的均流设计,防止单一电容器失效影响整体电路。

    兼容性和支持


    1. 兼容性:UPV系列电容器与市面上主流品牌的产品具有良好的替代性,兼容现有PCB布局设计。
    2. 支持服务:制造商提供详尽的技术文档、在线支持以及售后保障,客户可根据需求定制化生产。

    常见问题与解决方案


    1. 问题:电容器寿命不足,频繁更换。
    - 解决方案:检查工作环境是否超过额定温度或电压范围,必要时降额使用。
    2. 问题:纹波电流过大导致发热严重。
    - 解决方案:增大电容器容量或增加并联数量以降低单个电容器的负载。
    3. 问题:安装后出现爆裂现象。
    - 解决方案:确认压力释放孔是否完好无损,同时确保焊接工艺规范。

    总结和推荐


    UPV系列铝电解电容器凭借其紧凑的设计、卓越的性能以及长久的使用寿命,在工业、汽车及消费电子领域具有显著的竞争优势。尽管价格略高于普通型号,但其高可靠性和稳定性使其成为高端应用的理想选择。
    推荐指数:★★★★★(5/5)
    通过以上分析可以看出,UPV系列电容器不仅能够满足当前电子设备对高效能、高稳定性的要求,还兼顾了环保与成本效益,是值得推荐的一款优秀产品。

UPV1H120MFD1TD参数

参数
电容值 12μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 125mA
工作寿命 5000h@ 105°C
长*宽*高 5mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装

UPV1H120MFD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPV1H120MFD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPV1H120MFD1TD UPV1H120MFD1TD数据手册

UPV1H120MFD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
