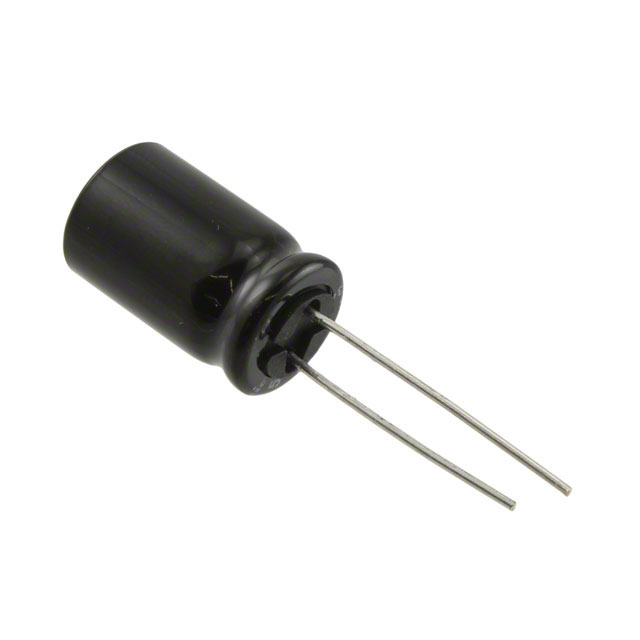

UDB1H100MHM1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 1000h@ 85°C 600mA@ 2kHz 通孔安装 12.5mm*25mm*21mm
供应商型号: 493-13356-3-ND
供应商: Digi-Key
标准整包数: 1
NICHICON 铝电解电容 UDB1H100MHM1TO

UDB1H100MHM1TO概述

    铝电解电容器:Hi-Fi音效系统的理想选择

    产品简介


    铝电解电容器是一种特别设计用于音响系统的双极化电容器,旨在提升音质表现。本系列产品包括UDB系列,专为音频交叉网络设计,符合RoHS标准(2011/65/EU和(EU)2015/863),确保无铅环保。

    技术参数


    - 温度范围:-40°C至+85°C
    - 额定电压范围:50V
    - 容值公差:±20%(1kHz)
    - 漏电流(在20°C时通电5分钟):不大于0.03CV或3 µA,以较高者为准
    - 损耗角正切(tan δ):1 kHz时≤0.10,5 kHz时≤0.15
    - 允许连续电流:8Ω负载时,按频率调整
    - 引脚配置:径向引脚类型,符合特定尺寸代码

    产品特点和优势


    - 适用范围广:广泛应用于音响系统和相关电路中,提升音质表现。
    - 高性能:低损耗角正切(tan δ)保证高效能,降低能量损失。
    - 环保合规:满足欧盟RoHS指令,确保产品安全可靠。

    应用案例和使用建议


    - 案例:适用于Hi-Fi音效系统的交叉网络设计,如扬声器分频器。
    - 建议:根据实际应用需求选择合适的额定电压和容值,确保最佳音质效果。例如,对于高功率输出要求,建议选用更高额定电压和更大容值的产品。

    兼容性和支持


    - 兼容性:与常见的音频设备兼容,适用于各种交叉网络设计。
    - 支持服务:供应商提供详细的技术文档和使用指南,如《铝电解电容器指南》,帮助用户更好地了解产品规格及应用技巧。

    常见问题与解决方案


    - Q1: 产品是否易于损坏?
    - A: 通过正确的操作和维护可以避免损坏。注意安装时的机械应力和电气过载情况。

    - Q2: 损耗角正切(tan δ)为何影响音质?
    - A: tan δ值越低,意味着更少的能量损失和更好的音质。选择更低tan δ的产品可以获得更好的音质表现。

    总结和推荐


    这款铝电解电容器凭借其卓越的性能和广泛的适用范围,在音响系统的设计中展现出显著的优势。其符合RoHS标准,环保且可靠性强,是音频爱好者和专业人士的理想选择。因此,我们强烈推荐在音响系统和其他相关电路中使用该产品。

UDB1H100MHM1TO参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 600mA@ 2kHz
长*宽*高 12.5mm*25mm*21mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

UDB1H100MHM1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UDB1H100MHM1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UDB1H100MHM1TO UDB1H100MHM1TO数据手册

UDB1H100MHM1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.5042 ¥ 4.2198
1000+ $ 0.47 ¥ 3.9332
2500+ $ 0.4315 ¥ 3.6109
3500+ $ 0.419 ¥ 3.5066
5000+ $ 0.4067 ¥ 3.4033
12500+ $ 0.3787 ¥ 3.1691
25000+ $ 0.3606 ¥ 3.0179
库存: 1000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2109.9
